DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Veiller à utiliser du produit adhésif pour vitre de pare-brise d'origine Toyota (type module élevé) ou un produit équivalent.
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

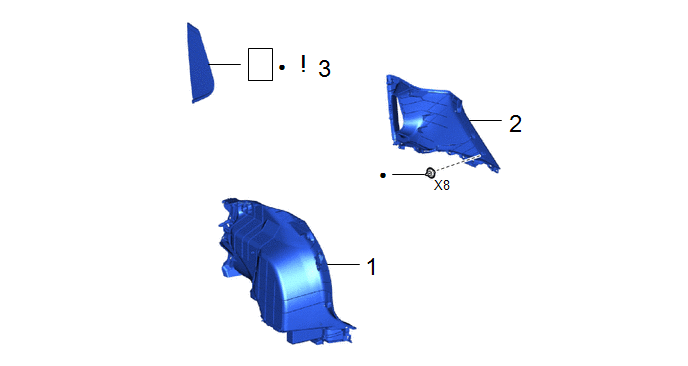

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE |
64740C | - |
- | - |
|
2 | ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DE TOIT |
62480A | - |
- | - |
|
3 | ENSEMBLE DE VITRE DE CUSTODE |
62720A |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE
Cliquer ici
.gif)
2. DEPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DE TOIT
Cliquer ici
3. DEPOSER L'ENSEMBLE DE VITRE DE CUSTODE

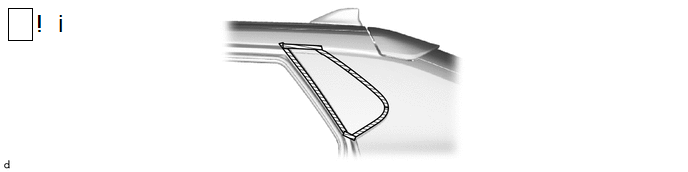

(1) Appliquer du ruban adhésif de protection sur la zone autour de la position de pose de l'ensemble de vitre de custode sur la carrosserie du véhicule afin d'éviter de la rayer comme indiqué sur le schéma.
|

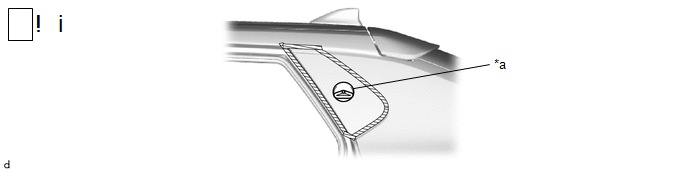

*a | Ventouse |
- | - |
(1) Reposer les ventouses sur l'ensemble de vitre de custode.
|

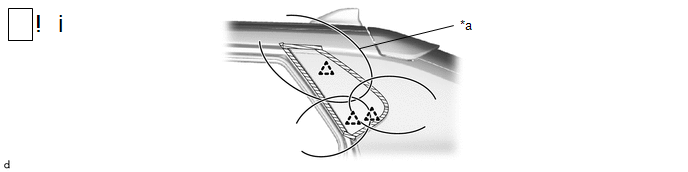

*a | Corde de piano |
- | - |
(1) A l'aide d'une corde de piano, découper le produit adhésif en suivant la procédure ci-dessous.
1. De l'intérieur, introduire une corde de piano entre la carrosserie du véhicule et l'ensemble de vitre de custode.
2. Attacher les deux extrémités de la corde à des blocs de bois ou à des objets similaires pouvant servir de poignées.
3. Couper le produit adhésif en tirant la corde de piano sur le pourtour de l'ensemble de vitre de custode.
REMARQUE:
Lors de la dépose de l'ensemble de vitre de custode, veiller à ne pas endommager la peinture ou les décorations intérieures et extérieures.

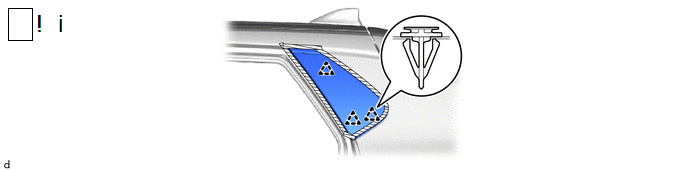

(1) A l'aide de ventouses, libérer les agrafes pour déposer l'ensemble de vitre de custode.
REMARQUE:
Veiller à ne pas faire tomber l'ensemble de vitre de custode.
Vitre De Custode
