REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

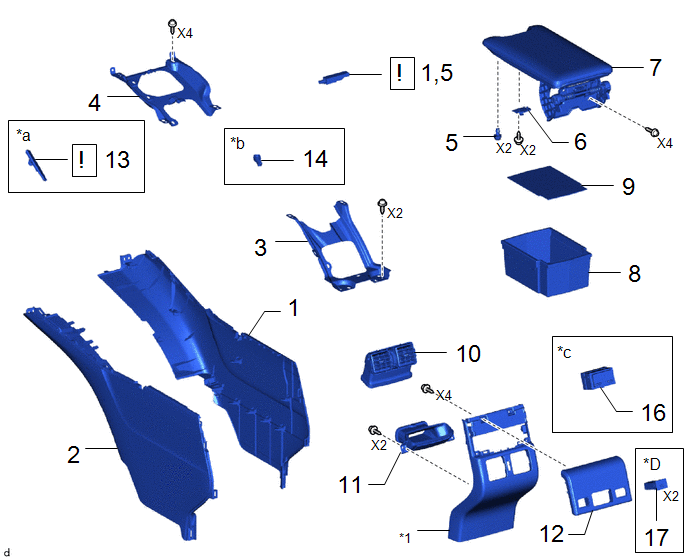

PIECES CONSTITUTIVES (REMONTAGE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | INSERT DE BOITIER DE CONSOLE AVANT N° 2 |
58817A | - |
- | - |
|
2 | INSERT DE BOITIER DE CONSOLE AVANT N° 1 |
58816D | - |
- | - |
|
3 | DISPOSITIF DE RETENUE DE SERRURE DE PORTE DE COMPARTIMENT DE CONSOLE |
- | - |
- | - |
|
4 | DISPOSITIF DE RETENUE DE BOITIER DE CONSOLE N° 9 |
- | - |
- | - |
|
5 | COUSSINET DE PORTE DE COMPARTIMENT DE CONSOLE |
58959B | - |
- | - |
|
6 | SOUS-ENSEMBLE DE VERROUILLAGE DE PORTE DE COMPARTIMENT DE CONSOLE |
58908A | - |
- | - |
|
7 | ENSEMBLE D'ACCOUDOIR DE CONSOLE ARRIERE |
58920A | - |
- | - |
|
8 | POCHE DE BOITIER DE CONSOLE |
58825A | - |
- | - |
|
9 | TAPIS DU BOITIER DE CONSOLE |
58815B | - |
- | - |
|
10 | ENSEMBLE DE REGISTRE DE BOITIER DE CONSOLE |
58860A | - |
- | - |
|
11 | CONDUITE DE BOITIER DE CONSOLE N° 3 |
58863A | - |
- | - |
|
12 | PANNEAU SUPERIEUR DE CONSOLE ARRIERE |
58921A | - |
- | - |
|
13 | ENSEMBLE DE RECEPTEUR BLE DE CLE NUMERIQUE INTERIEUR |
890G0 |
|
- | - |
|
14 | ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 |
81080N | - |
- | - |
|
1,5 | ENSEMBLE D'ANTENNE INTERIEURE DE CLE ELECTRONIQUE N° 2 |
899A0A |
|
- | - |
|
16 | CONTACTEUR DE CHAUFFAGE DE SIEGE ARRIERE |
84751R | - |
- | - |
|
17 | PRISE DE CHARGEUR USB N° 2 |
85532C | - |
- | - |
|
*a | Avec système de clé numérique |
*b | Avec éclairage |
|
*c | Avec système de chauffage de siège |
*D | Avec chargeur USB |
|
*1 | PANNEAU D'EXTREMITE ARRIERE DE CONSOLE |
- | - |
PROCÉDURE
1. REPOSER L'INSERT DE BOITIER DE CONSOLE AVANT N° 2
2. REPOSER L'INSERT DE BOITIER DE CONSOLE AVANT N° 1
3. REPOSER LE DISPOSITIF DE RETENUE DE SERRURE DE PORTE DE COMPARTIMENT DE CONSOLE
4. REPOSER LE DISPOSITIF DE RETENUE DE BOITIER DE CONSOLE N° 9
5. REPOSER LE COUSSINET DE PORTE DE COMPARTIMENT DE CONSOLE
6. REPOSER LE SOUS-ENSEMBLE DE VERROUILLAGE DE PORTE DE COMPARTIMENT DE CONSOLE
7. REPOSER L'ENSEMBLE D'ACCOUDOIR DE CONSOLE ARRIERE
8. REPOSER LA POCHE DE BOITIER DE CONSOLE
9. REPOSER LE TAPIS DE BOITIER DE CONSOLE
10. REPOSER L'ENSEMBLE DE REGISTRE DE BOITIER DE CONSOLE
11. REPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 3
12. REPOSER LE PANNEAU SUPERIEUR DE CONSOLE ARRIERE
13. REPOSER L'ENSEMBLE DE RECEPTEUR BLE DE CLE NUMERIQUE INTERIEUR (avec système de clé numérique)
|
Cliquer ici |
14. REPOSER L'ENSEMBLE D'ECLAIRAGE INTERIEUR N° 1 (avec éclairage)
15. REPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 2
|
Cliquer ici |
16. REPOSER LE CONTACTEUR DE CHAUFFAGE DE SIEGE ARRIERE (avec système de chauffage de siège)
17. REPOSER LA PRISE DE CHARGEUR USB N° 2 (avec chargeur USB)
