Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant de commencer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.

Cliquer ici

REMARQUE:

Veiller à utiliser du produit adhésif pour vitre de pare-brise d'origine Toyota (type module élevé) ou un produit équivalent.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum.
  Système de feux de route adaptatifs

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre.
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

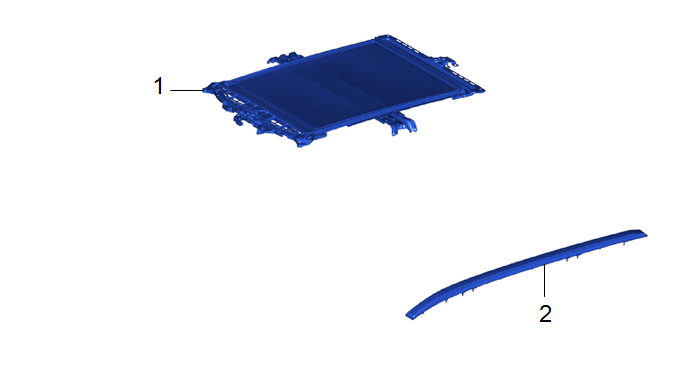

Procédure		N° de référence
1	ENSEMBLE DE BOITIER DE PARE-SOLEIL	-	-	-	-
2	SOUS-ENSEMBLE DE GARNISSAGE DE TOIT	63470B	-	-	-

Procédure		N° de référence
3	SOUS-ENSEMBLE DE VITRE DE TOIT N° 1	63201M		-	-

PROCÉDURE

1. ENLEVER L'ENSEMBLE DE BOITIER DE PARE-SOLEIL

Cliquer ici

2. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TOIT

Cliquer ici

3. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE TOIT N° 1

REMARQUE: Veiller à ne pas endommager le sous-ensemble de vitre de toit n° 1 car les agrafes de vitre de toit sont posées sur le sous-ensemble de vitre de toit n° 1.

Ruban adhésif de protection

-

-

(1) Appliquer du ruban adhésif de protection sur la zone autour de la position de repose du sous-ensemble de vitre de toit n° 1 sur la carrosserie du véhicule afin d'éviter qu'elle ne soit rayée.

(1) A l'aide d'un couteau, couper la moulure supérieure de vitre de toit comme indiqué sur le schéma.

REMARQUE:

Ne pas endommager la carrosserie avec le couteau.

CONSEIL:

Après avoir débranché la pièce auparavant, tirer à la main afin de finir de la retirer.

*1	GARNITURE EXTERIEURE DE PARE-BRISE	-	-
	Ruban adhésif de protection	-	-

(1) Retourner la lèvre de moulure extérieure de pare-brise et la maintenir à l'aide de ruban adhésif de protection.

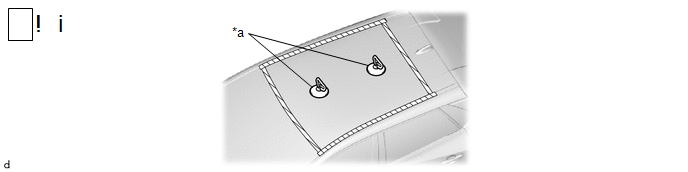

(1) Poser les ventouses sur le sous-ensemble de vitre de toit n° 1.

(1) Couper le produit adhésif en suivant la procédure ci-dessous.

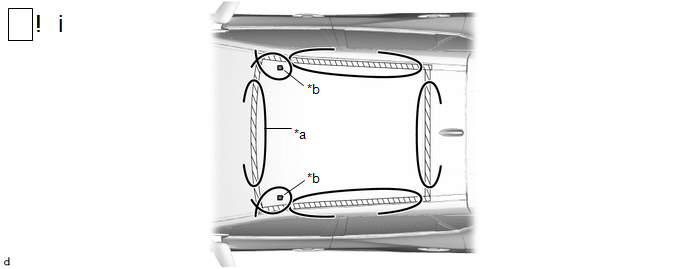

1. De l'intérieur, introduire une corde de piano entre la carrosserie du véhicule et le sous-ensemble de vitre de toit n° 1.

2. Attacher les deux extrémités de la corde à des blocs de bois ou à des objets similaires pouvant servir de poignées.

3. Couper le produit adhésif en faisant passer la corde de piano autour du sous-ensemble de vitre de toit n° 1.

REMARQUE:

Lors de la dépose du sous-ensemble de vitre de toit n° 1, veiller à ne pas endommager la peinture ou les garnitures intérieures et extérieures.

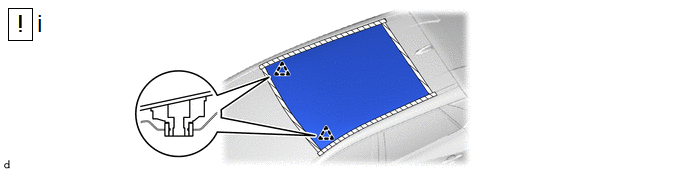

(1) A l'aide de ventouses, libérer les agrafes de vitre de toit pour déposer le sous-ensemble de vitre de toit n° 1.

REMARQUE:

• Veiller à ne pas laisser tomber le sous-ensemble de vitre de toit n° 1.
• Laisser le plus de ruban adhésif possible sur la carrosserie du véhicule lors de la dépose du sous-ensemble de vitre de toit n° 1.
