DESCRIPTION
L'alimentation électrique est fournie à l'ensemble de rétroviseur intérieur à travers ce circuit.

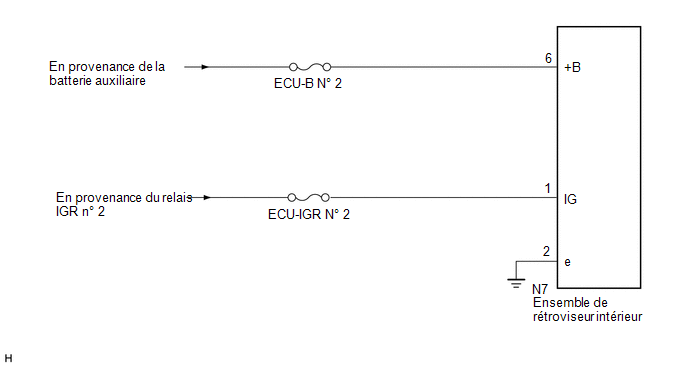

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCÉDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RETROVISEUR INTERIEUR - BATTERIE AUXILIAIRE) |
(a) Débrancher le connecteur N7 de l'ensemble de rétroviseur intérieur.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(N7) Cliquer sur Location & Routing(N7) Cliquer sur Connector(N7) Cliquer sur Connector(N7)|
Branchement du tester | Condition du contacteur |
Condition spécifiée |
|---|---|---|
|
N7-6 (+B) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
11 à 14 V |
| NON OK | .gif) | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RETROVISEUR INTERIEUR - ALIMENTATION ELECTRIQUE IG) |
(a) Débrancher le connecteur N7 de l'ensemble de rétroviseur intérieur.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(N7) Cliquer sur Location & Routing(N7) Cliquer sur Connector(N7) Cliquer sur Connector(N7)|
Branchement du tester | Condition du contacteur |
Condition spécifiée |
|---|---|---|
|
N7-1 (IG) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 à 14 V |
| NON OK | | REPARER OU REMPLACER LE HARNAIS OU LE CONNECTEUR |
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RETROVISEUR INTERIEUR - MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur N7 de l'ensemble de rétroviseur intérieur.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(N7) Cliquer sur Location & Routing(N7) Cliquer sur Connector(N7) Cliquer sur Connector(N7)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
N7-2 (E) - Masse de carrosserie |
Toujours | En dessous de 1 Ω |
| OK. | | REMPLACER L'ENSEMBLE DE RETROVISEUR INTERIEUR |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
