Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

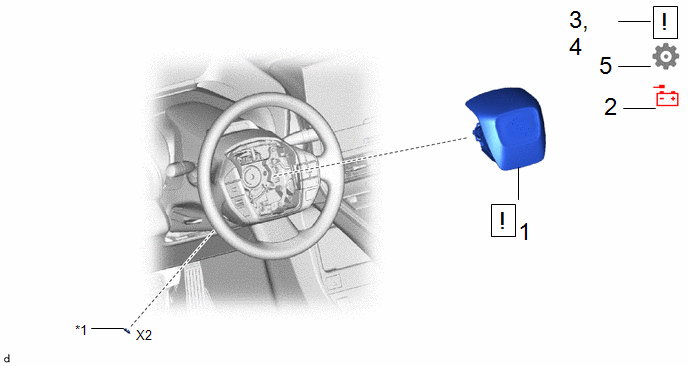

PIECES CONSTITUTIVES (REPOSE)

Procédure

N° de référence

1

ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE

45130

-

-

2

BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

-

-

-

-

3

VERIFIER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE

-

-

-

4

VERIFIER LE TEMOIN SRS

-

-

-

5

INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

-

-

-

*1

CACHE DE VOLANT INFERIEUR N° 2

-

-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE

ATTENTION:

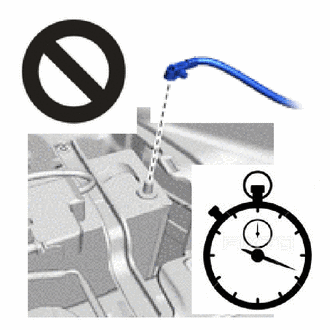

  • Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.
  • Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

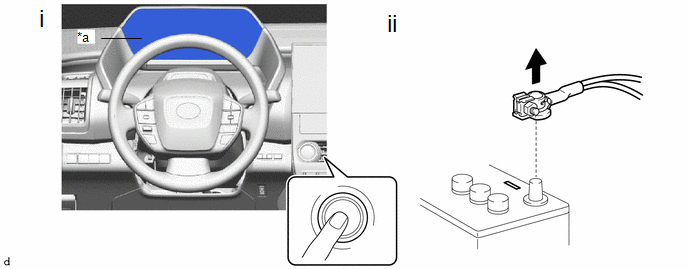

*a

Eclairage éteint

-

-

(1) S'assurer que le contacteur d'allumage est en position OFF.

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

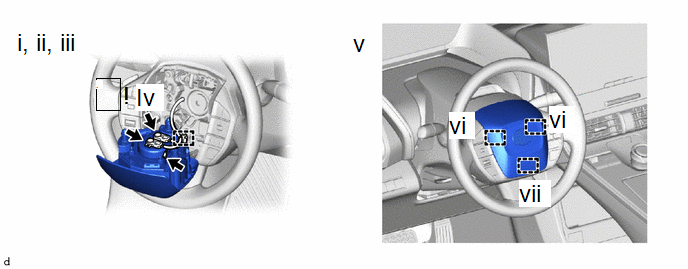

(1) Soutenir l'ensemble de bouton d'avertisseur sonore avec la main.

(2) Brancher le connecteur d'avertisseur sonore sur l'ensemble de bouton d'avertisseur sonore.

(3) Engager l'attache du faisceau de câbles.

(4) Brancher les 2 connecteurs d'airbag.

REMARQUE:

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag:

Cliquer ici

(5) Placer l'ensemble de bouton d'avertisseur sonore sur l'ensemble de volant.

REMARQUE:

S'assurer que le faisceau de câbles d'airbag et le faisceau de câbles d'avertisseur sonore ne sont pas pincés.

(6) Appuyer sur l'ensemble de bouton d'avertisseur sonore avec les deux mains afin d'engager la goupille supérieure sur le ressort supérieur.

(7) Appuyer sur l'ensemble de bouton d'avertisseur sonore avec les deux mains afin d'engager la goupille inférieure sur le ressort inférieur.

REMARQUE:

Après la repose, essayer de tirer sur l'ensemble de bouton d'avertisseur sonore et vérifier que l'ensemble de bouton d'avertisseur sonore est correctement posé.

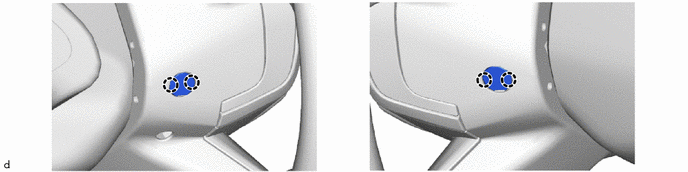

(1) Engager les griffes pour reposer le cache inférieur de volant n° 2.

2. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

3. VERIFIER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE

(a) S'assurer que l'avertisseur sonore fonctionne.

Si l'avertisseur sonore ne fonctionne pas, vérifier le système d'avertisseur sonore.

Cliquer ici

4. VERIFIER LE TEMOIN SRS

Cliquer ici

5. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici
