Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation, ou enregistrement) qui doivent être effectuées après la dépose, la repose, ou le remplacement des pièces durant la dépose/repose de l'ensemble de bouton d'avertisseur sonore, sont indiquées ci-dessous.

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, l'ensemble d'autoradio et d'affichage enregistre les différents types de mémoire et de réglages. Ainsi, veiller à attendre 120 secondes minimum après la mise en position OFF du contacteur d'allumage avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Procédure		N° de référence

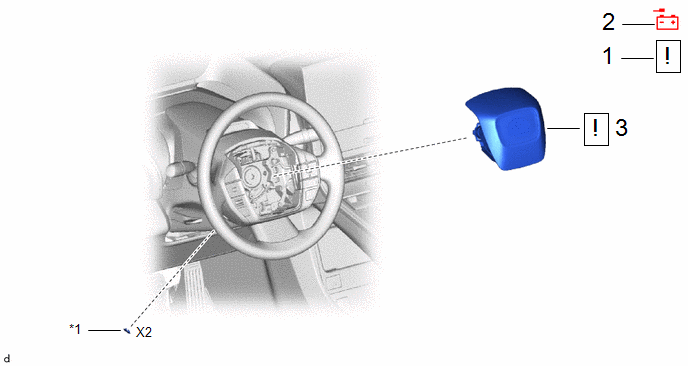

1	MESURES DE PRECAUTION	-		-	-
2	DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE	-	-	-	-
3	ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE	45130		-	-

PROCÉDURE

1. MESURES DE PRECAUTION

ATTENTION: Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien. Cliquer ici REMARQUE: Une fois le contact coupé, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire peut être requis. Cliquer ici

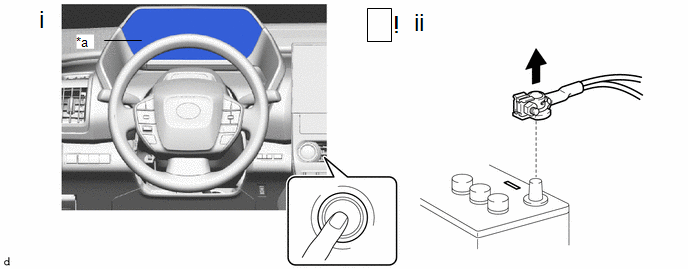

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

3. DEPOSER L'ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE

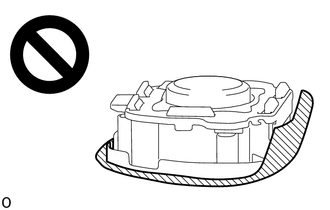

ATTENTION: Lors du stockage de l'ensemble de bouton de klaxon, veiller à ce que le côté déploiement soit orienté vers le haut. Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

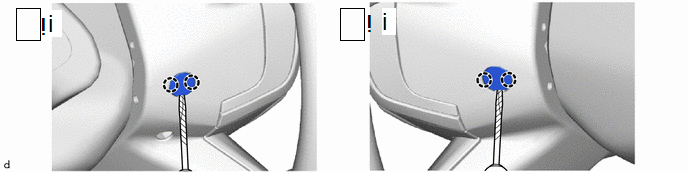

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, introduire le tournevis dans la découpe du cache inférieur de volant n° 2 et libérer les griffes pour déposer le cache inférieur de volant n° 2.

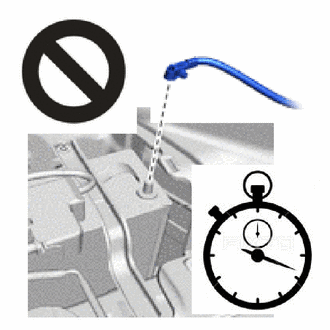

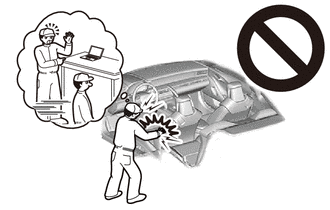

ATTENTION: Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS. Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

(1) S'assurer que le contacteur d'allumage est en position OFF.

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

Libérer dans ce sens

-

-

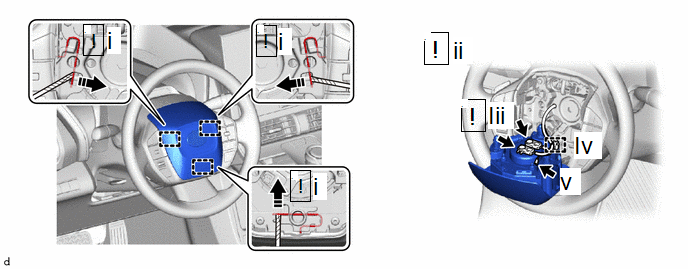

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, appuyer sur les ressorts de torsion pour libérer les goupilles comme illustré sur le schéma.

REMARQUE:

Ne pas laisser tomber l'ensemble de bouton d'avertisseur sonore.

(2) Incliner l'ensemble de bouton d'avertisseur sonore vers le siège et le tenir avec une main.

REMARQUE:

Lors du débranchement de l'ensemble de bouton d'avertisseur sonore, ne pas tirer sur le faisceau de câbles d'airbag.

(3) Débrancher les 2 connecteurs d'airbag.

REMARQUE:

En débranchant un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

(4) Libérer l'attache de faisceau de câbles.

(5) Débrancher le connecteur d'avertisseur sonore de l'ensemble du bouton d'avertisseur sonore.
