POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|

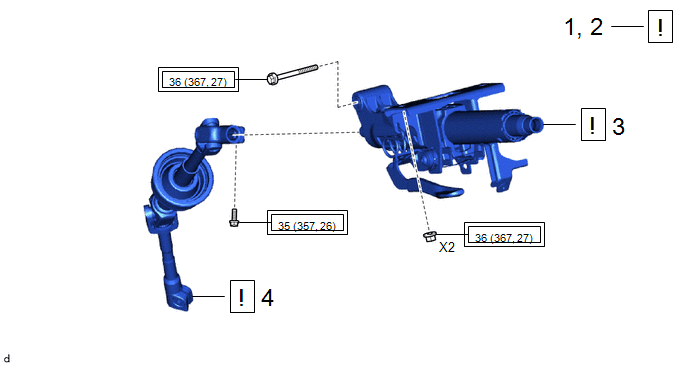

1 | VERIFIER L'ENSEMBLE DE COLONNE DE DIRECTION |
- |
|
- | - |
2 | ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE |
- |
|
- | - |
3 | ENSEMBLE DE COLONNE DE DIRECTION |
45250 |
|
- | - |
4 | REPOSER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION |
45220 |
|
- | - |
![]() |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|

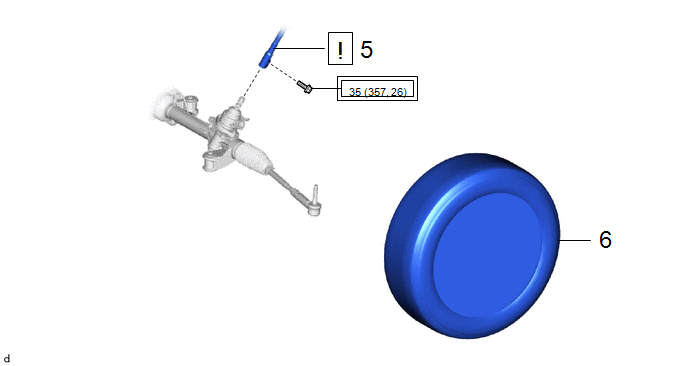

5 | BRANCHER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION |
45220 |
|
- | - |
6 | ROUE AVANT GAUCHE |
- | - |
- | - |
![]() |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|

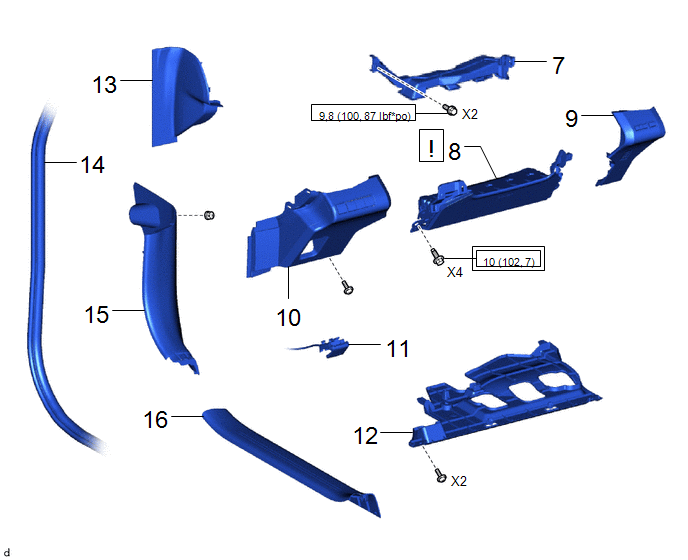

7 | SOUS-ENSEMBLE DE CONDUITE D'AIR N° 3 |
87201F | - |
- | - |
8 | ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 1 |
73900 |
|
- | - |
9 | SOUS-ENSEMBLE DE PANNEAU INFERIEUR DE FINITION DE TABLEAU DE BORD |
55045 | - |
- | - |
10 | SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD |
55046A | - |
- | - |
11 | SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE SERRURE DE CAPOT |
53601 | - |
- | - |
12 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
55606 | - |
- | - |
13 | PANNEAU LATERAL DE TABLEAU DE BORD N° 2 |
55318F | - |
- | - |
14 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE |
62312B | - |
- | - |
1,5 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE |
62112A | - |
- | - |
16 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
67914B | - |
- | - |
![]() |
Couple de serrage pour les "zones principales concernant la performance de base du véhicule tel que le déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
![]() |
N*m (kgf*cm, lbf*pi): Couple prescrit |
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|

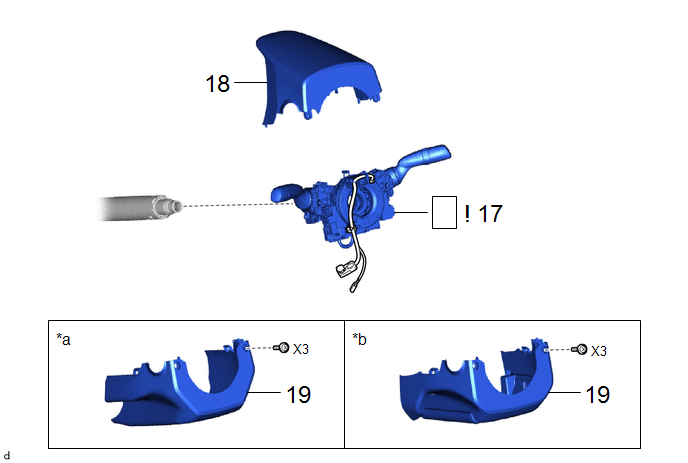

17 | ENSEMBLE DE CONTACTEUR DES CLIGNOTANTS AVEC SOUS-ENSEMBLE DE CABLE EN SPIRALE |
- |
|
- | - |
18 | CACHE SUPERIEUR DE COLONNE DE DIRECTION |
45286B | - |
- | - |
19 | CACHE INFERIEUR DE COLONNE DE DIRECTION |
45287 | - |
- | - |
*a | Sans chauffage radiant |
*b | Avec chauffage radiant |
Procédure | Désignation de la pièce |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|

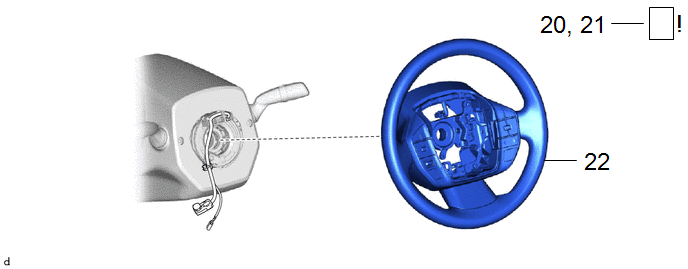

20 | ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE |
- |
|
- | - |
21 | VERIFIER ET REGLER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR |
- |
|
- | - |
22 | ENSEMBLE DE VOLANT |
45100 | - |
- | - |
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE COLONNE DE DIRECTION
Cliquer ici
2. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE
![]() |
Cliquer ici |

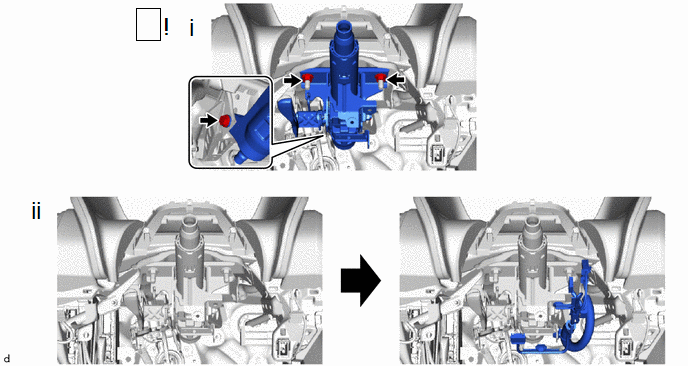

3. REPOSER L'ENSEMBLE DE COLONNE DE DIRECTION
![]() |
REMARQUE: S'assurer que le faisceau de câbles n'est pas en contact avec l'ensemble de colonne de direction. |
CONSEIL:
Comme le schéma présente un exemple, les détails réels peuvent différer.
(1) Reposer l'ensemble de colonne de direction sur l'ensemble de renfort de tableau de bord avec le boulon et les 2 écrous.
Torque:
36 N·m {367 kgf·cm, 27 ft·lbf}
REMARQUE:
Serrer les écrous et vérifier à nouveau le réglage d'inclinaison et de profondeur.
(2) Raccorder chaque connecteur et engager chaque attache de faisceau de câbles sur l'ensemble de colonne de direction.

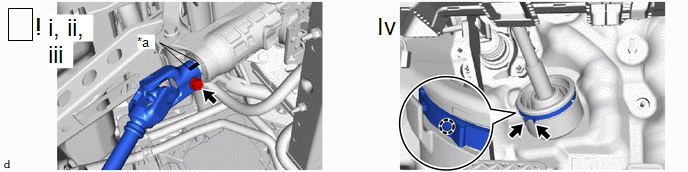

4. REPOSER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION
*a | Repère d'alignement |
- | - |
(1) Aligner les repères d'assemblage sur l'ensemble d'arbre intermédiaire de direction et sur l'ensemble de colonne de direction.
(2) Poser l'ensemble d'arbre intermédiaire de direction sur l'ensemble de colonne de direction.
(3) Reposer le boulon.
Torque:
35 N·m {357 kgf·cm, 26 ft·lbf}
(4) Serrer l'attache.

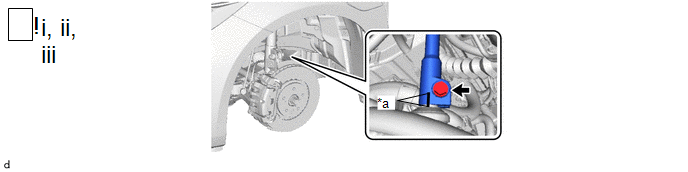

5. BRANCHER L'ENSEMBLE D'ARBRE INTERMEDIAIRE DE DIRECTION
*a | Repère d'alignement |
- | - |
(1) Placer des repères d'assemblage sur l'ensemble d'arbre intermédiaire de direction et sur l'ensemble de mécanisme de direction assistée à crémaillère.
(2) Brancher l'ensemble d'arbre intermédiaire de direction sur l'ensemble de mécanisme de direction assistée à crémaillère.
(3) Reposer un boulon.
Torque:
35 N·m {357 kgf·cm, 26 ft·lbf}
6. REPOSER LA ROUE AVANT GAUCHE
Cliquer ici
7. REPOSER LE SOUS-ENSEMBLE DE CONDUITE D'AIR N° 3
Cliquer ici
8. POSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1
![]() |
Cliquer ici |
9. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD
10. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD
11. BRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
12. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
13. REPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 2
14. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
15. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
16. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

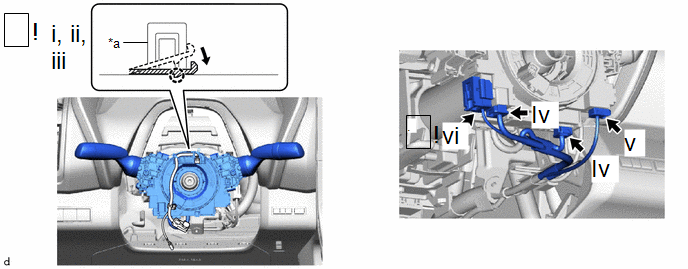

17. REPOSER L'ENSEMBLE DE CONTACTEUR DES CLIGNOTANTS AVEC SOUS-ENSEMBLE DE CABLE EN SPIRALE
![]() |
REMARQUE:
|
*a | Attache |
- | - |
(1) A l'aide d'une pince, étirer l'attache.
(2) Tout en maintenant l'attache étirée, reposer l'ensemble de contacteur des clignotants et le sous-ensemble de câble en spirale sur l'ensemble de colonne de direction puis engager la pinces.
(3) Remettre l'attache dans sa position d'origine.
(4) Brancher les 2 connecteurs
(5) Avec chauffage de direction:
1. Brancher le connecteur.
(6) Brancher le connecteur d'airbag.
REMARQUE:
Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
CONSEIL:
Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.
Cliquer ici
18. REPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
19. POSER LE CACHE INFERIEUR DE COLONNE DE DIRECTION
20. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE
![]() |
Cliquer ici |
21. VERIFIER ET REGLER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR
![]() |
Cliquer ici |
22. REPOSER L'ENSEMBLE DE VOLANT
Cliquer ici
