VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE COLONNE DE DIRECTION

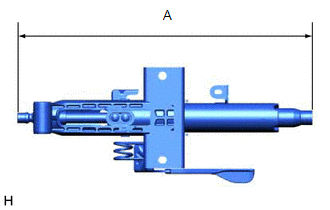

| (a) Mesurer la longueur de l'arbre principal de direction. Longueur standard (A): 423,7 à 483,7mm (1,39 à 1,58 pi) |
|
(b) Si la longueur de l'arbre principal de direction n'est pas conforme aux spécifications, remplacer l'ensemble de colonne de direction par un élément neuf.

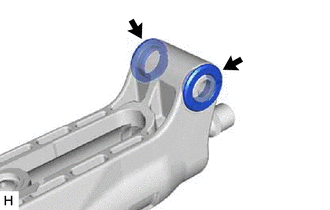

| (c) S'assurer que les 2 bagues sont reposées solidement sur l'ensemble de colonne de direction. |
|
(d) Si les bagues sont déformées, manquantes ou endommagées, remplacer l'ensemble de colonne de direction par un élément neuf.
Depose
PoseData List/active Test
DATA LIST/ACTIVE TEST RELEVER LA DATA LIST REMARQUE:
Dans le tableau ci-dessous, les valeurs reprises sous "Normal Condition" sont des valeurs de référence. Ne pas dépendre uniquement de ces valeurs de référence pour décider si une pièce est défectueuse ou non.
CONSEIL: Relever la Data L ...
Emplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
*a Avec mémoire
- -
*1 ENSEMBLE D'ECU DE COMMANDE DE RETROVISEUR EXTERIEUR GAUCHE
*2 ENSEMBLE D'ECU DE COMMANDE DE RETROVISEUR EXTERIEUR DROIT
*3 CAMERA DE RECONNAISSANCE DE MARCHE AVANT
- - SCHEMA
* ...
Verification
VERIFICATION PROCÉDURE 1. VERIFIER LE CONTACTEUR DE PEDALE 1 (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)
(a) Vérifier la résistance.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Cliquer su ...
