DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de support de pédale de frein sont indiquées ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| *1: Même si la pièce n'est pas remplacée, il est nécessaire d'effectuer les procédures nécessaires indiquées après la repose. | |||
| Pédale de frein*1 (également nécessaire après calibrage) |
Effectuer la procédure "Calibration" |
|
|
REMARQUE:
Lorsque la batterie auxiliaire est branchée, même si le contacteur d'allumage est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte passe en position ON. Aussi, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
L'apprentissage se termine lorsque le véhicule roule|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer | Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer | Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
| Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

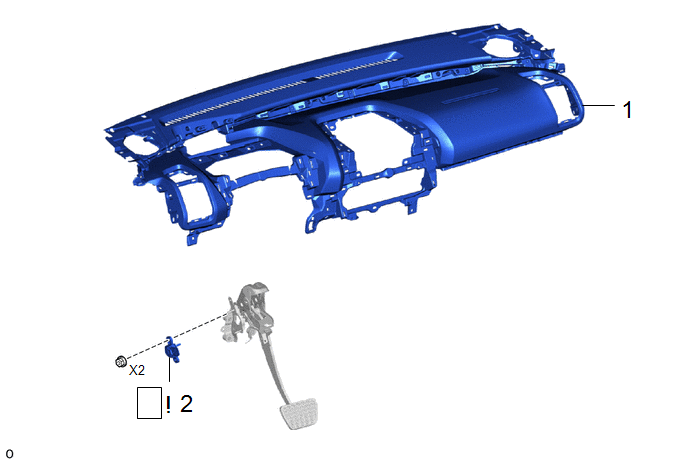

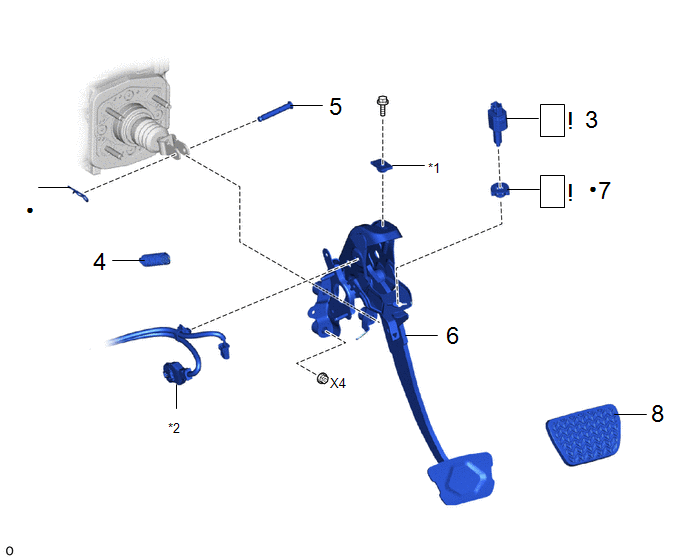

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD |
55401E | - |
- | - |
|
2 | ENSEMBLE DE CAPTEUR DE COURSE DE PEDALE DE FREIN |
89510D |
|
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
3 | ENSEMBLE DE CONTACTEUR DES FEUX DE STOP |
84340 |
|
- | - |
|
4 | RESSORT DE RAPPEL DE PEDALE DE FREIN |
47101A | - |
- | - |
|
5 | AXE DE TIGE DE POUSSEE |
47264A | - |
- | - |
|
6 | ENSEMBLE DE SUPPORT DE PEDALE DE FREIN |
47110 | - |
- | - |
|
7 | DISPOSITIF DE REGLAGE DE FIXATION DE CONTACTEUR DES FEUX DE STOP |
84345 |
|
- | - |
|
8 | COUVRE-PEDALE DE FREIN |
47121 | - |
- | - |
|
*1 | ECROU A GRIFFE |
*2 | FAISCEAU DE CABLES |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CAPTEUR DE COURSE DE PEDALE DE FREIN
|
Cliquer ici |
3. DEPOSER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP
|
Cliquer ici |

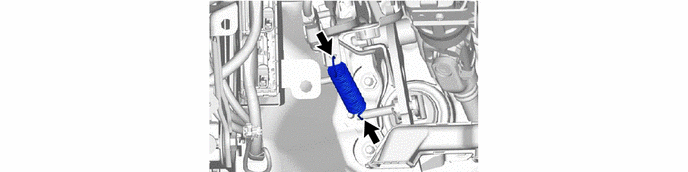

4. DEPOSER LE RESSORT DE RAPPEL DE PEDALE DE FREIN

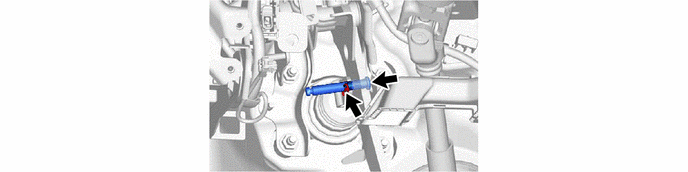

5. DEPOSER L'AXE DE TIGE DE POUSSEE

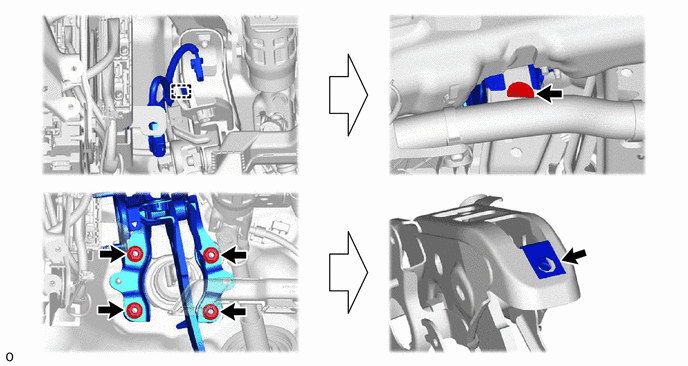

6. DEPOSER L'ENSEMBLE DE SUPPORT DE PEDALE DE FREIN
7. DEPOSER LE DISPOSITIF DE REGLAGE DE FIXATION DE CONTACTEUR DES FEUX DE STOP
|
Cliquer ici |

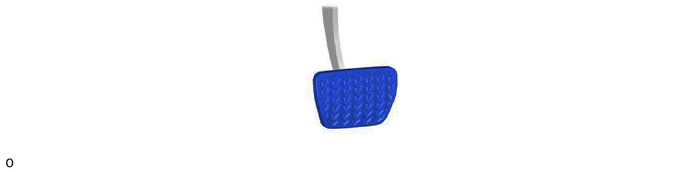

8. DEPOSER LE COUVRE-PEDALE DE FREIN
