REGLAGE
PROCÉDURE
1. VERIFIER ET REGLER LA HAUTEUR DE LA PEDALE DE FREIN
(a) Vérifier la hauteur de la pédale de frein.
REMARQUE:
Effectuer la mesure de manière à ce que la règle soit perpendiculaire à la surface supérieure de la base de pédale d'accélérateur.

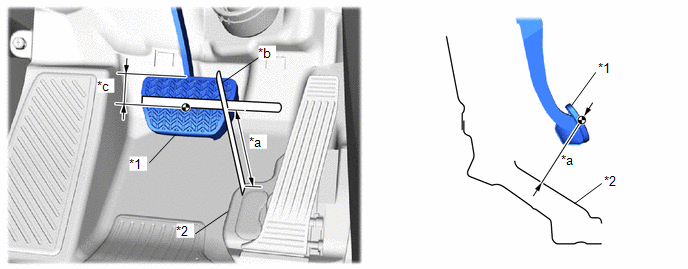

(1) Mesurer la distance la plus courte entre la surface du couvre-pédale de frein et l'ensemble de pédale d'accélérateur.
|
*1 | Couvre-pédale de frein |
*2 | Ensemble de pédale d'accélérateur |
|
*a | Hauteur de la pédale de frein |
*b | Règle |
|
*c | 41 mm (1,61 po) |
- | - |
Hauteur de la pédale de frein à partir de l'ensemble de pédale d'accélérateur:
121,2 à 136,2 mm (4,77 à 5,36 po)

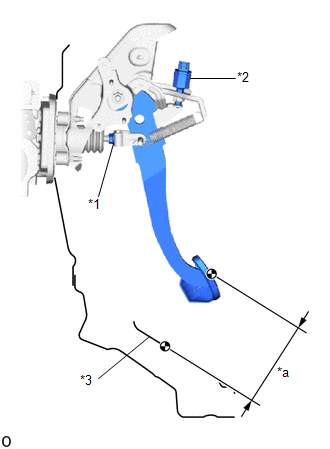

(b) Régler la longueur de la tige de poussée.
| (1) Déposer l'ensemble de contacteur des feux stop. Cliquer ici
|
|
(2) Desserrer le contre-écrou.
(3) Régler la hauteur de la pédale de frein en tournant la tige de poussée.
Hauteur de la pédale de frein à partir de l'ensemble de pédale d'accélérateur:
121,2 à 136,2 mm (4,77 à 5,36 po)
(4) Serrer le contre-écrou.
Torque:
25,5 N·m {260 kgf·cm, 19 ft·lbf}
(5) Replacer l'ensemble de contacteur des feux stop.
Cliquer ici
2. VERIFIER ET REGLER L'ENSEMBLE DE CAPTEUR DE COURSE DE PEDALE DE FREIN
REMARQUE:
(a) Vérifier l'ensemble de capteur de course de pédale de frein.
(1) Relever la valeur du capteur de course sans enfoncer la pédale de frein.
Chassis / Brake/EPB / Data List|
Affichage du tester |
|---|
|
Stroke Sensor |
Tension standard (sans enfoncer la pédale de frein):
0,8 à 1,2 V
(b) Régler l'ensemble de capteur de course de la pédale de frein.
(1) Déposer le sous-ensemble de cache inférieur de tableau de bord n° 1,
Cliquer ici

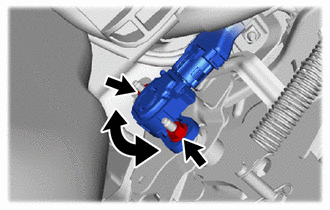

| (2) Desserrer les 2 écrous. REMARQUE: Ne pas enfoncer la pédale de frein après avoir mis le contacteur d'allumage en position ON. |
|
(3) Relever la valeur du capteur de course sur la Data List et faire tourner lentement l'ensemble de capteur de course de pédale de frein vers la droite ou vers la gauche pour régler la tension de sortie dans la plage suivante.
Tension standard (sans enfoncer la pédale de frein):
0,8 à 1,2 V
(4) Serrer les 2 écrous.
Torque:
8,5 N·m {87 kgf·cm, 75 in·lbf}
(5) Reposer le sous-ensemble de cache inférieur de tableau de bord n° 1,
3. VERIFIER LA GARDE A LA PEDALE DE FREIN

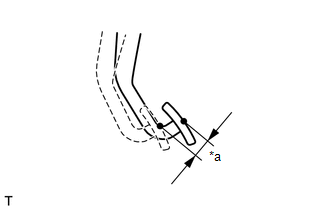

| (a) Enfoncer la pédale de frein jusqu'à ce qu'une légère résistance se fasse sentir. Mesurer la garde à la pédale de frein, comme indiqué sur le schéma. Garde à la pédale de frein: 1,0 à 6,0 mm (0,0394 à 0,236 po) CONSEIL:
|
|
4. VERIFIER LA COURSE DE RESERVE DE LA PEDALE DE FREIN

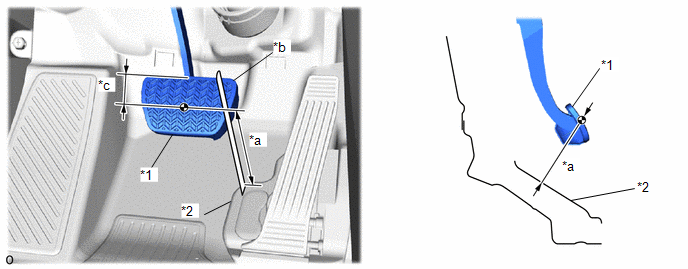

(a) Avec le contacteur d'allumage en position ON (READY), enfoncer la pédale de frein et en mesurer la course de réserve.
|
*1 | Couvre-pédale de frein |
*2 | Ensemble de pédale d'accélérateur |
|
*a | Course de réserve de la pédale de frein |
*b | Règle |
|
*c | 41 mm (1,61 po) |
- | - |
Course de réserve de la pédale de frein à partir de l'ensemble de pédale d'accélérateur à 300 N (31 kgf, 67,4 lbf):
58 mm (2,28 po) ou plus
