POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

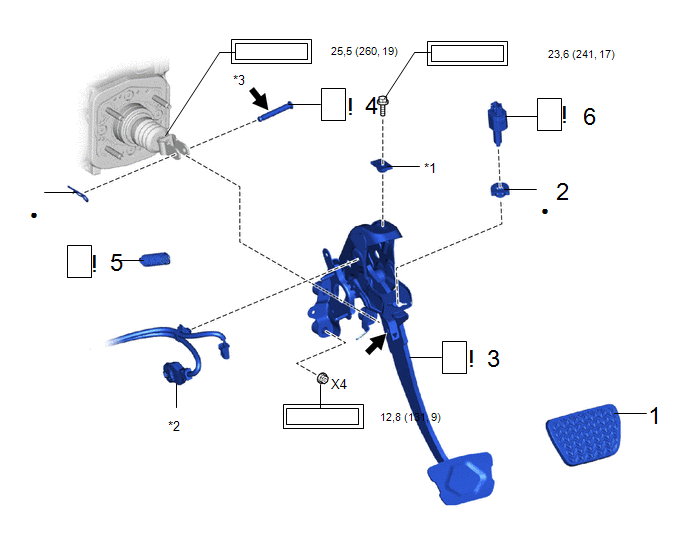

PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | COUVRE-PEDALE DE FREIN |
47121 | - |
- | - |
2 | DISPOSITIF DE REGLAGE DE FIXATION DE CONTACTEUR DES FEUX DE STOP |
84345 | - |
- | - |
3 | ENSEMBLE DE SUPPORT DE PEDALE DE FREIN |
47110 |
|
- | - |
4 | AXE DE TIGE DE POUSSEE |
47264A |
|
- | - |
5 | RESSORT DE RAPPEL DE PEDALE DE FREIN |
47101A |
|
- | - |
6 | ENSEMBLE DE CONTACTEUR DES FEUX DE STOP |
84340 |
|
- | - |
*1 | ECROU A GRIFFE |
*2 | FAISCEAU DE CABLES |
*3 | CONTRE-ECROU |
- | - |
![]() |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
![]() |
Graisse au glycol à base de savon de lithium |
- | - |
Procédure | N° de référence |
![]() |
![]() |

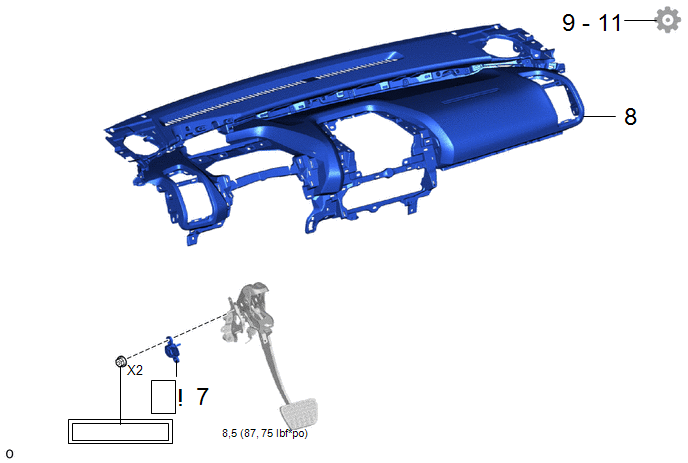

![]() | |
---|---|---|---|---|---|
7 | ENSEMBLE DE CAPTEUR DE COURSE DE PEDALE DE FREIN |
89510D |
|
- | - |
8 | SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD |
55401E | - |
- | - |
9 | VERIFIER ET REGLER LA PEDALE DE FREIN |
- | - |
- |
|
10 | PROCEDER A L'INITIALISATION ET AU CALIBRAGE |
- | - |
- |
|
11 | VERIFIER ET SUPPRIMER LES DTC |
- | - |
- |
|
![]() |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
- | - |
PROCÉDURE
1. REPOSER LE COUVRE-PEDALE DE FREIN
2. REPOSER LE DISPOSITIF DE REGLAGE DE FIXATION DE CONTACTEUR DES FEUX DE STOP

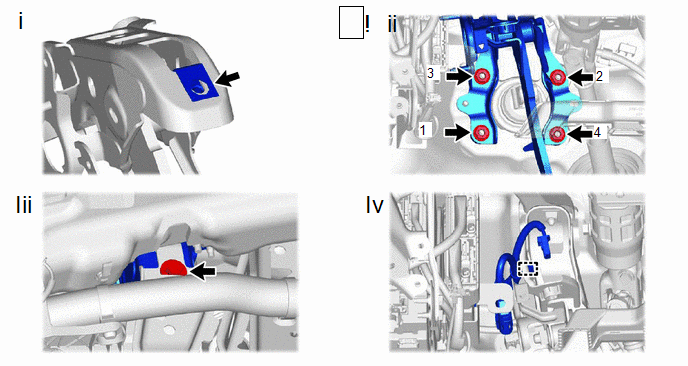

3. REPOSER L'ENSEMBLE DE SUPPORT DE PEDALE DE FREIN
(1) Reposer l'écrou à griffe sur l'ensemble de support de pédale de frein.
(2) Reposer les 4 écrous.
Torque:
12,8 N·m {131 kgf·cm, 9 ft·lbf}
REMARQUE:
Serrer les écrous dans l'ordre indiqué sur le schéma.
(3) Reposer l'ensemble de support de pédale de frein sur l'ensemble de renfort de tableau de bord à l'aide du boulon.
Torque:
23,6 N·m {241 kgf·cm, 17 ft·lbf}
(4) Engager l'attache pour reposer le faisceau de câbles sur l'ensemble de support de pédale de frein.

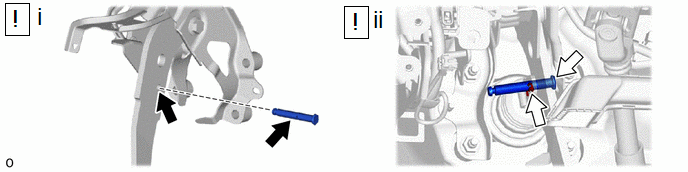

4. REPOSER L'AXE DE TIGE DE POUSSEE
![]() |
Graisse au glycol à base de savon de lithium |
- | - |
(1) Appliquer de la graisse au glycol à base de savon de lithium sur l'axe de tige de poussée et l'orifice de pose de l'ensemble de support de pédale de frein.
(2) Brancher la chape de tige de poussée de maître-cylindre de frein sur l'ensemble d'appui de la pédale de frein à l'aide de l'axe de tige de poussée et poser une agrafe neuve comme indiqué sur le schéma.
REMARQUE:
Veiller à poser l'axe de tige de poussée dans le bon sens.

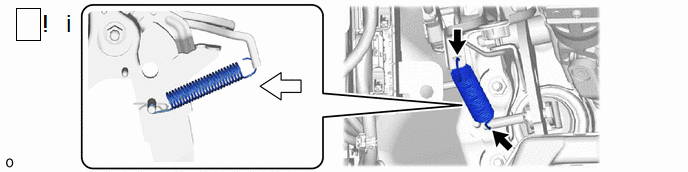

5. REPOSER LE RESSORT DE RAPPEL DE PEDALE DE FREIN
![]() |
Avant | - |
- |
(1) Reposer le ressort de rappel de pédale de frein sur l'ensemble de support de pédale de frein, comme indiqué sur le schéma.
6. REPOSER L'ENSEMBLE DE CONTACTEUR DES FEUX DE STOP
![]() |
Cliquer ici |
7. REPOSER L'ENSEMBLE DE CAPTEUR DE COURSE DE PEDALE DE FREIN
![]() |
Cliquer ici |
8. REPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici
9. VERIFIER ET REGLER LA PEDALE DE FREIN
Cliquer ici
10. PROCEDER A L'INITIALISATION ET AU CALIBRAGE
Cliquer ici
Cliquer ici
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
11. VERIFIER ET SUPPRIMER LES DTC
