DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de roue sont indiquées ci-dessous.
Procédures nécessaires après dépose/repose/remplacement des pièces (pour modèle HEV)|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
|
*1: Nécessaire également après la permutation des pneus.
*2: Il n'est pas nécessaire d'effectuer cette procédure si la valve de pression des pneus et les émetteurs sont installés au même endroit. | |||
|
Pneus |
| Système de détection de pression des pneus |
Se référer aux procédures nécessaires lors du remplacement des pièces (pour système de détection de pression des pneus) |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

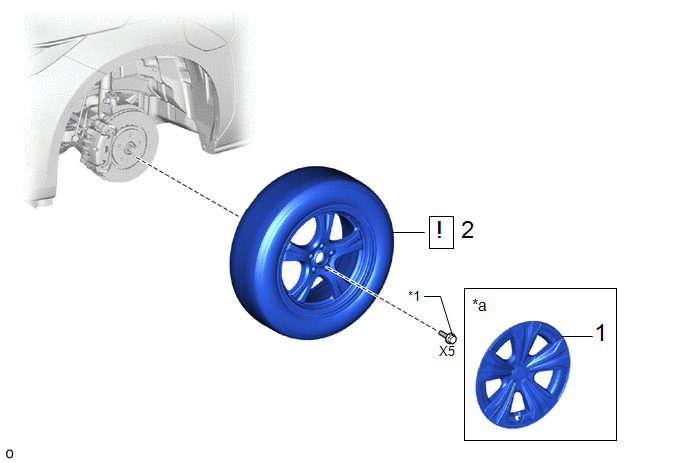

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CHAPEAU DE ROUE |
42621 | - |
- | - |
|
2 | ENSEMBLE DE ROUE |
- |
|
- | - |
|
*a | Avec enjoliveur de roue |
- | - |
|
*1 | BOULON DE MOYEU D'ESSIEU |
- | - |
PROCÉDURE
1. DEPOSER L'ENJOLIVEUR (avec enjoliveur)
2. DEPOSER L'ENSEMBLE DE ROUE
|
|
CONSEIL: A l'aide d'une clé à douille à choc de 17 mm avec cache, les boulons de moyeu d'essieu peuvent être facilement déposés et reposés sans endommager l'ensemble de roue. |
(1) En cas de dépose d'un ensemble de roue arrière, relâcher le frein de stationnement électronique.
(2) Desserrer les boulons de moyeu d'essieu d'environ 90°.
(3) Soulever le véhicule.
(4) Faire tourner le pneu de façon à ce que l'un des orifices de boulon de moyeu d'essieu soit à 12 heures.

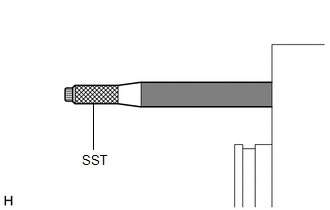

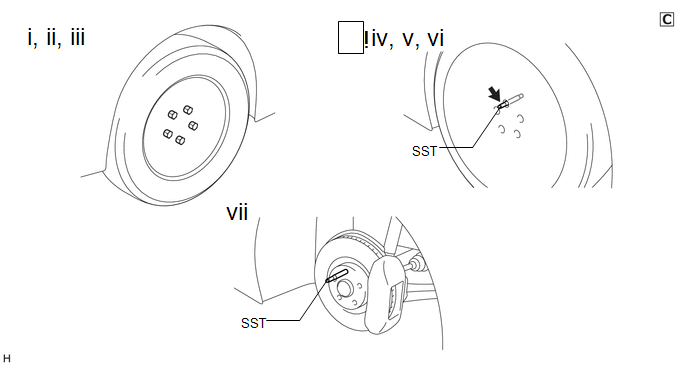

(5) Comme indiqué sur le schéma, déposer le boulon de moyeu d'essieu qui se trouve dans la position 12 heures et poser le SST.
SST: 09650-53010
REMARQUE:
S'assurer que le SST est correctement posé.
(6) Déposer les 4 boulons de moyeu d'essieu restants et déposer l'ensemble de roue en utilisant le SST comme guide.
REMARQUE:
 |

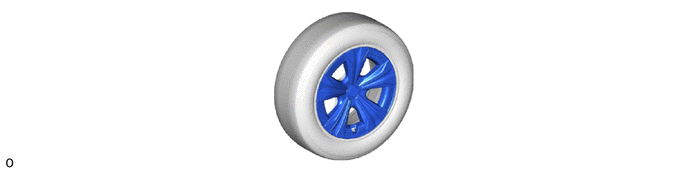

Zone de placement de l'ensemble de roue |
CONSEIL:
Utiliser le SST pour empêcher l'ensemble de roue de tomber.
(7) Déposer le SST.
