Toyota bZ4X - Manuel de réparation (2021-2024): Verification

Toyota bZ4X - Manuel de réparation (2021-2024) / Généralités / Entretien / Pneus Et Roues / Verification

VERIFICATION

PROCÉDURE

1. VERIFIER LE BOULON DE MOYEU D'ESSIEU

pour type serti: Cliquer ici

pour type de bague de butée: Cliquer ici

2. VERIFIER LES PNEUS

(a) Vérifier l'usure et la pression de gonflage des pneus.

Pression de gonflage des pneus à froid:

Dimension des pneus	Pression de gonflage des pneus à froid
Dimension des pneus	Avant	Arrière
235/60R18 103V	260 kPa (2,7 kgf/cm2, 38 lb/po²)	260 kPa (2,7 kgf/cm2, 38 lb/po²)
235/50R20 100V	260 kPa (2,7 kgf/cm2, 38 lb/po²)	260 kPa (2,7 kgf/cm2, 38 lb/po²)

(1) Effectuer l'initialisation.

Cliquer ici

(2) Méthode de réglage de pression des pneus à chaud:

Régler la pression des pneus de façon à ce que la valeur affichée soit égale à la pression de réglage.
Effectuer l'initialisation et vérifier si elle est terminée.
Cliquer ici
Vérifier et enregistrer la valeur de l'élément de la Data List "Temperature in Tire". (Ts)
Vérifier et enregistrer la température ambiante lors du réglage de la pression des pneus. (Tm)
Régler à nouveau la pression des pneus en fonction de la différence entre la température intérieure des pneus (Ts) et la température ambiante (Tm). (P)
CONSEIL:

Température interne du pneu: Ts, Température ambiante: Tm, Valeur de réajustement de la pression du pneu: P

P = (pression prescrite) + (Ts - Tm)
Vérifier la valeur de réglage de la pression avec l'élément de la Data List "Tire Inflation Pressure".

Chassis > Tire Pressure Monitor > Data List

Affichage du tester
ID 1 Temperature in Tire
ID 2 Temperature in Tire
ID 3 Temperature in Tire
ID 4 Temperature in Tire
ID 1 Tire Inflation Pressure
ID 2 Tire Inflation Pressure
ID 3 Tire Inflation Pressure
ID 4 Tire Inflation Pressure

3. PERMUTER LES PNEUS

(a) Déposer l'ensemble de roue.

Cliquer ici

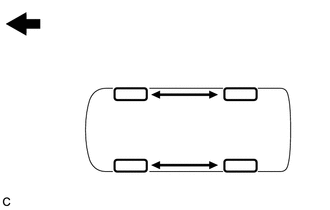

(b) Permuter les pneus comme indiqué sur le schéma.

Avant

Cliquer ici

(d) Effectuer l'initialisation.

Cliquer ici

4. VERIFIER ET REGLER L'EQUILIBRAGE DES ROUES

(a) Vérifier et régler l'équilibrage roues déposées.

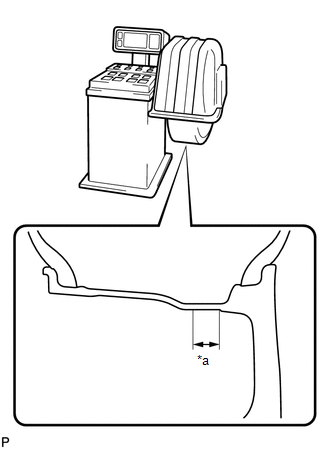

(1) Pour jantes en aluminium de 18 pouces:

Déséquilibre maximum des roues:

8,0 g (0,0176 lb)

REMARQUE:

A l'aide d'un détergent de nettoyage, retirer la saleté, l'huile et l'eau de la surface sur laquelle le contrepoids doit adhérer.
Ne pas toucher la surface adhésive du contrepoids.
Placer un contrepoids de type adhésif sur la surface plane*a indiquée sur le schéma.
Appuyer fermement sur le contrepoids avec un doigt pour le faire adhérer dans la position souhaitée.
Ne pas réutiliser le contrepoids.
Utiliser uniquement des contrepoids de type adhésif TOYOTA original ou équivalent.

CONSEIL:

Utiliser le contrepoids de type adhésif pour le côté intérieur et le côté extérieur.
Si les pneus vibrent même après le réglage de l'équilibrage roues déposées, ajuster l'équilibrage des roues avec l'équilibrage roues montées si nécessaire.

*a	25 mm (0,984 po)

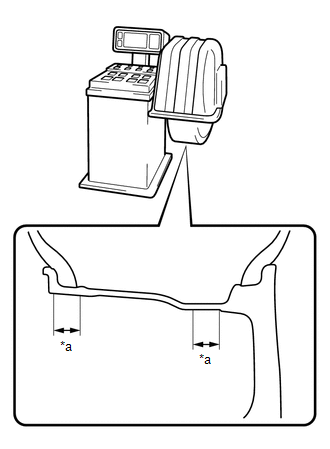

(2) Pour jantes en aluminium de 20 pouces:

Déséquilibre maximum des roues:

8,0 g (0,0176 lb)

REMARQUE:

A l'aide d'un détergent de nettoyage, retirer la saleté, l'huile et l'eau de la surface sur laquelle le contrepoids doit adhérer.
Ne pas toucher la surface adhésive du contrepoids.
Placer un contrepoids de type adhésif sur la surface plane*a indiquée sur le schéma.
Appuyer fermement sur le contrepoids avec un doigt pour le faire adhérer dans la position souhaitée.
Ne pas réutiliser le contrepoids.
Utiliser uniquement des contrepoids de type adhésif TOYOTA original ou équivalent.

CONSEIL:

Utiliser des contrepoids à clipser pour la face intérieure et des contrepoids à coller pour la face extérieure.
Si les pneus vibrent même après le réglage de l'équilibrage roues déposées, ajuster l'équilibrage des roues avec l'équilibrage roues montées si nécessaire.

*a	25 mm (0,984 po)

5. VERIFIER LE ROULEMENT DU MOYEU DE L'ESSIEU AVANT

Cliquer ici

6. VERIFIER LE ROULEMENT DE MOYEU D'ESSIEU ARRIERE

Pour 2WD:
Cliquer ici
Pour AWD:
Cliquer ici
