Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

• Les faisceaux de câbles et les connecteurs orange indiquent des circuits à haute tension. Pour éviter toute décharge électrique, il convient de suivre la procédure décrite dans le manuel de réparation.

  Cliquer ici

• Pour éviter toute décharge électrique, porter des gants isolants lors de tout travail sur les faisceaux de câbles et les pièces constitutives du système à haute tension.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum.
  Système de feux de route adaptatifs

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre.
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

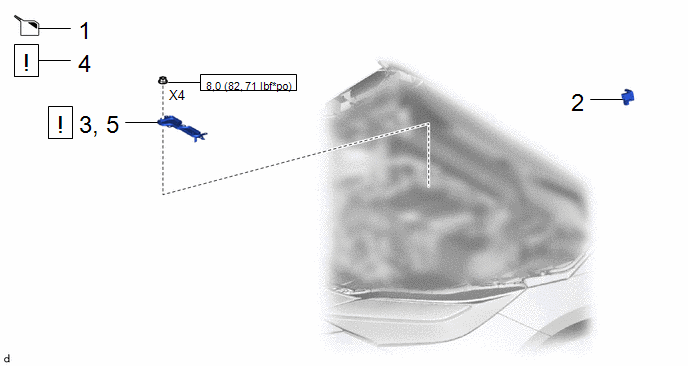

Procédure		N° de référence
1	REFRIGERANT DU SYSTEME DE REFRIGERANT	-	-		-
2	SERVICE PLUG (PRISE DE SERVICE)	G3834	-	-	-
3	DEPOSER LE CACHE DE BORNE N° 2	G9732		-	-
4	VERIFIER LA TENSION DE LA BORNE	-		-	-
5	REPOSER LE CACHE DE BORNE N° 2	-		-	-

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

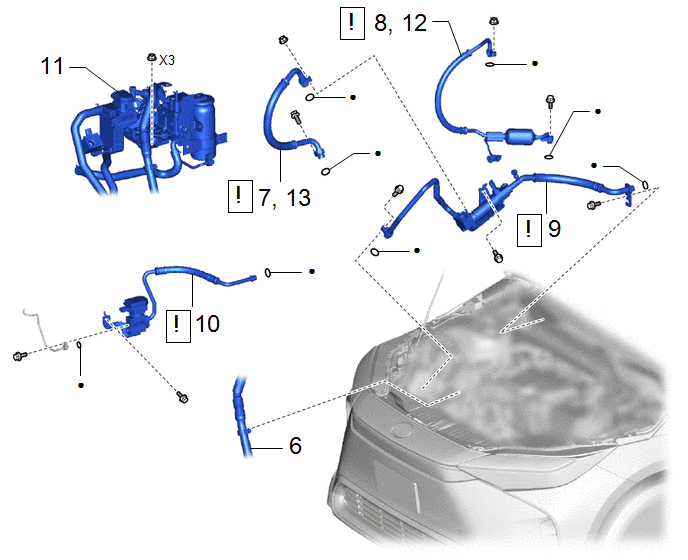

Procédure		N° de référence
6	SOUS-ENSEMBLE DE DURITE D'EAU	87209	-	-	-
7	DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION	88704		-	-
8	DEBRANCHER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1	88711		-	-
9	DURITE ET ACCESSOIRE DE CLIMATISATION	88720A		-	-
10	DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 2:	88711A		-	-
11	ENSEMBLE DE CONDENSEUR AVEC SOUS-ENSEMBLE D'UNITE D'ECHANGEUR THERMIQUE	-	-	-	-
12	DEPOSER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1	88711		-	-
13	DEPOSER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION	88704		-	-

Procédure		N° de référence

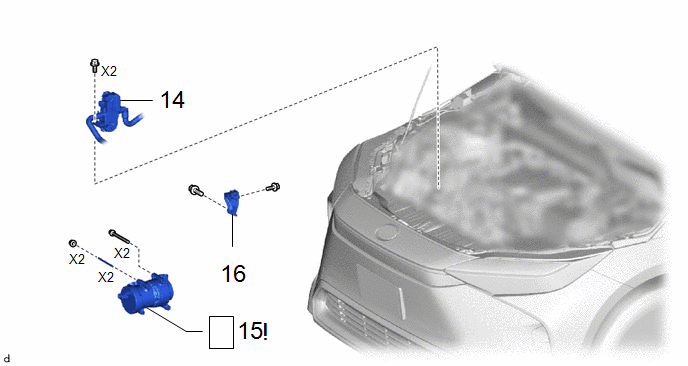

14	ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE BATTERIE	G9340	-	-	-
1,5	ENSEMBLE DE COMPRESSEUR AVEC MOTEUR	88370		-	-
16	SUPPORT DE FIXATION DE COMPRESSEUR N° 1	88431	-	-	-

PROCÉDURE

1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT

Cliquer ici

2. DEPOSER LA POIGNEE DE PRISE D'ENTRETIEN

Cliquer ici

3. DEPOSER LE CACHE DE BORNE N° 2

Cliquer ici

4. VERIFIER LA TENSION DE LA BORNE

Cliquer ici

5. REPOSER LE CACHE DE BORNE N° 2

Cliquer ici

6. DETACHER LE SOUS-ENSEMBLE DE DURITE D'EAU

Cliquer ici

7. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION

Cliquer ici

8. DEBRANCHER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1

Cliquer ici

9. DEPOSER LE TUYAU ET LES ACCESSOIRES DE CLIMATISATION

Cliquer ici

10. DEPOSER LA DURITE DE DECHARGE DE LIQUIDE DE REFROIDISSEMENT N° 2

Cliquer ici

11. DETACHER L'ENSEMBLE DE CONDENSEUR AVEC SOUS-ENSEMBLE D'UNITE D'ECHANGEUR THERMIQUE

12. DEPOSER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1

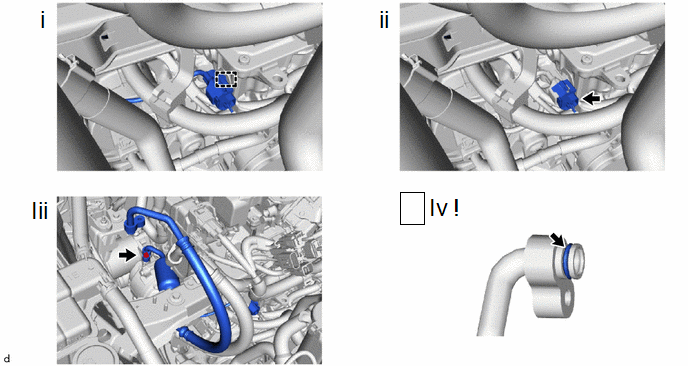

(1) Libérer l'attache pour débrancher le faisceau de câbles.

(2) Débrancher le connecteur.

(3) Déposer le boulon et la durite de décharge de réfrigérant de refroidisseur n° 1.

(4) Déposer le joint torique du tube de décharge de réfrigérant de refroidisseur n° 1.

REMARQUE:

A l'aide de ruban adhésif en vinyle, obturer les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.

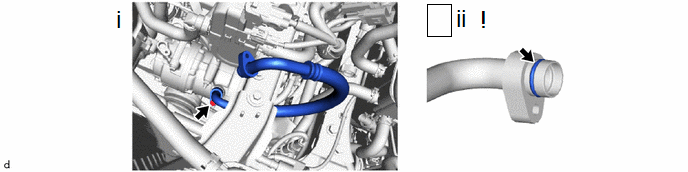

13. DEPOSER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION

(1) Déposer le boulon et le sous-ensemble de durite d'aspiration.

(2) Déposer le joint torique du sous-ensemble de durite d'aspiration.

REMARQUE:

A l'aide de ruban adhésif en vinyle, obturer soigneusement l'ouverture des pièces débranchées afin d'éviter toute pénétration d'humidité ou de corps étrangers dans le circuit.

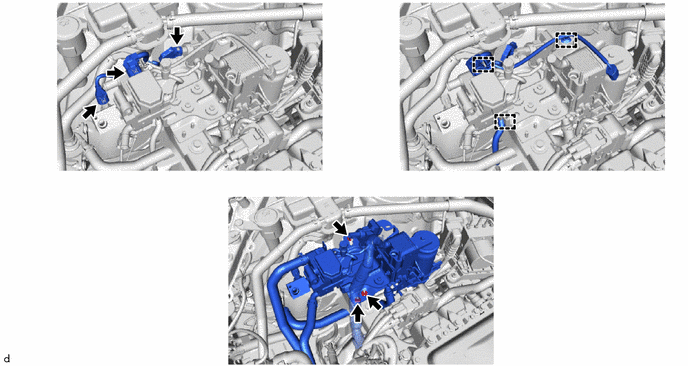

14. DETACHER L'ENSEMBLE DE CHAUFFAGE DE LIQUIDE DE REFROIDISSEMENT DE LA BATTERIE

15. DEPOSER L'ENSEMBLE DE COMPRESSEUR AVEC MOTEUR

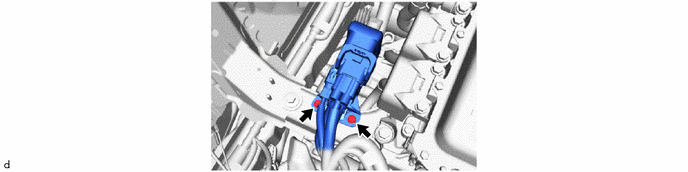

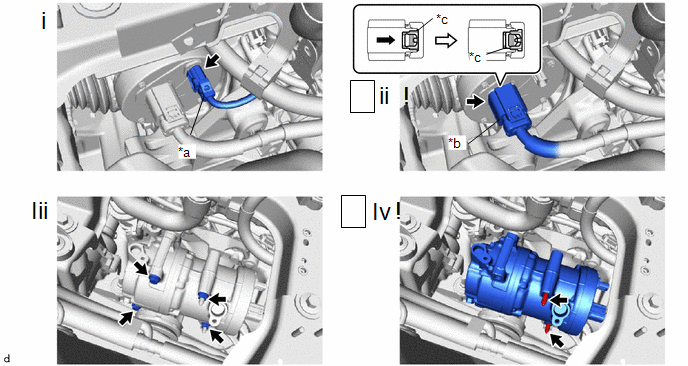

(1) Débrancher le connecteur (A).

(2) Faire coulisser le verrou vert du connecteur (B) comme indiqué sur le schéma afin de le libérer et de débrancher le connecteur (B).

ATTENTION:

Veiller à porter des gants isolants.

REMARQUE:

Isoler les bornes débranchées et le connecteur B à l'aide de ruban isolant.

(3) Déposer les 2 boulons et 2 écrous.

(4) A l'aide d'une clé à douille "TORX" E8, déposer les 2 goujons filetés et l'ensemble de compresseur avec moteur.

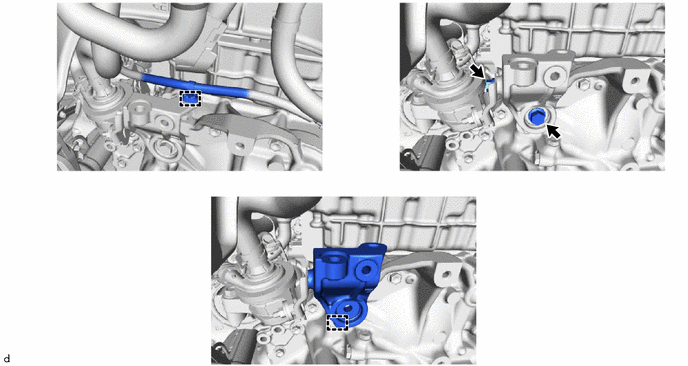

16. DEPOSER LE SUPPORT DE FIXATION DE COMPRESSEUR N° 1
