POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

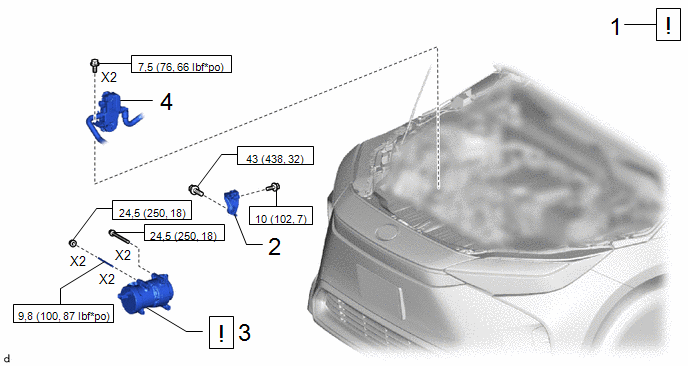

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | FAIRE L'APPOINT D'HUILE POUR COMPRESSEUR |
- |
|
- | - |
|
2 | SUPPORT DE FIXATION DE COMPRESSEUR N° 1 |
88431 | - |
- | - |
|
3 | ENSEMBLE DE COMPRESSEUR AVEC MOTEUR |
88370 |
|
- | - |
|
4 | ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE BATTERIE |
G9340 | - |
- | - |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
|

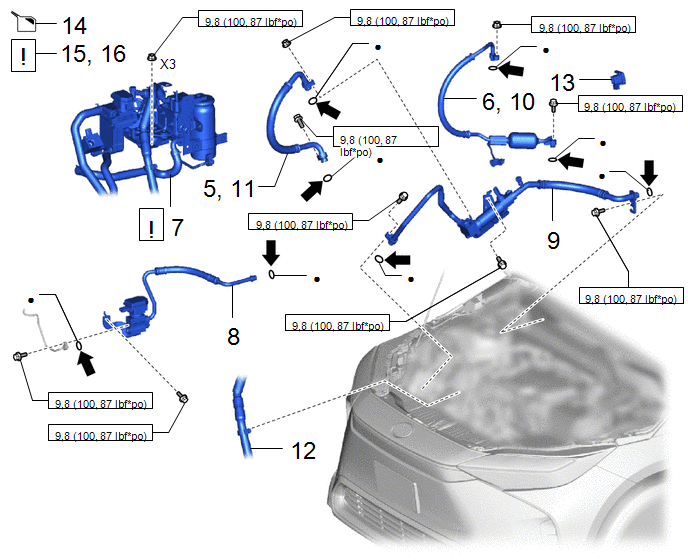

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
5 | BRANCHER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION |
88711 | - |
- | - |
|
6 | BRANCHER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
88711 | - |
- | - |
|
7 | ENSEMBLE DE CONDENSEUR AVEC SOUS-ENSEMBLE D'UNITE D'ECHANGEUR THERMIQUE |
- |
|
- | - |
|
8 | DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 2: |
88711A | - |
- | - |
|
9 | DURITE ET ACCESSOIRE DE CLIMATISATION |
88720A | - |
- | - |
|
10 | REPOSER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
88711 | - |
- | - |
|
11 | REPOSER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION |
88704 | - |
- | - |
|
12 | SOUS-ENSEMBLE DE DURITE D'EAU |
87209 | - |
- | - |
|
13 | SERVICE PLUG (PRISE DE SERVICE) |
G3834 | - |
- | - |
|
14 | CHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT |
- | - |
|
- |
| 1,5 |
FAIRE MONTER LE COMPRESSEUR EN TEMPERATURE |
- |
|
- | - |
|
16 | RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT |
- |
|
- | - |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
● | Pièce non réutilisable |
|
Huile pour compresseur ND-OIL 11 ou équivalent |
- | - |
PROCÉDURE

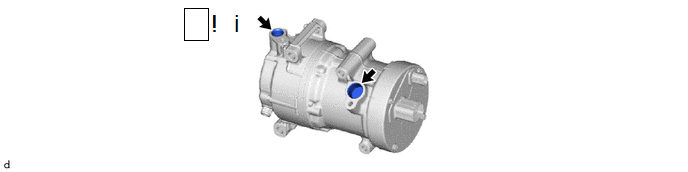

1. FAIRE L'APPOINT D'HUILE POUR COMPRESSEUR
(1) Lors du remplacement de l'ensemble de compresseur avec moteur par un élément neuf, évacuer progressivement le gaz inerte par la vanne de service et vidanger la quantité suivante d'huile de l'ensemble de compresseur avec moteur neuf avant de procéder à la repose.
Standard:
Vidanger les 30 cm3 (1,01 oz liq.) d'huile d'un nouvel ensemble de compresseur avec moteur.
REMARQUE:

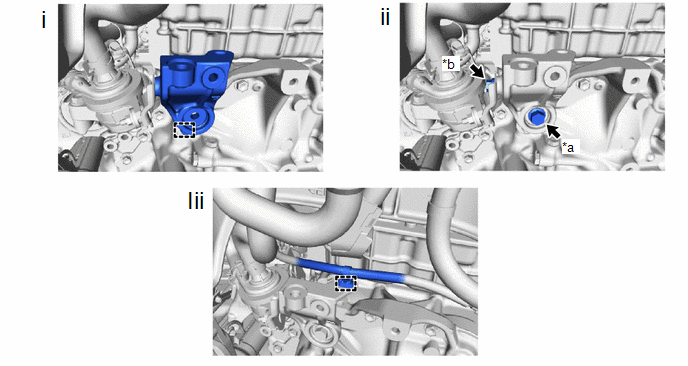

2. REPOSER LE SUPPORT DE FIXATION DE COMPRESSEUR N° 1
|
*a | Boulon (A) |
*b | Boulon (B) |
(1) Engager le guide pour reposer le support de fixation de compresseur n° 1.
(2) Poser les boulons (A) et (B).
Torque:
Boulon (A) :
43 N·m {438 kgf·cm, 32 ft·lbf}
Boulon (B) :
10 N·m {102 kgf·cm, 7 ft·lbf}
(3) Engager l'attache pour brancher le faisceau de câbles.
3. REPOSER L'ENSEMBLE DE COMPRESSEUR AVEC MOTEUR
|
*a | Connecteur (B) |
*b | Verrou de couleur verte |
|
*c | Connecteur (A) |
- | - |
(1) A l'aide d'une clé à douille "TORX" E8, reposer provisoirement l'ensemble de compresseur avec moteur avec les 2 goujons filetés
Torque:
9,8 N·m {100 kgf·cm, 87 in·lbf}
(2) Reposer l'ensemble de compresseur avec moteur à l'aide des 2 boulons et des 2 écrous dans l'ordre indiqué sur le schéma.
Torque:
24,5 N·m {250 kgf·cm, 18 ft·lbf}
(3) Déposer le ruban isolant entourant le connecteur (B), brancher le connecteur (B) et faire coulisser le verrou de couleur verte, comme indiqué sur le schéma, pour le verrouiller correctement.
ATTENTION:
S'assurer de porter des gants isolants.
(4) Raccorder le connecteur (A).
4. REPOSER L'ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE LA BATTERIE
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
5. BRANCHER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION
Torque:
9,8 N·m {100 kgf·cm, 87 in·lbf}
6. BRANCHER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1
Torque:
9,8 N·m {100 kgf·cm, 87 in·lbf}

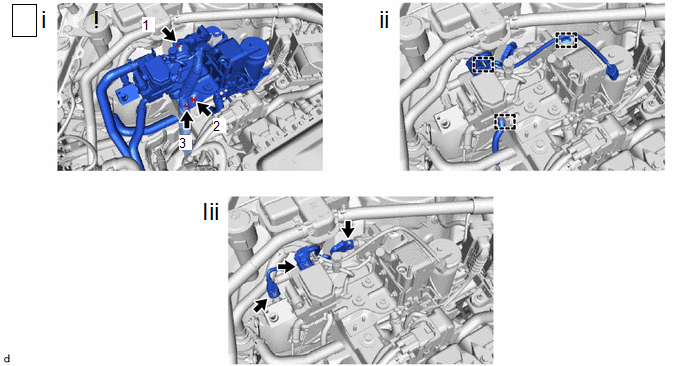

7. REPOSER L'ENSEMBLE DE CONDENSEUR AVEC SOUS-ENSEMBLE D'UNITE D'ECHANGEUR THERMIQUE
(1) Reposer l'ensemble de condenseur avec le sous-ensemble d'unité d'échangeur thermique à l'aide des 3 écrous dans l'ordre indiqué sur le schéma.
Torque:
9,8 N·m {100 kgf·cm, 87 in·lbf}
(2) Engager les attaches pour brancher le faisceau de câbles.
(3) Brancher les 3 connecteurs.
8. REPOSER LA DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 2
9. REPOSER LE TUYAU DE CLIMATISATION ET LES ACCESSOIRES
10. REPOSER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1
11. REPOSER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION
12. REPOSER LE SOUS-ENSEMBLE DE DURITE D'EAU
13. REPOSER LE SERVICE PLUG (PRISE DE SERVICE)
Cliquer ici
14. CHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT
Cliquer ici
15. FAIRE MONTER LE COMPRESSEUR EN TEMPERATURE
Cliquer ici
16. RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT
Cliquer ici
