DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

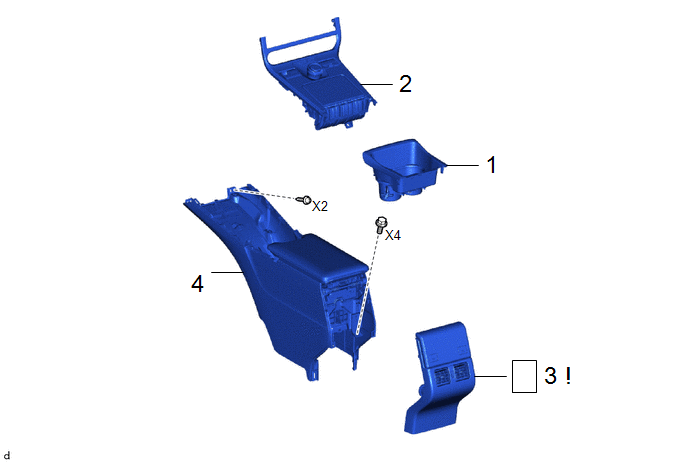

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAUDE CONSOLE SUPERIEUR |
58804A | - |
- | - |
|
3 | SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE |
- |
|
- | - |
|
4 | ENSEMBLE DE BOITIER DE CONSOLE |
58810J | - |
- | - |
PROCÉDURE

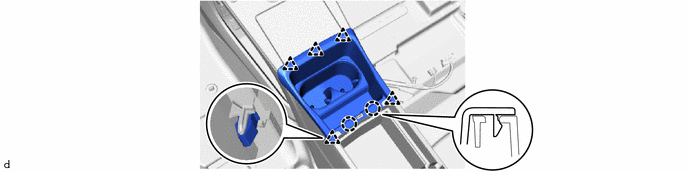

1. DEPOSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE

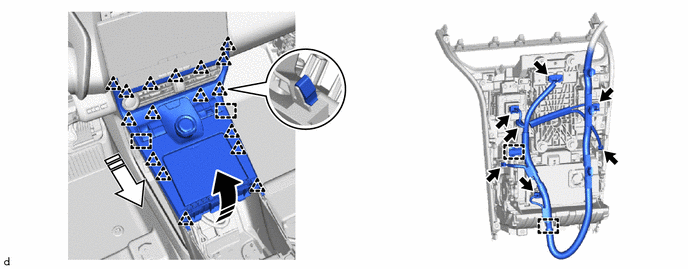

2. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
CONSEIL:
Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.
.png) |
Déposer dans cette Direction (1) |
.png) |
Déposer dans ce sens (2) |
3. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE
CONSEIL:
Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.

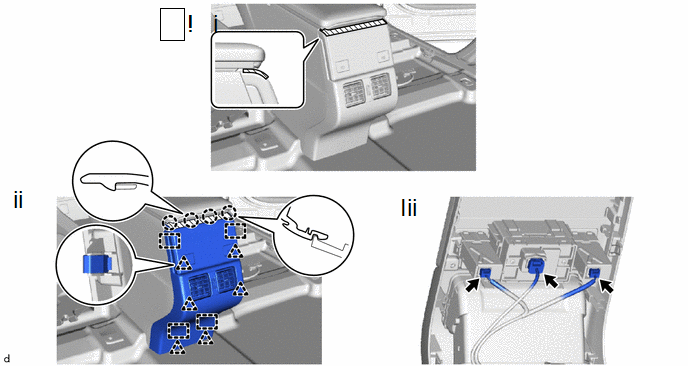

(1) Appliquer du ruban adhésif de protection autour de la partie supérieure du sous-ensemble de panneau d'extrémité arrière de console, comme indiqué sur le schéma.
(2) Libérer les griffes, les agrafes et les guides pour déposer le sous-ensemble de panneau d'extrémité arrière de console.
(3) Débrancher chaque connecteur.

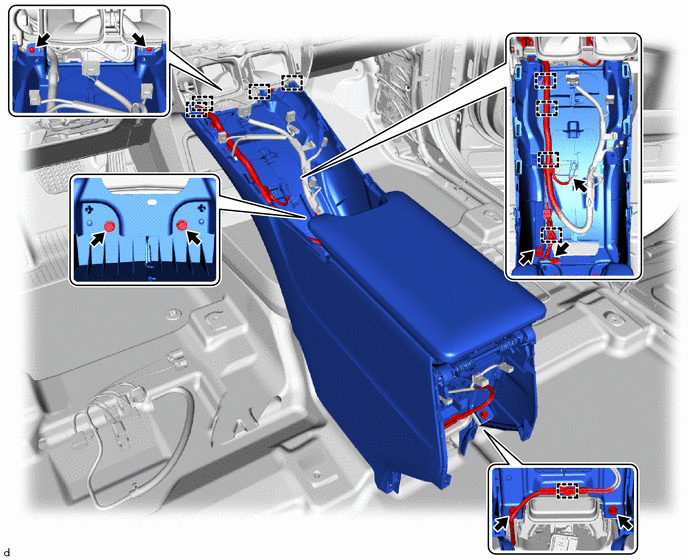

4. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
CONSEIL:
Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.
