Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant de commencer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.

Cliquer ici

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Tringlerie
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

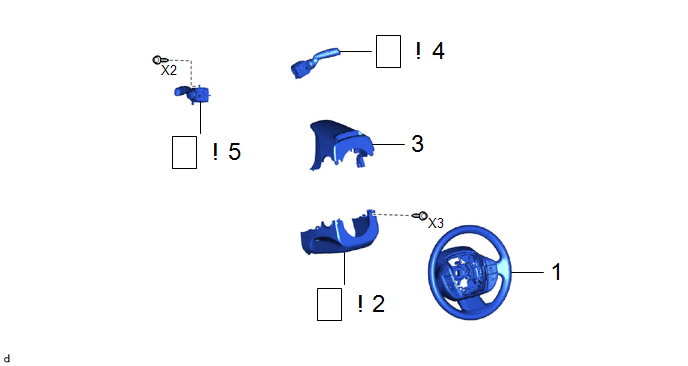

PIECES CONSTITUTIVES (DEPOSE)

Procédure		N° de référence
1	ENSEMBLE DE VOLANT	45100	-	-	-
2	CACHE INFERIEUR DE COLONNE DE DIRECTION	45287		-	-
3	CACHE SUPERIEUR DE COLONNE DE DIRECTION	45286B	-	-	-
4	ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT	84650		-	-
5	CONTACTEUR DE CLIGNOTANT	84329		-	-

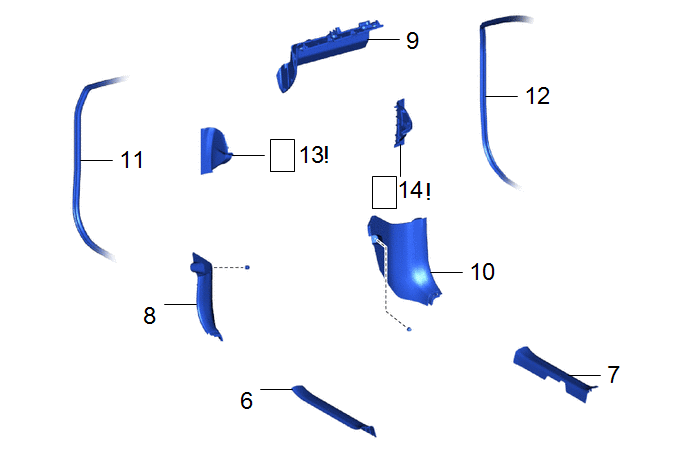

Procédure		N° de référence
6	PLAQUE DE SEUIL DE PORTE AVANT GAUCHE	67914B	-	-	-
7	PLAQUE DE SEUIL DE PORTE AVANT DROITE	67913	-	-	-
8	SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE	62112A	-	-	-
9	SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2	55607	-	-	-
10	PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT	62111C	-	-	-
11	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE	62312B	-	-	-
12	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE	62311B	-	-	-
13	PANNEAU LATERAL DE TABLEAU DE BORD N° 2	55318F		-	-
14	PANNEAU LATERAL DE TABLEAU DE BORD N° 1	55317E		-	-

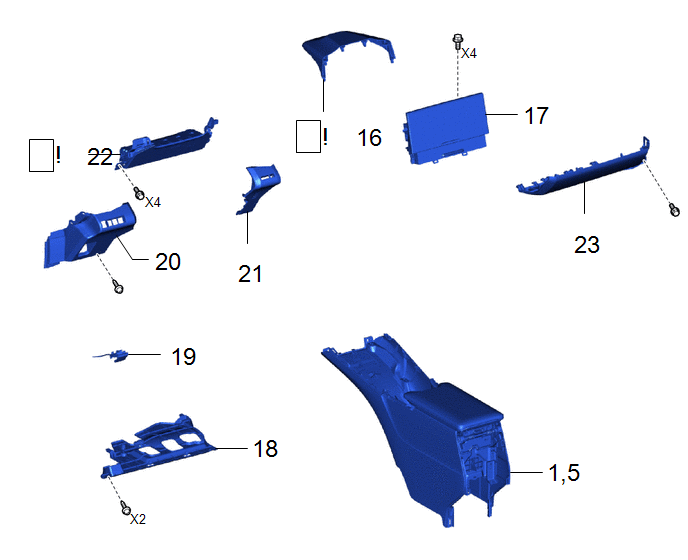

Procédure		N° de référence
1,5	ENSEMBLE DE BOITIER DE CONSOLE	58810J	-	-	-
16	PANNEAU DE FINITION CENTRAL SUPERIEUR DE TABLEAU DE BORD	55422C		-	-
17	ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE AVEC ENSEMBLE DE COMMANDE DE CLIMATISATION	-	-	-	-
18	SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1	55606	-	-	-
19	SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE SERRURE DE CAPOT	53601	-	-	-
20	SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD	-	-	-	-
21	SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD	55045	-	-	-
22	ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 1	73900		-	-
23	SOUS-ENSEMBLE DE PANNEAU INFERIEUR DE TABLEAU DE BORD	55303B	-	-	-

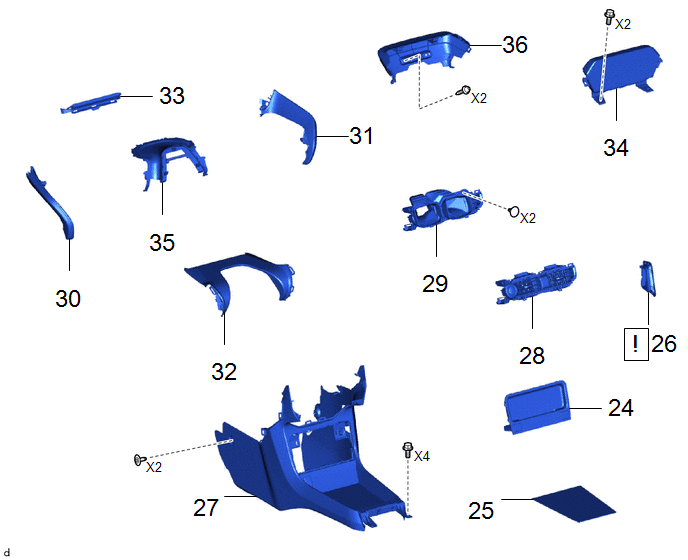

Procédure		N° de référence
24	PLAQUE DU BOITIER DE CONSOLE	58919B	-	-	-
25	REVETEMENT DE FOND DE BOITIER	58916E	-	-	-
26	GARNISSAGE DE PANNEAU SUPERIEUR DE CONSOLE N° 2	58834B		-	-
27	ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE	-	-	-	-
28	ENSEMBLE CENTRAL DE REGISTRE DE TABLEAU DE BORD	55670A	-	-	-
29	CONDUITE DE CHAUFFAGE A REGISTRE N° 2	55844	-	-	-
30	PROTECTION DE COMBINE D'INSTRUMENTS N° 1	55435B	-	-	-
31	PROTECTION DE COMBINE D'INSTRUMENTS N° 2	55436B	-	-	-
32	ENSEMBLE DE PANNEAU DE FINITION DE TABLEAU DE BORD	55410C	-	-	-
33	DISPOSITIF DE RETENUE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS	55416C	-	-	-
34	ENSEMBLE DE COMBINE D'INSTRUMENTS	83100	-	-	-
35	ENTRETOISE DE PROTECTION DE COMBINE D'INSTRUMENTS	55418B	-	-	-
36	EXTREMITE DU PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS	55414A	-	-	-

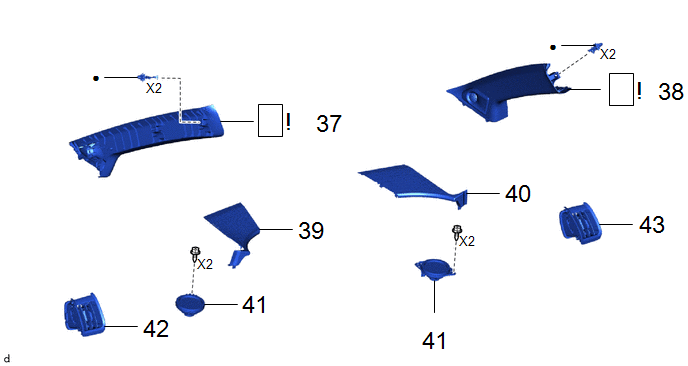

Procédure		N° de référence
37	ENSEMBLE DE GARNISSAGE DE MONTANT AVANT GAUCHE	62212B		-	-
38	ENSEMBLE DE GARNISSAGE DE MONTANT AVANT DROIT	62211U		-	-
39	PANNEAU DE HAUT-PARLEUR DE TABLEAU DE BORD N° 1	55472C	-	-	-
40	PANNEAU DE HAUT-PARLEUR DE TABLEAU DE BORD N° 2	55473B	-	-	-
41	ENSEMBLE DE HAUT-PARLEUR AVANT N° 2	86160P	-	-	-
42	ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 1	55650	-	-	-
43	ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 2	55660	-	-	-

●

Pièce non réutilisable

-

-

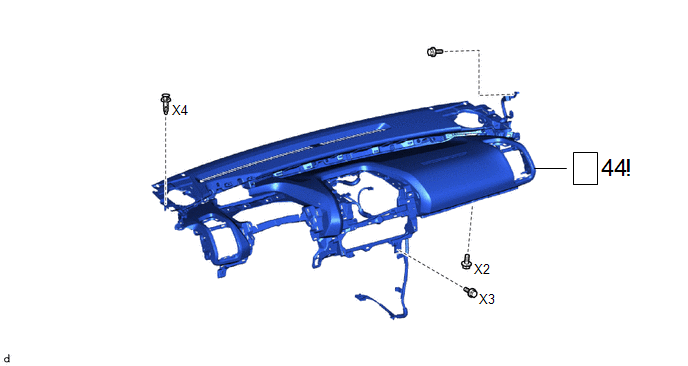

Procédure		N° de référence
44	SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD	55401E		-	-

PROCÉDURE

1. DEPOSER L'ENSEMBLE DE VOLANT

Cliquer ici

2. DEPOSER LE CACHE INFERIEUR DE LA COLONNE DE DIRECTION

Cliquer ici

3. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION

Cliquer ici

4. DEPOSER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT

Cliquer ici

5. DEPOSER LE CONTACTEUR DE CLIGNOTANT

Cliquer ici

6. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

Cliquer ici

7. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE

(a) Procéder de la même manière que pour le côté gauche.

8. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE

Cliquer ici

9. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2

Cliquer ici

10. DEPOSER LE PANNEAU LATERAL D'HABILLAGE D'AUVENT DROIT

Cliquer ici

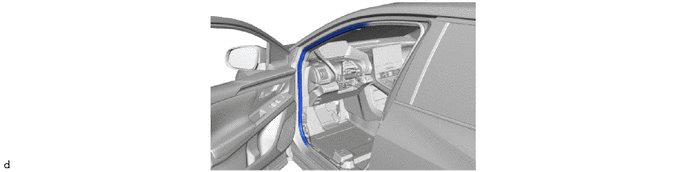

11. DEBRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE

12. DEBRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE

(a) Procéder de la même manière que pour le côté gauche.

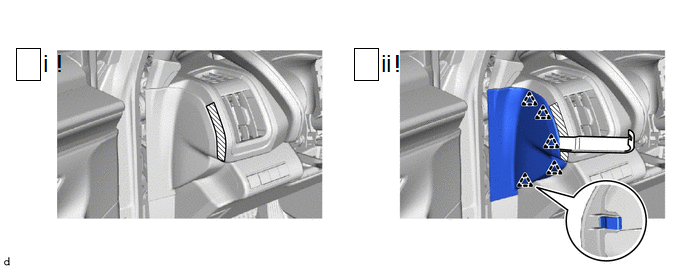

13. DEPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 2

(1) Appliquer du ruban adhésif de protection sur la zone indiquée sur le schéma.

(2) A l'aide d'un extracteur de moulure B, libérer les agrafes pour déposer le panneau latéral de tableau de bord n° 2, comme indiqué sur le schéma.

14. DEPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 1

(a) Procéder de la même manière que pour le panneau latéral de tableau de bord n° 2.

15. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE

Cliquer ici

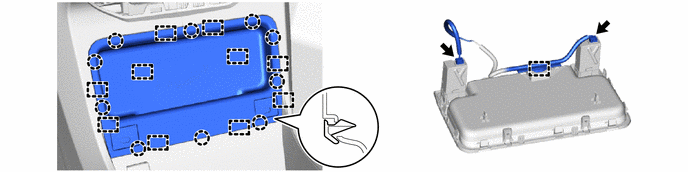

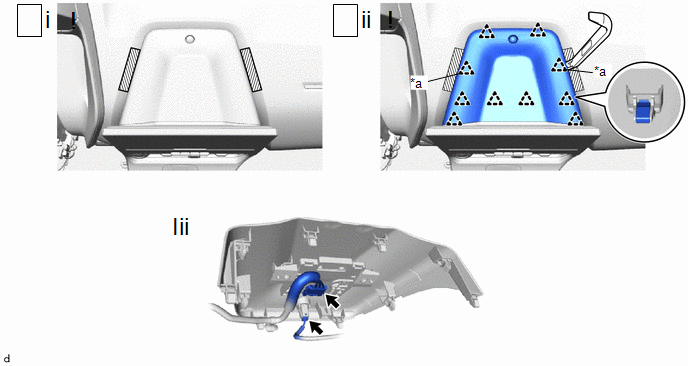

16. DEPOSER LE PANNEAU DE FINITION CENTRAL SUPERIEUR DE COMBINE D'INSTRUMENTS

*a

Encoche

-

-

(1) Appliquer du ruban adhésif de protection sur la zone indiquée sur le schéma.

(2) A l'aide d'un extracteur de moulure A, l'introduire dans la découpe et libérer les agrafes pour déposer le panneau de finition central supérieur de combiné d'instruments, comme indiqué sur le schéma.

(3) débrancher les 2 connecteurs.

17. DEPOSER L'ENSEMBLE D'AUTORADIO ET D'AFFICHAGE AVEC ENSEMBLE DE COMMANDE DE CLIMATISATION

Cliquer ici

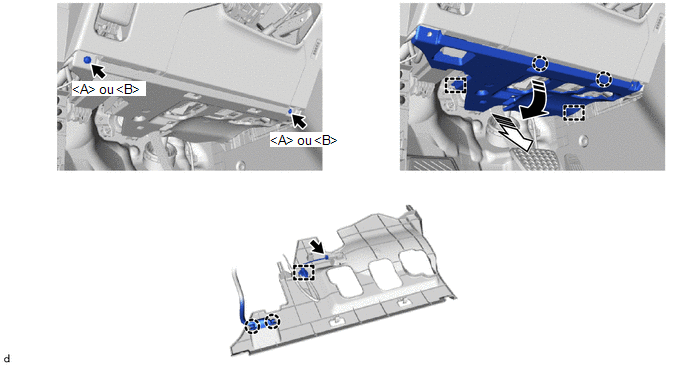

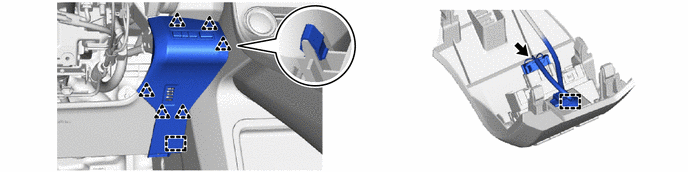

18. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

CONSEIL:

Les illustrations sont données à titre d'exemple, mais les détails peuvent varier.

Déposer dans cette Direction (1)

Déposer dans ce sens (2)

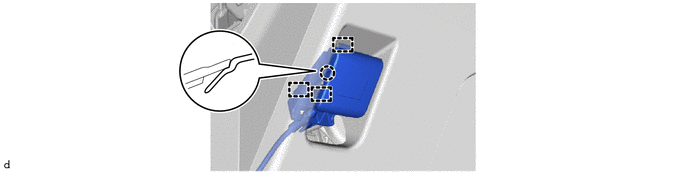

19. DEBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT

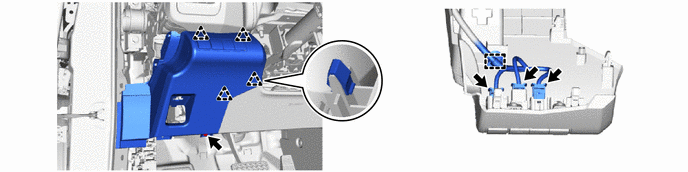

20. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD

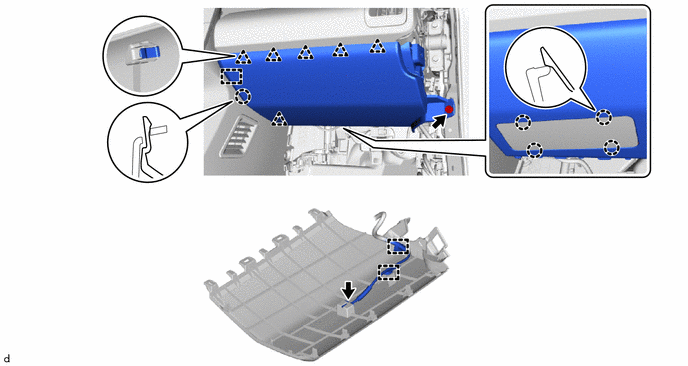

21. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD

22. DEPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DU TABLEAU DE BORD N° 1

Cliquer ici

23. DEPOSER LE SOUS-ENSEMBLE DE TABLEAU DE BORD INFERIEUR

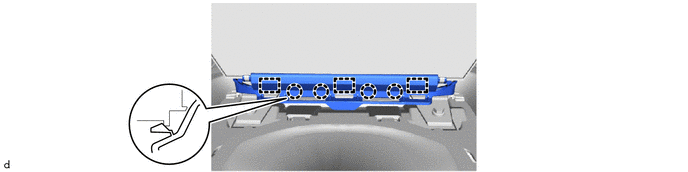

24. DEPOSER LA PLAQUE DE BOITIER DE CONSOLE

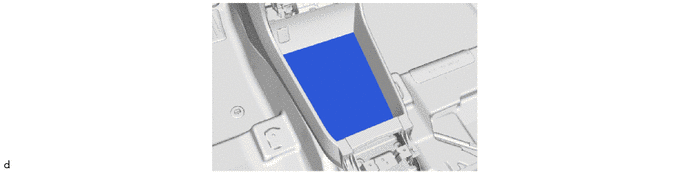

25. DEPOSER LE REVETEMENT DE FOND DE BOITIER

26. DEPOSER LE GARNISSAGE DE PANNEAU SUPERIEUR DE CONSOLE N° 2

Déposer dans cette Direction (1)

Déposer dans ce sens (2)

(1) Appliquer du ruban adhésif de protection sur la zone indiquée sur le schéma.

(2) A l'aide d'un extracteur de moulure A, libérer les griffes et les guides pour déposer le garnissage de panneau supérieur de console n° 2, comme indiqué sur le schéma.

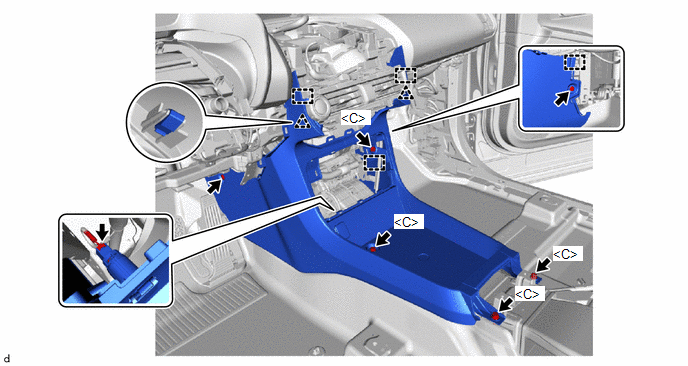

27. DEPOSER L'ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE

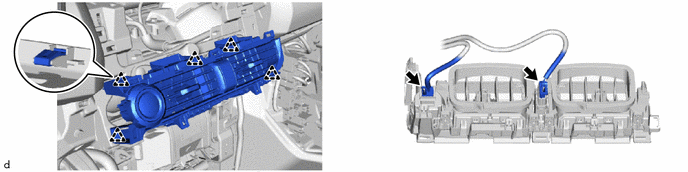

28. DEPOSER L'ENSEMBLE DE REGISTRE CENTRAL DE TABLEAU DE BORD

29. DEPOSER LA CONDUITE DE CHAUFFAGE A REGISTRE N° 2

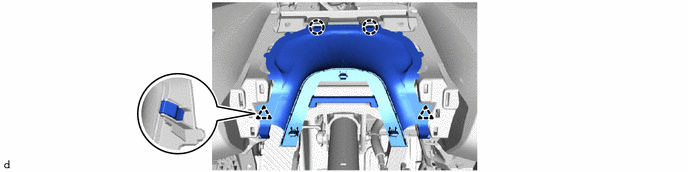

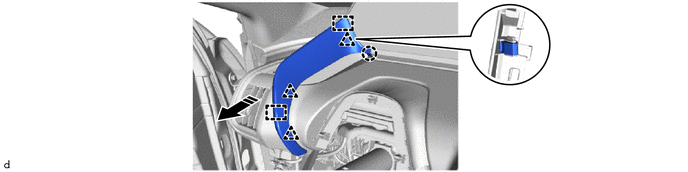

30. DEPOSER LA PROTECTION DE COMBINE D'INSTRUMENTS N° 1

Déposer dans ce sens

-

-

31. DEPOSER LA PROTECTION DE COMBINE D'INSTRUMENTS N° 2

(a) Procéder de la même manière que pour la protection de combiné d'instruments n° 1.

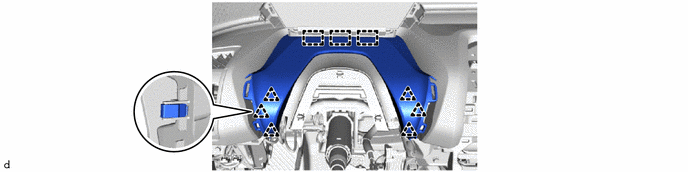

32. DEPOSER L'ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

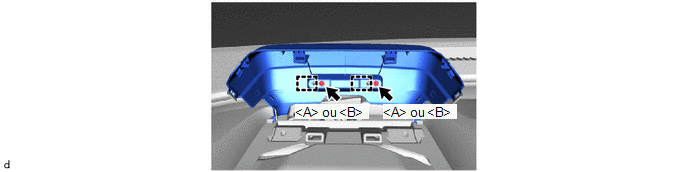

33. DEPOSER LE DISPOSITIF DE RETENUE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

34. DEPOSER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

Cliquer ici

35. DEPOSER L'ENTRETOISE DE PROTECTION DE COMBINE D'INSTRUMENTS

36. DEPOSER L'EXTREMITE DU PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

37. DEPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT AVANT GAUCHE

Cliquer ici

38. DEPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT AVANT DROIT

(a) Procéder de la même manière que pour le côté gauche.

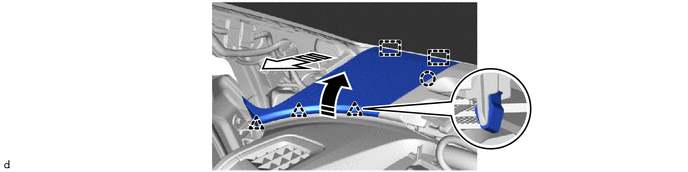

39. DEPOSER LE PANNEAU DE HAUT-PARLEUR DE TABLEAU DE BORD N° 1

Déposer dans cette Direction (1)

Déposer dans ce sens (2)

40. DEPOSER LE PANNEAU DE HAUT-PARLEUR DE TABLEAU DE BORD N° 2

(a) Procéder de la même manière pour le panneau de haut-parleur de tableau de bord n° 1.

41. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 2

Cliquer ici

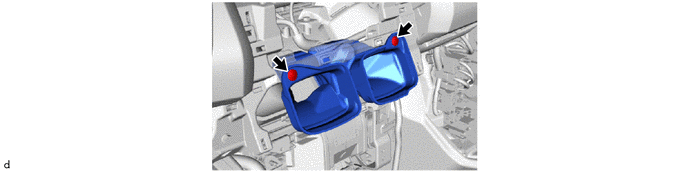

42. DEPOSER L'ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 1

43. DEPOSER L'ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 2

(a) Suivre la procédure décrite pour l'ensemble de registre de tableau de bord n° 1.

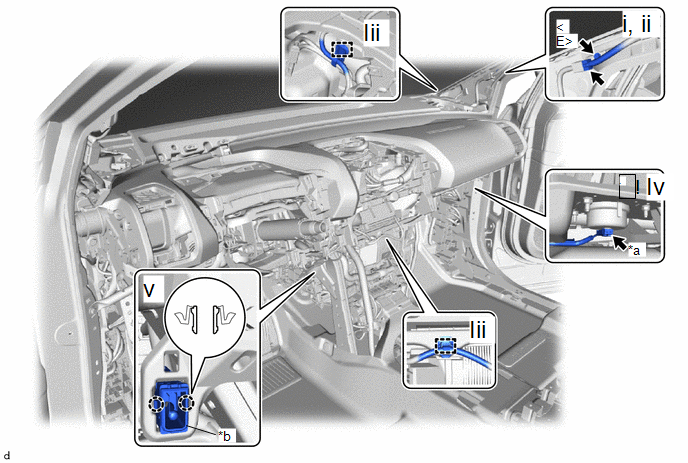

44. DEPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD

*a

Connecteur d'airbag

*b

Thermistance de refroidisseur (capteur de température d'habitacle)

(1) Débrancher le connecteur.

(2) Déposer le boulon <E>.

(3) Libérer les attaches.

(4) Débrancher le connecteur d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag:

Cliquer ici

(5) Libérer les griffes pour débrancher la thermistance de refroidisseur (capteur de température d'habitacle).

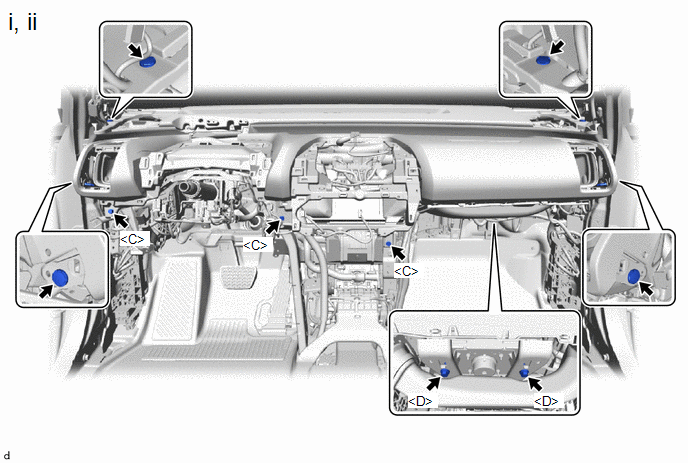

(1) Déposer les 4 agrafes.

(2) Déposer les 3 boulons <C> et les 2 boulons <D>.

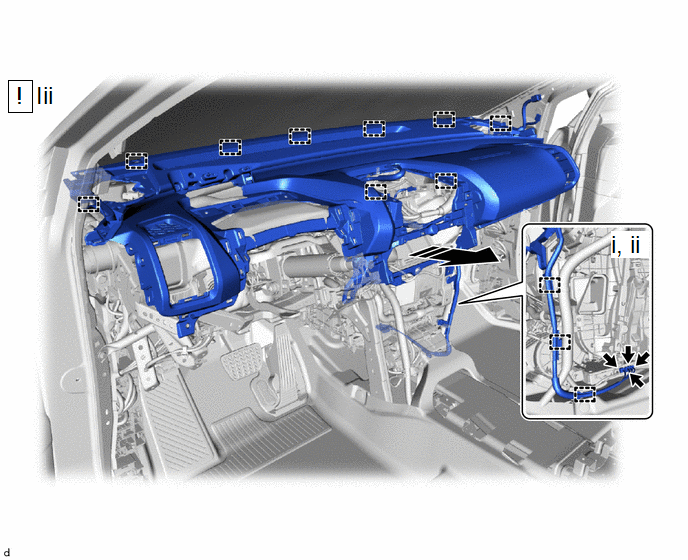

Déposer dans ce sens

-

-

(1) Débrancher les 4 connecteurs.

(2) Libérer les attaches.

(3) Libérer les guides pour déposer le sous-ensemble de rembourrage de sécurité de tableau de bord comme indiqué sur le schéma.

REMARQUE:

• Veiller à ne pas endommager le sous-ensemble de rembourrage de sécurité de tableau de bord ou l'intérieur du véhicule.
• S'assurer que le faisceau de câbles n'est coincé dans aucun élément car il risque d'être endommagé.
