DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

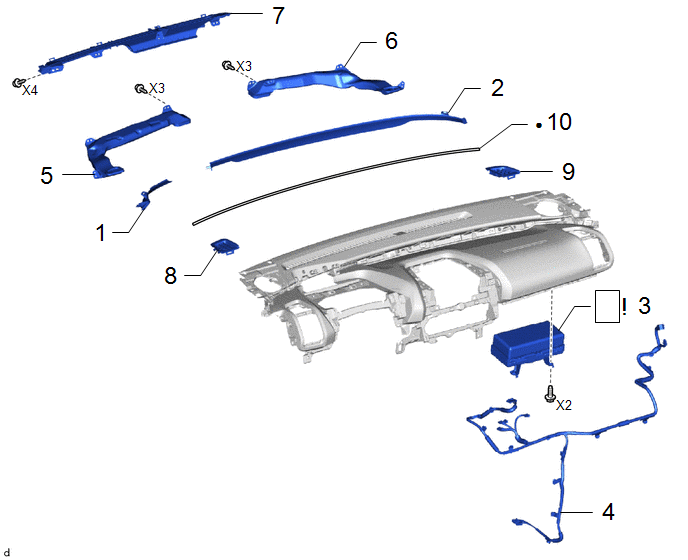

PIECES CONSTITUTIVES (DEMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS N° 1 |
55474C | - |
- | - |
|
2 | GARNISSAGE DE PANNEAU DE FINITION DE TABLEAU DE BORD N° 2 |
55475A | - |
- | - |
|
3 | ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER |
73960A |
|
- | - |
|
4 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
86101 | - |
- | - |
|
5 | CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 1 |
55971C | - |
- | - |
|
6 | CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 2 |
55972C | - |
- | - |
|
7 | ENSEMBLE DE BUSE DE DEGIVREUR |
55950G | - |
- | - |
|
8 | GARNISSAGE DE BUSE DE DEGIVREUR N° 1 |
55981 | - |
- | - |
|
9 | GARNISSAGE DE BUSE DE DEGIVREUR N° 2 |
55982 | - |
- | - |
|
10 | COUSSINET DE TABLEAU DE BORD |
55349A | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE

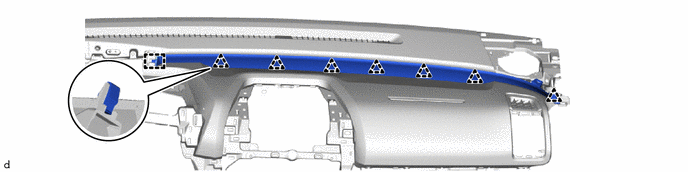

1. DEPOSER LE GARNISSAGE DU PANNEAU DE FINITION DU TABLEAU DE BORD N° 1

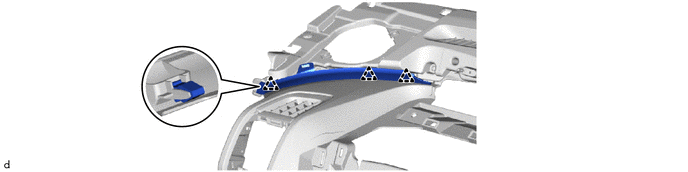

2. DEPOSER LE GARNISSAGE DU PANNEAU DE FINITION DU TABLEAU DE BORD N° 2
3. DEPOSER L'ENSEMBLE D'AIRBAG DU TABLEAU DE BORD COTE PASSAGER
|
|
Cliquer ici |
4. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE
Cliquer ici
.gif)

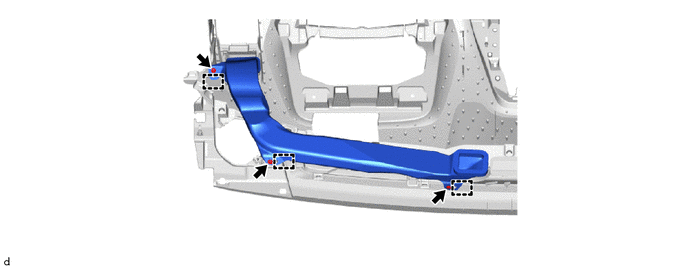

5. DEPOSER LA CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 1
6. DEPOSER LA CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 2
(a) Procéder de la même manière que pour la conduite de buse de dégivreur latérale n° 1.

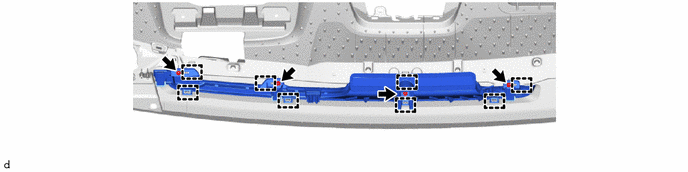

7. DEPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR

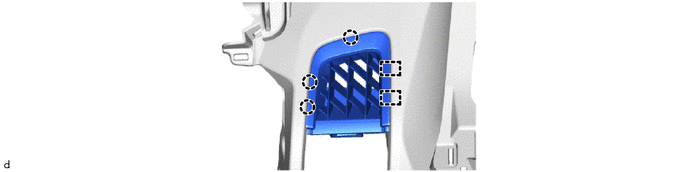

8. DEPOSER LE GARNISSAGE DE BUSE DE DEGIVREUR N° 1
9. DEPOSER LE GARNISSAGE DE BUSE DE DEGIVREUR N° 2
(a) Procéder de la même manière que pour le garnissage de buse de dégivreur n° 1.

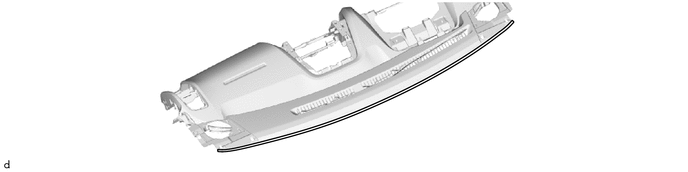

10. DEPOSER LE COUSSINET DE TABLEAU DE BORD
Depose
