REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

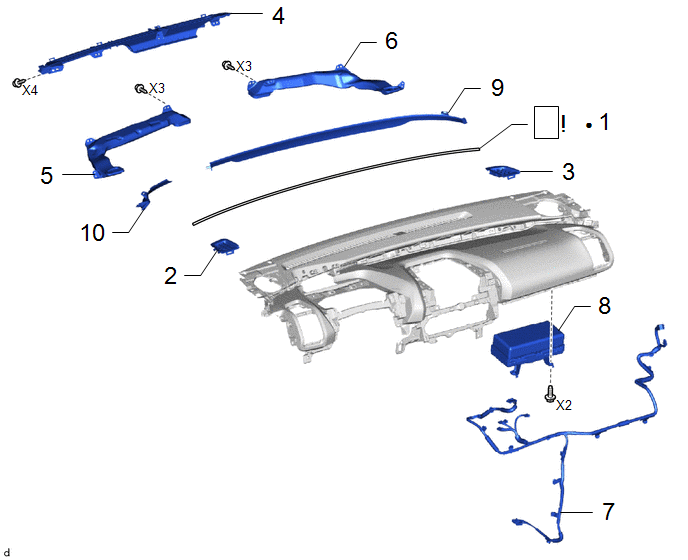

PIECES CONSTITUTIVES (REMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | COUSSINET DE TABLEAU DE BORD |
55349A |
|
- | - |
|
2 | GARNISSAGE DE BUSE DE DEGIVREUR N° 1 |
55981 | - |
- | - |
|
3 | GARNISSAGE DE BUSE DE DEGIVREUR N° 2 |
55982 | - |
- | - |
|
4 | ENSEMBLE DE BUSE DE DEGIVREUR |
55950G | - |
- | - |
|
5 | CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 1 |
55971C | - |
- | - |
|
6 | CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 2 |
55972C | - |
- | - |
|
7 | SOUS-ENSEMBLE DE CABLE D'ANTENNE |
86101 | - |
- | - |
|
8 | ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER |
73960A | - |
- | - |
|
9 | GARNISSAGE DE PANNEAU DE FINITION DE TABLEAU DE BORD N° 2 |
55475A | - |
- | - |
|
10 | GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS N° 1 |
55474C | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE

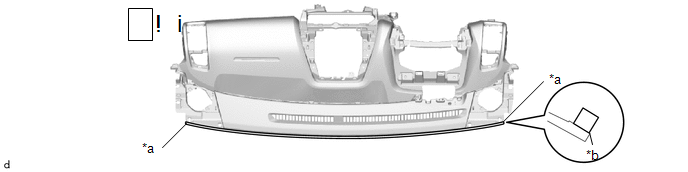

1. REPOSER LE COUSSINET DE TABLEAU DE BORD
|
*a | Bord de surface recourbée |
*b | Description |
(1) Reposer le coussinet de tableau de bord en suivant la procédure ci-dessous.
1. Déposer le reste de ruban adhésif double face du sous-ensemble de rembourrage de sécurité de tableau de bord.
REMARQUE:
2. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
3. Déposer la feuille de protection du coussinet de tableau de bord neuf.
CONSEIL:
Après avoir déposé l'endos protecteur, éviter tout contact entre la surface adhésive et des corps étrangers.
4. Poser un coussinet de tableau de bord neuf, comme indiqué sur le schéma.
2. REPOSER LE GARNISSAGE DE BUSE DE DEGIVREUR N° 1
3. POSER LE GARNISSAGE DE BUSE DE DEGIVREUR N° 2
4. REPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR
5. REPOSER LA CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 1
6. REPOSER LA CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 2
7. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE
8. POSER L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER
9. POSER LE GARNISSAGE DE PANNEAU DE FINITION DU TABLEAU DE BORD N° 2
10. REPOSER LE GARNISSAGE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS N° 1
