POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

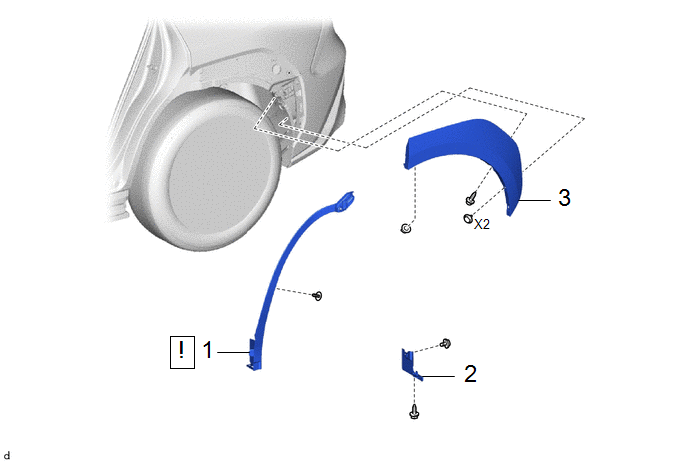

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | MOULURE DE PASSAGE DE ROUE DE PANNEAU DE CUSTODE |
75874 |
|
- | - |
|
2 | PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE |
65632D | - |
- | - |
|
3 | SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE CUSTODE |
75606B | - |
- | - |
PROCÉDURE

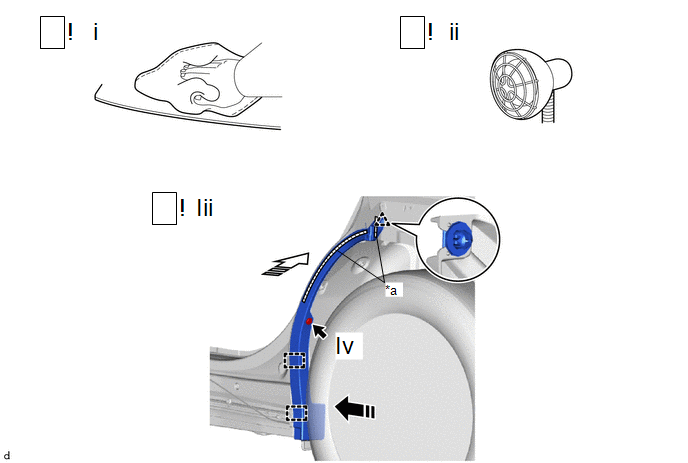

1. REPOSER LA MOULURE DE PASSAGE DE ROUE DE PANNEAU DE CUSTODE
|
*a | Ruban adhésif double face |
- | - |
.png) |
Poser dans ce sens (1) |
.png) |
Reposer dans ce sens (2) |
(1) Nettoyer la surface de la carrosserie du véhicule.
1. A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Carrosserie du véhicule |
40 à 60°C (104 à 140°F) |
- | - |
.png)
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule.
2. Déposer le reste de ruban adhésif double face de la carrosserie du véhicule.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Carrosserie du véhicule |
40 à 60°C (104 à 140°F) |
- | - |
ATTENTION:
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule.
(3) Retirer la feuille de protection de la moulure de passage de roue de panneau de custode et engager les guides et l'agrafe pour reposer la moulure de passage de roue de panneau de custode, comme indiqué sur le schéma.
CONSEIL:
(4) Poser l'agrafe.
2. REPOSER LA PLAQUE AVANT DE PASSAGE DE ROUE ARRIERE
3. REPOSER LE SOUS-ENSEMBLE DE MOULURE EXTERIEURE DE CUSTODE
