DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

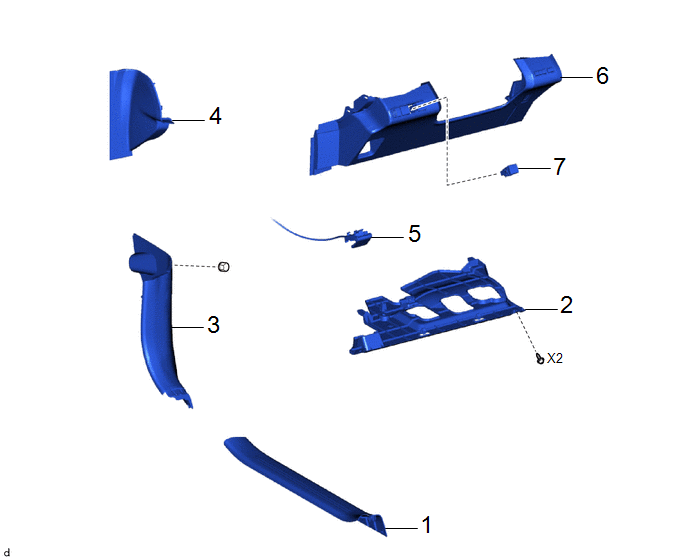

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | PLAQUE DE SEUIL DE PORTE AVANT |
67914B | - |
- | - |
|
2 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1 |
55606 | - |
- | - |
|
3 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT |
62112A | - |
- | - |
|
4 | PANNEAU LATERAL DE TABLEAU DE BORD N° 2 |
55318F | - |
- | - |
|
5 | SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE SERRURE DE CAPOT |
53601 | - |
- | - |
|
6 | SOUS-ENSEMBLE DE PANNEAU INFERIEUR DE FINITION DE TABLEAU DE BORD |
55045 | - |
- | - |
|
7 | CONTACTEUR DE COMMANDE DE PORTE DE COFFRE |
84966 | - |
- | - |
PROCÉDURE
1. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT
Cliquer ici
.gif)
2. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT
Cliquer ici
4. DEPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 2
Cliquer ici
5. DEPOSER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD
Cliquer ici
7. DEPOSER LE CONTACTEUR DE COMMANDE DE PORTE DE COFFRE
