VERIFICATION
PROCÉDURE
1. VERIFIER LE CONTACTEUR DE COMMANDE DE PORTE DE COFFRE ELECTRIQUE

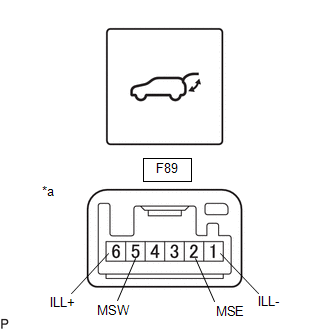

| (a) Vérifier la résistance. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(F89) Cliquer sur Location & Routing(F89) Cliquer sur Connector(F89) Cliquer sur Connector(F89)
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de commande de porte de coffre électrique. |
|
(b) S'assurer que le contacteur s'allume.
(1) Appliquer la tension de la batterie auxiliaire au connecteur du contacteur et s'assurer que le contacteur de commande de porte de coffre électrique s'allume.
OK.:
Cliquer sur Location & Routing(F89) Cliquer sur Location & Routing(F89) Cliquer sur Connector(F89) Cliquer sur Connector(F89)|
Branchement du tester | Branchement de la batterie auxiliaire |
Condition spécifiée |
|---|---|---|
|
F89-6 (ILL+) - F89-1 (ILL-) |
Borne positive (+) de la batterie auxiliaire → F89-6 (ILL+) Borne négative (-) de la batterie auxiliaire → F89-1 (ILL-) |
L'éclairage fonctionne. |
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de commande de porte de coffre électrique.
