Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Tringlerie
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

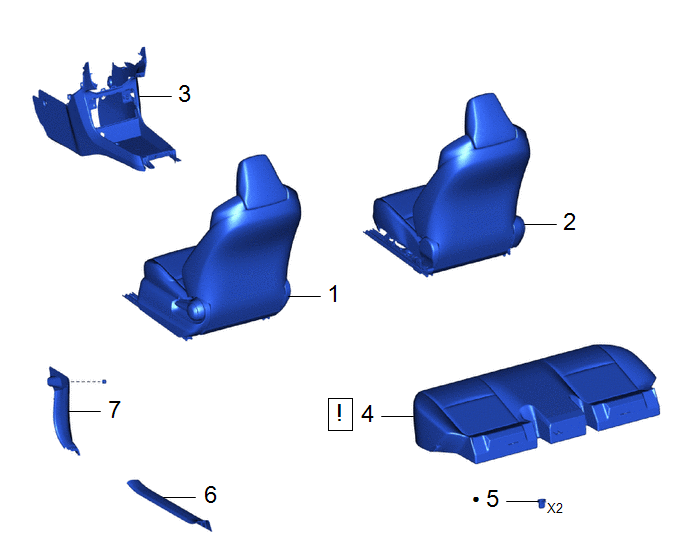

Procédure		N° de référence
1	ENSEMBLE DE SIEGE AVANT GAUCHE	-	-	-	-
2	ENSEMBLE DE SIEGE AVANT DROIT	-	-	-	-
3	ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE	-	-	-	-
4	ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE	-		-	-
5	CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE	72693	-	-	-
6	PLAQUE DE SEUIL DE PORTE AVANT GAUCHE	67914B	-	-	-
7	SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE	62112A	-	-	-

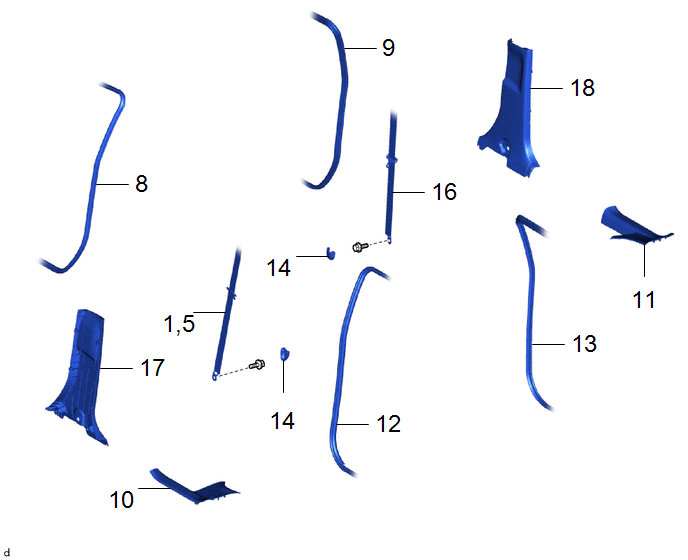

Procédure		N° de référence
8	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE	62312B	-	-	-
9	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE	62311B	-	-	-
10	PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE	67918A	-	-	-
11	PLAQUE DE SEUIL DE PORTE ARRIERE DROITE	67917A	-	-	-
12	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE GAUCHE	62332A	-	-	-
13	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE DROITE	62331A	-	-	-
14	CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE	73233	-	-	-
1,5	ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE	73220	-	-	-
16	ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE	73210	-	-	-
17	GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE	62414A	-	-	-
18	GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT	62413A	-	-	-

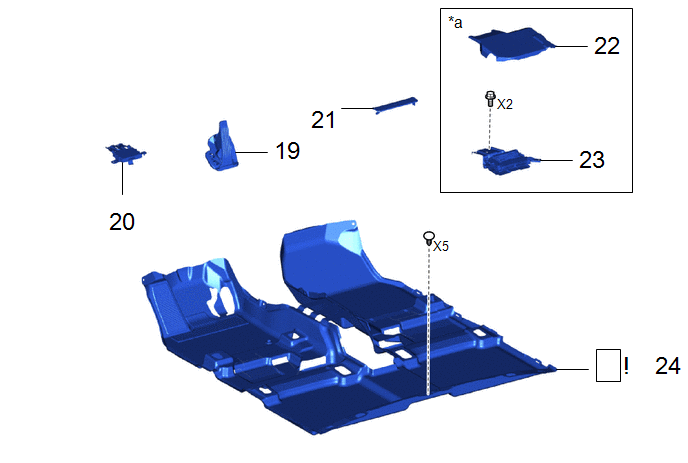

Procédure		N° de référence
19	ENSEMBLE DE PEDALE D'ACCELERATEUR	78010F	-	-	-
20	ECU DE COMMUNICATION	892D0	-	-	-
21	CACHE DE PLAQUE DE MISE EN GARDE DE PLANCHER AVANT	58569D	-	-	-
22	CACHE D'AMPLIFICATEUR AUDIO	86183E	-	-	-
23	ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO AVEC SUPPORT	-	-	-	-
24	ENSEMBLE DE MOQUETTE AVANT	58510D		-	-

Procédure		N° de référence
25	PLAQUE DE FIXATION SUPERIEURE DE TAPIS	58694B		-	-

PROCÉDURE

1. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE

• Pour siège à réglage manuel:

  Cliquer ici

• Pour siège à réglage électrique:

  Cliquer ici

2. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT

(a) Procéder de la même manière que pour le côté gauche.

3. DEPOSER L'ENSEMBLE DE BOITIER DE COMPARTIMENT DE CONSOLE

Cliquer ici

4. DEPOSER L'ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE

Cliquer ici

5. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

Cliquer ici

6. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

Cliquer ici

7. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE

Cliquer ici

8. RETIRER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE

Cliquer ici

9. SEPARER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT DROITE

(a) Procéder de la même manière que pour le côté gauche.

10. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE

Cliquer ici

11. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE

(a) Procéder de la même manière que pour le côté gauche.

12. DÉBRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE GAUCHE

Cliquer ici

13. SEPARER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE DROITE

(a) Procéder de la même manière que pour le côté gauche.

14. DEPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE

Cliquer ici

15. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE

Cliquer ici

16. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

(a) Procéder de la même manière que pour le côté gauche.

17. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE

Cliquer ici

18. DEPOSER LE GARNISSAGE INFERIEUR DROIT DE MONTANT CENTRAL

(a) Procéder de la même manière que pour le côté gauche.

19. DEPOSER L'ENSEMBLE DE PEDALE D'ACCELERATEUR

Cliquer ici

20. DEPOSER L'ECU DE COMMUNICATION

Cliquer ici

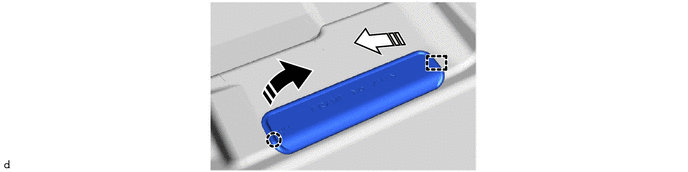

21. DEPOSER LE CACHE DE PLAQUETTE DE MISE EN GARDE DE PLANCHER AVANT

Déposer dans cette Direction (1)

Déposer dans ce sens (2)

22. DEPOSER LE CACHE D'AMPLIFICATEUR AUDIO (avec amplificateur de l'élément stéréo)

Cliquer ici

23. DEPOSER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO AVEC SUPPORT (avec amplificateur de l'élément stéréo)

Cliquer ici

24. DEPOSER L'ENSEMBLE DE TAPIS DE SOL AVANT

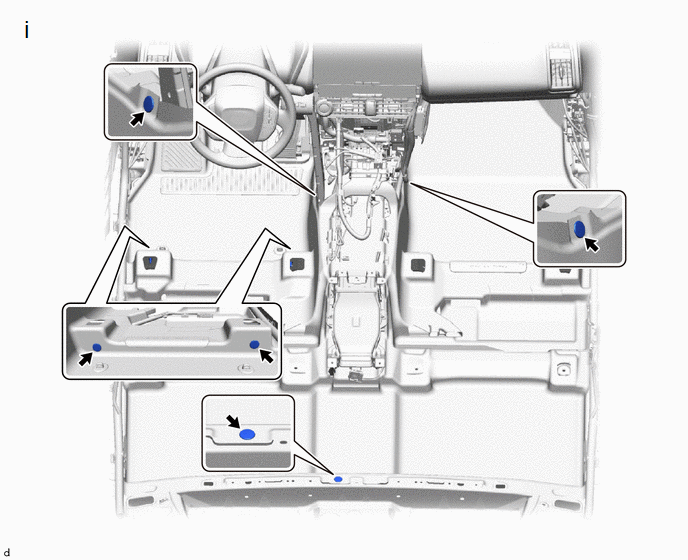

(1) Déposer les 5 agrafes.

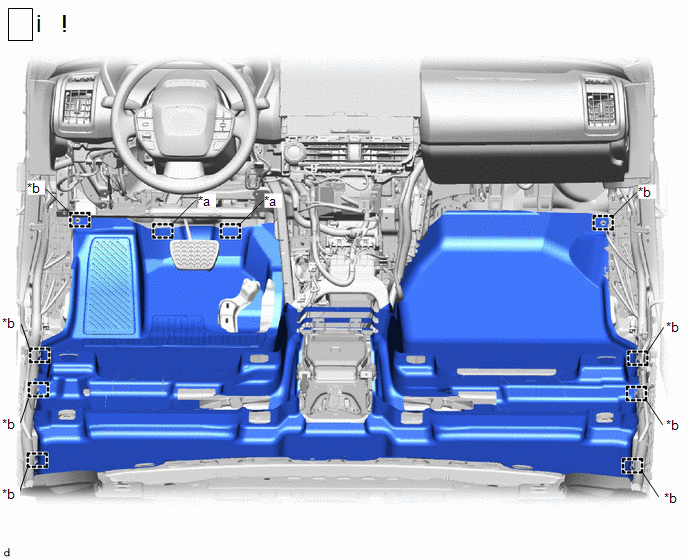

(1) Libérer les dispositifs de fixation et les guides pour déposer l'ensemble de moquette avant.

REMARQUE:

Ne pas tirer fermement sur la partie fendue de l'ensemble de moquette avant pour ne pas l'endommager.

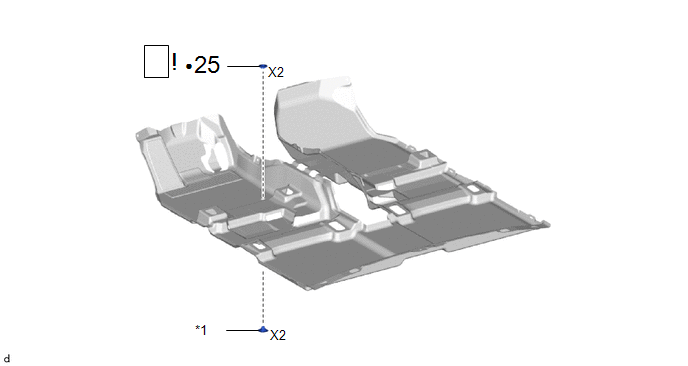

25. DEPOSER LA PLAQUE DE FIXATION SUPERIEURE DE TAPIS

REMARQUE: Tirer dessus avec force en veillant à ne pas déformer les orifices de la plaque de fixation de l'ensemble de moquette avant. Ne pas déposer les renforts à l'arrière des orifices de fixation de la plaque de fixation de tapis de l'ensemble de moquette avant. Si les orifices de fixation de la plaque de fixation de tapis de sol de l'ensemble de moquette avant sont endommagés ou déformés, remplacer l'ensemble de moquette avant. CONSEIL: Effectuer cette procédure uniquement lorsque le remplacement de la plaque de fixation de tapis est nécessaire.

Déposer dans cette Direction (1)

Déposer dans ce sens (2)

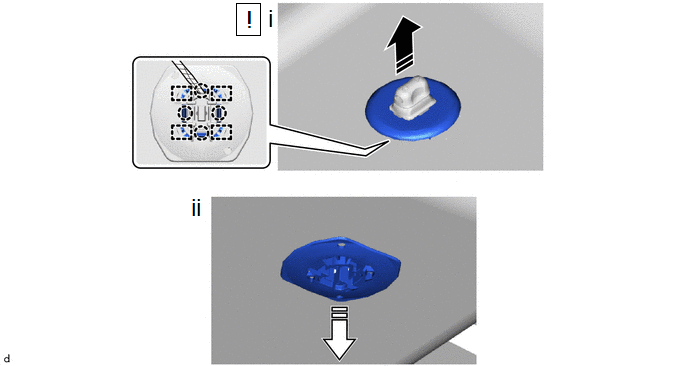

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes et les guides pour déposer la plaque supérieure de fixation de tapis de la plaque de fixation inférieure de tapis et de l'ensemble de moquette avant, comme indiqué sur le schéma.

(2) Déposer la plaque de fixation inférieure de tapis, comme indiqué sur le schéma.

(b) Procéder de la même manière pour le côté opposé.
