DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de rétroviseur intérieur sont indiquées ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Tringlerie |
|---|---|---|---|
| Ensemble de rétroviseur intérieur |
Enregistrer les codes du système d'ouverture de porte de garage |
Système de dispositif d'ouverture de porte de garage |
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 2 |
86466E |
|
- | - |
|
2 | CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 1 |
86466D |
|
- | - |
|
3 | ENSEMBLE DE RETROVISEUR INTERIEUR |
87810 |
|
- | - |
PROCÉDURE
1. DEPOSER LE COUVERCLE DE RECONNAISSANCE AVANT N° 2
|
|
Cliquer ici |
2. DEPOSER LE CACHE DE CAMERA DE RECONNAISSANCE DE MARCHE AVANT N° 1
|
|
Cliquer ici |

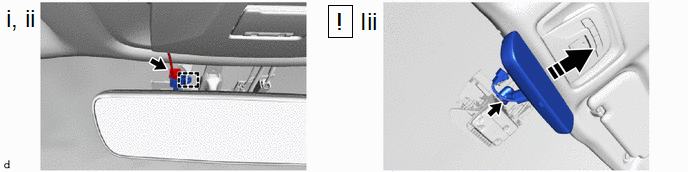

3. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR
.png) |
Déposer dans ce sens | - |
- |
(1) Débrancher le connecteur.
(2) Désengager l'attache.
(3) A l'aide d'une clé à douille "TORX" T20, déposer la vis et l'ensemble de rétroviseur intérieur, comme indiqué sur le schéma.
