EMPLACEMENT DES PIECES

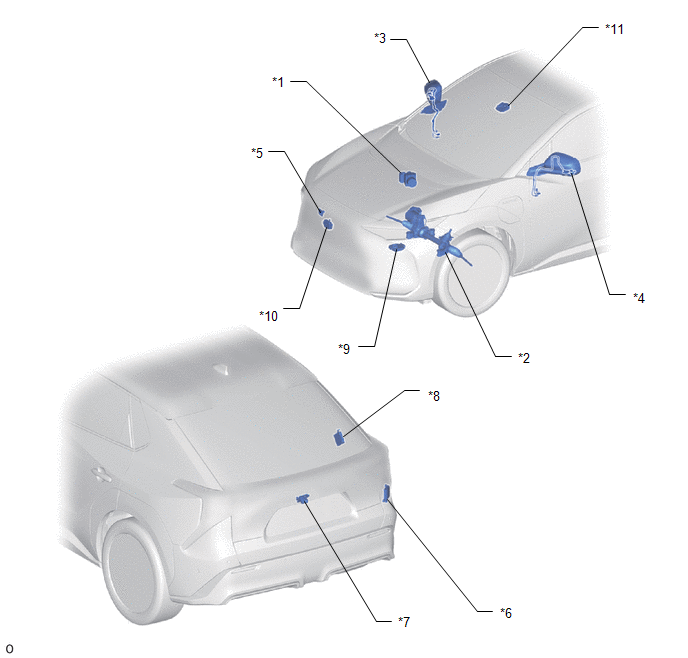

SCHEMA
|
*1 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE N° 2 |
*2 | ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE ET CREMAILLERE - ECU DE DIRECTION ASSISTEE |
|
*3 | ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR DROIT - ENROULEUR DE RETROVISEUR EXTERIEUR DROIT - ENSEMBLE DE CAMERA DE TELEVISION LATERALE DROITE - TEMOIN D'AIDE AU STATIONNEMENT DROIT |
*4 | ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR GAUCHE - ENROULEUR DE RETROVISEUR EXTERIEUR GAUCHE - ENSEMBLE DE CAMERA DE TELEVISION LATERAL GAUCHE - TEMOIN D'AIDE AU STATIONNEMENT GAUCHE |
|
*5 | ENSEMBLE DE CAMERA DE TELEVISION AVANT |
*6 | CAPTEUR DE MONITEUR D'ANGLE MORT DROIT (B) |
|
*7 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
*8 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |
|
*9 | SOUS-ENSEMBLE D'ECU DE PHARE GAUCHE |
*10 | ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
|
*11 | CAMERA DE RECONNAISSANCE DE MARCHE AVANT |
- | - |

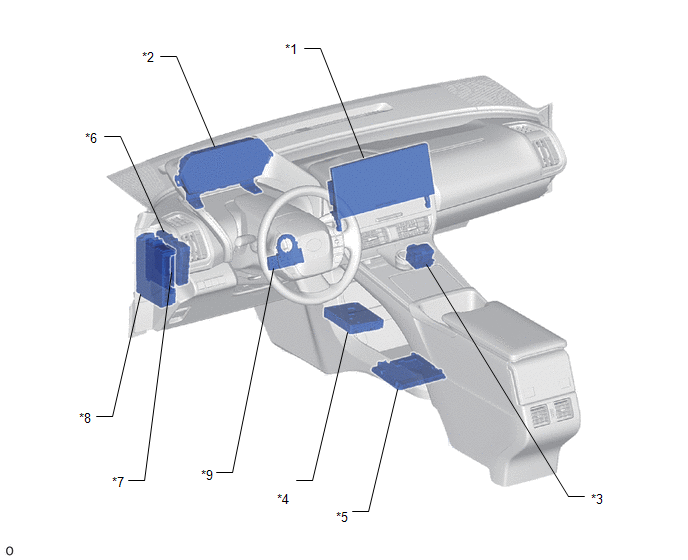

SCHEMA
|
*1 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*3 | ENSEMBLE DE COMODO - CONTACTEUR DE MONITEUR DE VISION PANORAMIQUE |
*4 | EMETTEUR-RECEPTEUR TELEMATIQUE |
|
*5 | ECU D'AIDE AU STATIONNEMENT |
*6 | ECU DE COMMANDE EV |
|
*7 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*8 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE ECU-DCC N° 3 FUSIBLE ECU-IG N° 1 |
|
*9 | CAPTEUR D'ANGLE DE BRAQUAGE |
- | - |
