Toyota bZ4X - Manuel de réparation (2021-2024): Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de siège avant gauche sont indiquées ci-dessous.

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

REMARQUE:

• Après avoir mis le contacteur d'allumage en position OFF, le système de navigation enregistre les différents types de réglage et de mémoire. Ainsi, après avoir mis le contacteur d'allumage en position OFF, veiller à attendre 3 minutes minimum avant de débrancher le câble de la borne négative (-) de la batterie.
• Lorsque le câble est débranché de la borne négative (-) de la batterie auxiliaire et que le réglage de verrouillage de sécurité a été activé, les opérations d'affichage multifonction seront désactivées au démarrage suivant, sauf si le mot de passe est entré. Veiller à vérifier le réglage de verrouillage de sécurité avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire.
• Si l'ensemble d'airbag de siège avant s'est déployé, remplacer l'ensemble d'airbag de siège avant, le sous-ensemble d'armature de dossier de siège avant, le rembourrage de dossier de siège avant de type séparé et la housse de dossier de siège avant de type séparé par les pièces nécessaires en fonction des dommages causés par la collision.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Tringlerie
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Fermer complètement et manuellement la porte de coffre. CONSEIL: L'initialisation n'est pas nécessaire si les procédures ci-dessus sont effectuées alors que la porte de coffre est fermée.
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

• Procéder de la même manière pour les côtés conducteur et passager avant.
• La procédure ci-dessous concerne le côté conducteur.

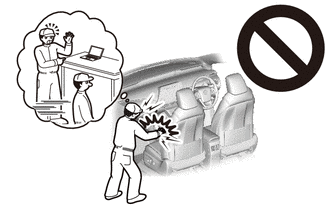

MESURE DE PRECAUTION / REMARQUE / CONSEIL

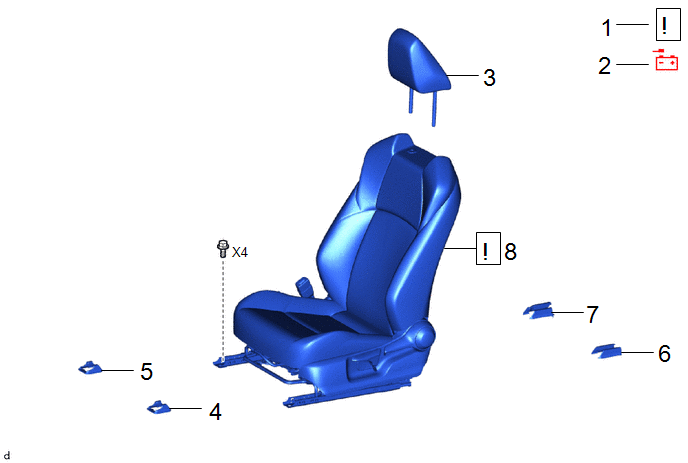

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	CABLE DE LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE	-	-	-	-
3	ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT	71910A	-	-	-
4	CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT	72124	-	-	-

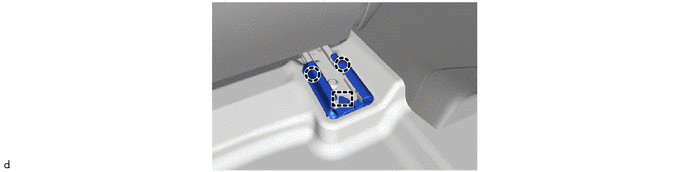

5	CACHE DE SUPPORT DE GLISSIERE INTERIEURE DE SIEGE AVANT	72128A	-	-	-
6	CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE	72138N	-	-	-
7	CACHE DE SUPPORT DE GLISSIERE INTERIEURE DE SIEGE ARRIERE	72158E	-	-	-
8	ENSEMBLE DE SIEGE AVANT	-		-	-

PROCÉDURE

1. MESURES DE PRECAUTION

ATTENTION:

Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.

Cliquer ici

REMARQUE:

Une fois le contact coupé, il se peut qu'il y ait un délai d'attente avant le débranchement de la borne négative (-) de la batterie auxiliaire.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

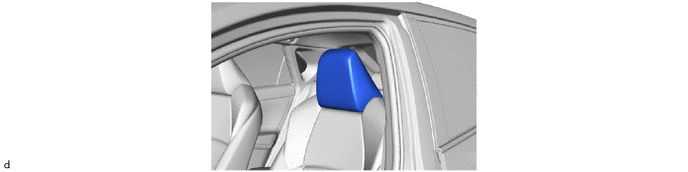

3. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT

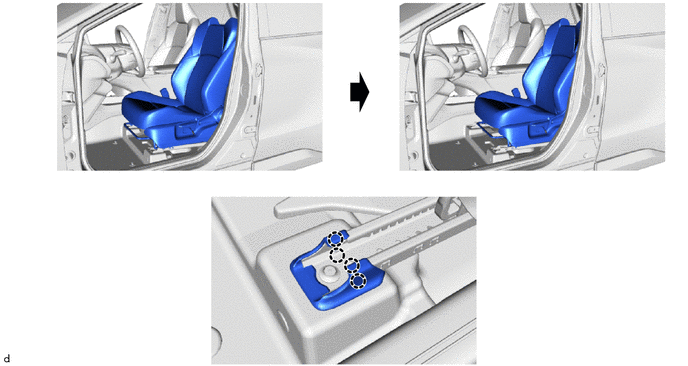

4. DEPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT

5. DEPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT

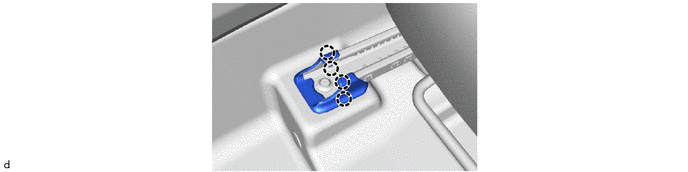

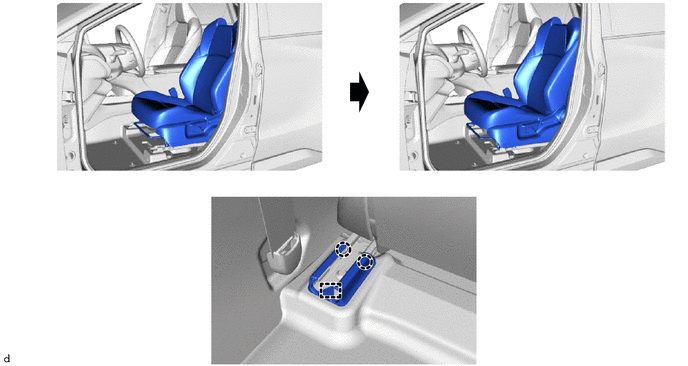

6. DEPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE

7. DEPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE ARRIERE

8. DEPOSER L'ENSEMBLE DE SIEGE AVANT

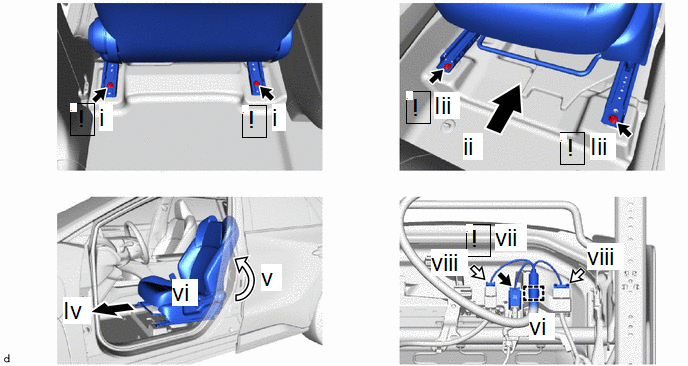

(1) A l'aide d'une clé à douille "TORX" T50, déposer les 2 boulons situés sur la partie arrière de l'ensemble de siège avant droit.

(2) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant le plus possible vers l'arrière.

(3) A l'aide d'une clé à douille "TORX" T50, déposer les 2 boulons situés sur la partie avant de l'ensemble de siège avant.

(4) Actionner la poignée de réglage de glissière de siège et déplacer l'ensemble de siège avant le plus possible vers le centre.

(5) Actionner la poignée de déverrouillage de dispositif de réglage d'inclinaison de siège et amener le dossier de siège en position verticale.

(6) Désengager l'attache.

(7) Débrancher le connecteur de l'ensemble d'airbag de siège avant sous l'ensemble de siège avant.

REMARQUE:

En débranchant un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

(8) Débrancher les connecteurs.

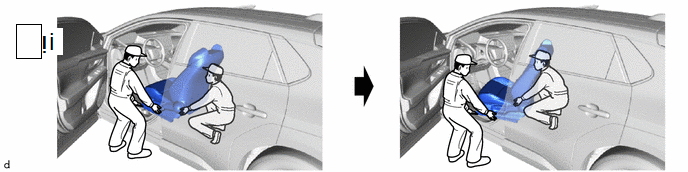

(1) Déposer l'ensemble de siège avant comme indiqué sur le schéma.

REMARQUE:

• Au moins 2 personnes sont nécessaires lors du déplacement de l'ensemble de siège avant vers l'extérieur du véhicule.
• Protéger le pied de siège avant.
• Veiller à ne pas endommager l'ensemble de siège avant, l'extérieur de la carrosserie ou l'intérieur de la carrosserie.
