DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces sont déposées et reposées ou remplacées lors de la dépose/repose de l'ECU de commande EV sont décrites ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé|
Pièce remplacée ou procédure effectuée |
Procédures à effectuer | Effet/fonction inopérante lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
ECU de commande EV | Mettre à jour de la clé de sécurité de l'ECU |
L'historique de commande de véhicule (RoB) est enregistré |
|
|
Configuration de l'ECU |
- |
| |
|
Enregistrement du code |
Le système de commande hybride ne peut pas démarrer |
| |
|
Effectuer l'enregistrement du numéro d'identification du véhicule (VIN) |
Les DTC sont enregistrés |
| |
|
Informations relatives aux caractéristiques du contacteur |
L'historique de commande de véhicule (RoB) est enregistré |
|
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

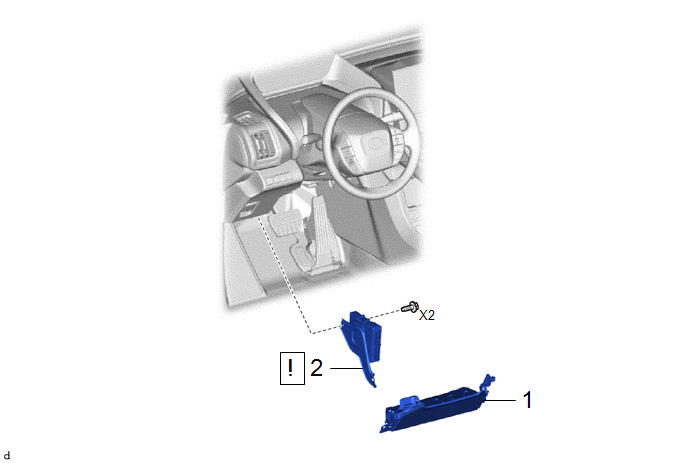

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 1 |
73900 | - |
- | - |
|
2 | ECU DE COMMANDE EV |
89981D |
|
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
.gif)

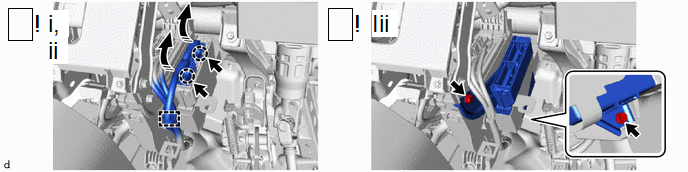

2. DEPOSER L'ECU DE COMMANDE DE EV
.png) |
Déposer dans ce sens | - |
- |
(1) Libérer l'attache de faisceau de câbles.
(2) Libérer les 2 griffes et tirer les leviers de verrouillage vers le haut pour débrancher les 2 connecteurs, comme indiqué sur le schéma.
(3) Déposer les 2 boulons et l'ECU de commande EV.
