Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Procédure		N° de référence

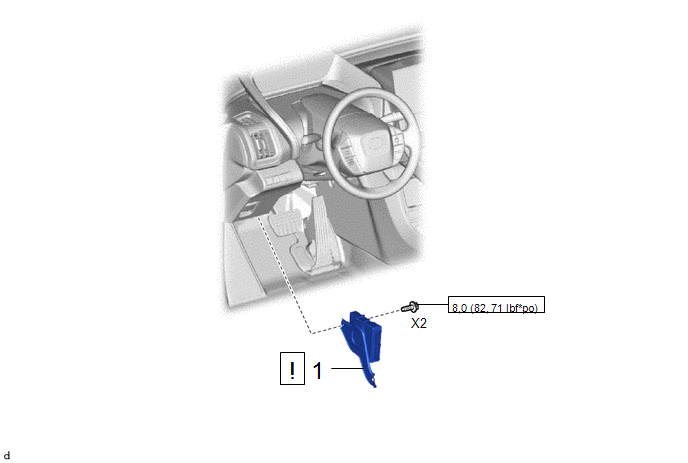

1	ECU DE COMMANDE EV	89981D		-	-

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

Procédure		N° de référence

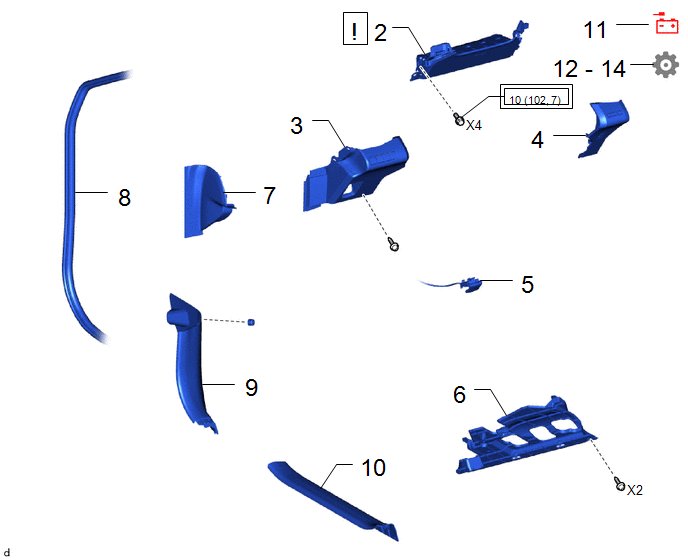

2	ENSEMBLE D'AIRBAG DE TABLEAU DE BORD INFERIEUR N° 1	73900		-	-
3	SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD	55045	-	-	-
4	SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD	-	-	-	-
5	SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE SERRURE DE CAPOT	53601	-	-	-
6	SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1	55606	-	-	-
7	PANNEAU LATERAL DE TABLEAU DE BORD N° 2	55318F	-	-	-
8	BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE	62312B	-	-	-
9	SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE	62112A	-	-	-
10	PLAQUE DE SEUIL DE PORTE AVANT GAUCHE	67914B	-	-	-
11	CABLE VERS LA BORNE NEGATIVE DE BATTERIE AUXILIAIRE	-	-	-	-
12	ENREGISTREMENT DE NUMERO D'IDENTIFICATION DU VEHICULE (VIN) OU DE NUMERO DE CHASSIS	-	-	-
13	CONFIGURATION DE L'ECU	-	-	-
14	MISE A JOUR DE LA CLE DE SECURITE DE L'ECU	-	-	-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)

-

-

Procédure		N° de référence

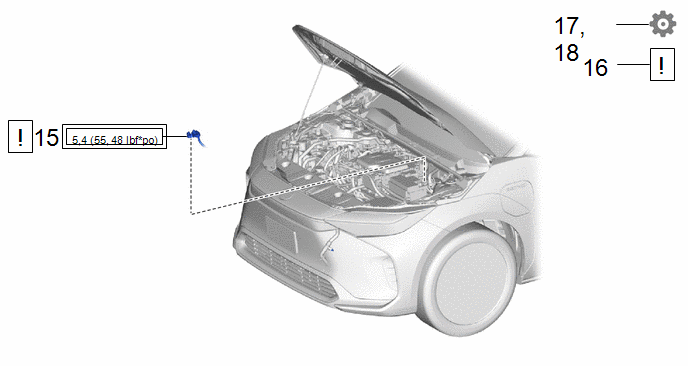

1,5	DEPOSER ET REPOSER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE	-		-	-
16	VERIFIER LE TEMOIN SRS	-		-	-
17	INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE	-	-	-
18	EFFECTUER L'INITIALISATION	-	-	-

Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi)

-

-

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Après avoir remplacé l'ECU de commande de véhicule hybride, s'assurer d'effectuer l'enregistrement du numéro d'identification du véhicule (vin) ou du numéro de châssis, de la configuration d'ECU et de la mise à jour de la clé de sécurité de l'ECU.
• Après avoir effectué le numéro d'identification du véhicule (VIN) ou l'enregistrement du numéro de châssis, la procédure de configuration d'ECU et la procédure de mise à jour de la procédure de la clé de sécurité d'ECU, s'assurer d'effectuer la procédure d'initialisation lorsque le câble a été débranché puis rebranché à la borne négative (-) de la batterie auxiliaire.

PROCÉDURE

1. REPOSER L'ECU DE COMMANDE DE EV

Reposer dans ce sens

-

-

(1) Reposer l'ECU de commande EV à l'aide des 2 boulons.

Torque:

8,0 N·m {82 kgf·cm, 71s in·lbf}

REMARQUE:

S'assurer que l'ECU de commande de véhicule hybride est solidement posée.

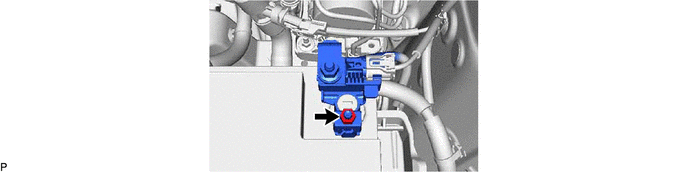

(2) Brancher les 2 connecteurs et abaisser les leviers de verrouillage pour engager les 2 griffes, puis verrouiller le connecteur comme indiqué sur le schéma.

(3) Engager l'attache du faisceau de câbles.

2. POSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1

Cliquer ici

3. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR GAUCHE DE TABLEAU DE BORD

4. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DROIT DE TABLEAU DE BORD

5. BRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT

6. POSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1

7. REPOSER LE PANNEAU LATERAL DE TABLEAU DE BORD N° 2

8. BRANCHER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT GAUCHE

9. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE

10. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

11. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

12. ENREGISTREMENT DE NUMERO D'IDENTIFICATION DU VEHICULE (VIN) OU DE NUMERO DE CHASSIS

Cliquer ici

13. CONFIGURATION DE L'ECU

Cliquer ici

14. MISE A JOUR DE LA CLE DE SECURITE DE L'ECU

Cliquer ici

15. DEPOSER ET REPOSER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

CONSEIL: Ces procédures sont effectuées afin de mettre à jour les informations du compteur.

Torque:

5,4 N·m {55 kgf·cm, 48 in·lbf}

16. VERIFIER LE TEMOIN SRS

Cliquer ici

17. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici

18. EFFECTUER L'INITIALISATION

Cliquer ici
