DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du sous-ensemble de bras inférieur de suspension n° 1 avant sont indiquées ci-dessous.
Procédures nécessaires après remplacement/Installé/remplacé|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
|
Suspension, pneu, etc. |
Initialisation de l'ECU d'aide au stationnement |
Avance du stationnement (avec stationnement avancé) |
|
|
Système de moniteur de vision panoramique |
| ||
|
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
| |
|
Réglage de la géométrie des roues avant |
Effectuer la procédure "Calibration" |
|
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

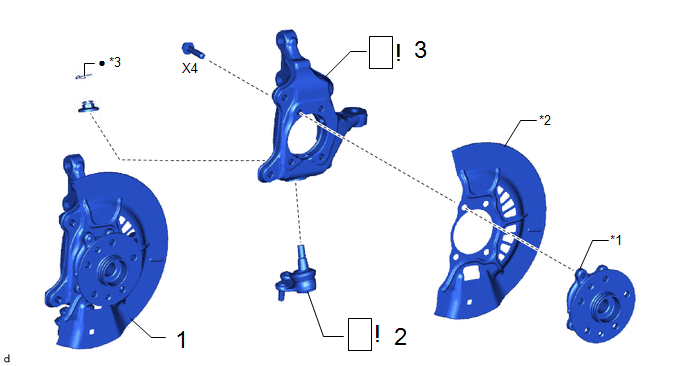

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'ESSIEU AVANT |
- | - |
- | - |
|
2 | ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT |
43340A |
|
- | - |
|
3 | ENSEMBLE DE PORTE-FUSEE DE DIRECTION |
- |
|
- | - |
|
*1 | SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT |
*2 | PARE-POUSSIERE DE FREIN A DISQUE AVANT |
|
*3 | GOUPILLE FENDUE |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE D'ESSIEU AVANT
Cliquer ici
2. DEPOSER L'ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT
|
Cliquer ici |
3. DEPOSER L'ENSEMBLE DE PORTE-FUSEE DE DIRECTION
(1) Serrer l'ensemble d'essieu avant dans un étau entre des plaques d'aluminium.
REMARQUE:
Ne pas serrer l'étau excessivement.

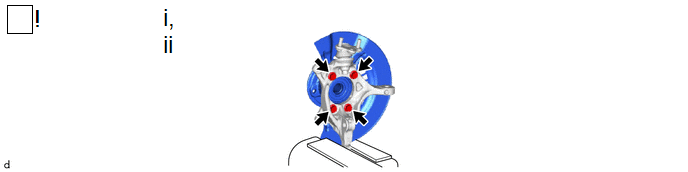

(2) Déposer les 4 boulons, le sous-ensemble de moyeu d'essieu avant et le pare-poussière de frein à disque avant du porte-fusée de direction.
REMARQUE:
