POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:
|

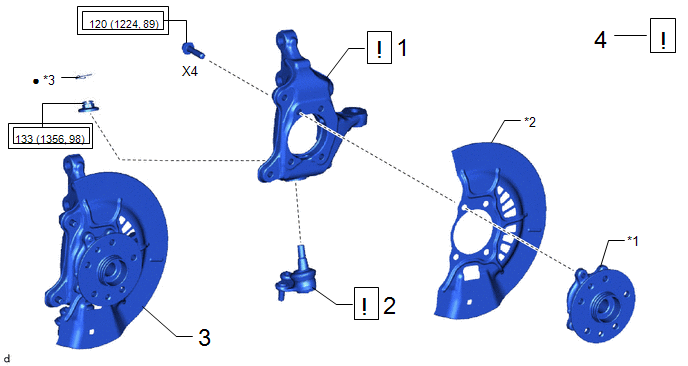

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE PORTE-FUSEE DE DIRECTION |
- |
|
- | - |
|
2 | ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT |
43340A |
|
- | - |
|
3 | ENSEMBLE D'ESSIEU AVANT |
- | - |
- | - |
|
4 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
|
*1 | SOUS-ENSEMBLE DE MOYEU D'ESSIEU AVANT |
*2 | PARE-POUSSIERE DE FREIN A DISQUE AVANT |
|
*3 | GOUPILLE FENDUE |
- | - |
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE PORTE-FUSEE DE DIRECTION

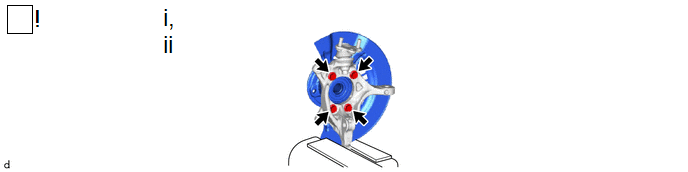

(1) Serrer le porte-fusée de direction entre les plaques d'aluminium d'un étau.
REMARQUE:
Ne pas serrer l'étau excessivement.
(2) Reposer le sous-ensemble de moyeu d'essieu avant et le pare-poussière de frein à disque avant sur le porte-fusée de direction à l'aide des 4 boulons.
Torque:
120 N·m {1224 kgf·cm, 89 ft·lbf}
REMARQUE:
2. REPOSER L'ENSEMBLE DE JOINT A ROTULE INFERIEUR AVANT
|
|
3. REPOSER L'ENSEMBLE D'ESSIEU AVANT
Cliquer ici
4. EFFECTUER L'INITIALISATION
|
Avance du stationnement (avec stationnement avancé) |
|
|
Système de moniteur de vision panoramique |
|
|
Système d'éclairage (EXT) |
|
