DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant de commencer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
.png)
Cliquer ici
.gif)
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à 35 km/h (22 mi/h) minimum pendant 5 secondes minimum. |
|
|
Système de feux de route adaptatifs |
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

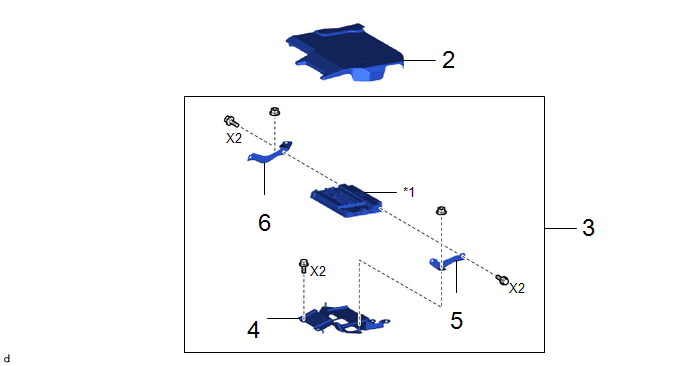

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

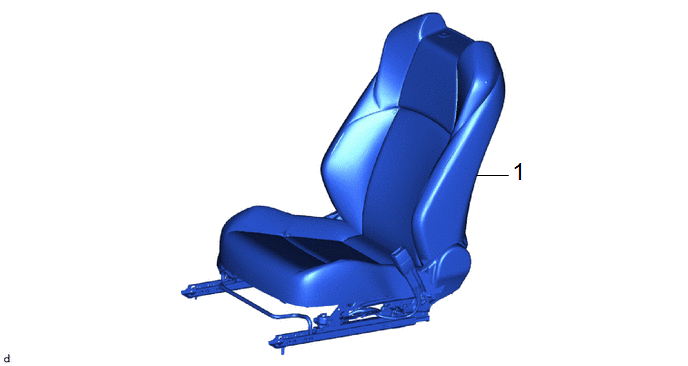

1 | ENSEMBLE DE SIEGE AVANT DROIT |
- | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
2 | CACHE D'AMPLIFICATEUR AUDIO |
86183E | - |
- | - |
|
3 | ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO AVEC SUPPORT |
- | - |
- | - |
|
4 | SUPPORT DE LECTEUR DE CASSETTES N° 3 |
86267 | - |
- | - |
|
5 | SUPPORT D'AMPLIFICATEUR N° 1 |
86285 | - |
- | - |
|
6 | SUPPORT D'AMPLIFICATEUR N° 2 |
86286B | - |
- | - |
|
*1 | ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE SIEGE AVANT DROIT
Cliquer ici
Cliquer ici

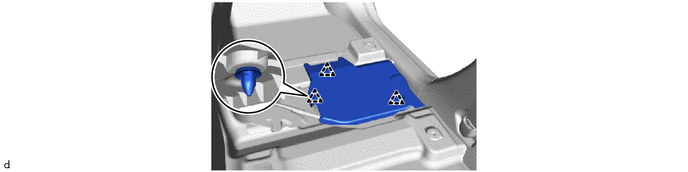

2. DEPOSER LE CACHE D'AMPLIFICATEUR AUDIO

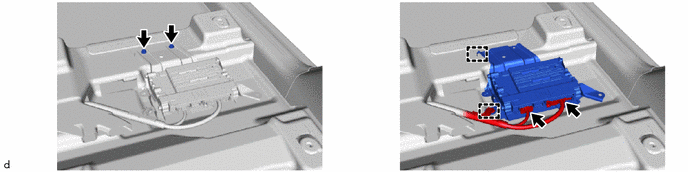

3. DEPOSER L'ENSEMBLE D'AMPLIFICATEUR DU COMPOSANT STEREO AVEC SUPPORT

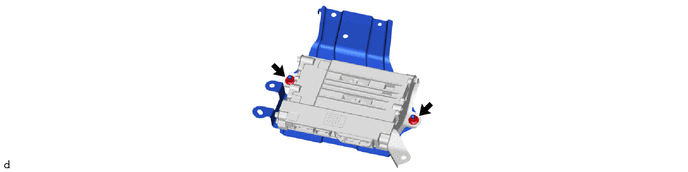

4. DEPOSER LE SUPPORT DE LECTEUR DE CASSETTES N° 3

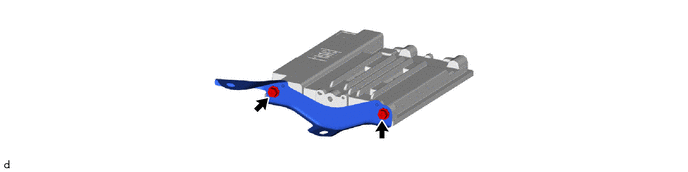

5. DEPOSER LE SUPPORT D'AMPLIFICATEUR N° 1

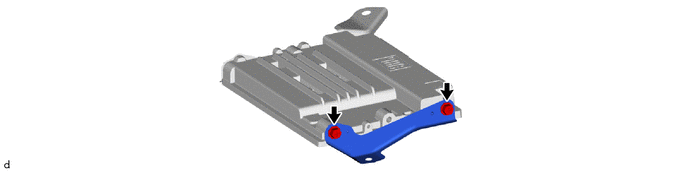

6. DEPOSER LE SUPPORT D'AMPLIFICATEUR N° 2
