Toyota bZ4X - Manuel de réparation (2021-2024): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du sous-ensemble d'ECU de phare gauche sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces
|
Pièce remplacée ou procédure effectuée |
Procédure à effectuer | Effet / Fonction inopérante lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
| Sous-ensemble d'ECU de phare gauche |
- Synchroniser les informations relatives au véhicule
- Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche
| Système d'éclairage (EXT) |
.gif) |
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante concerne le côté gauche.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

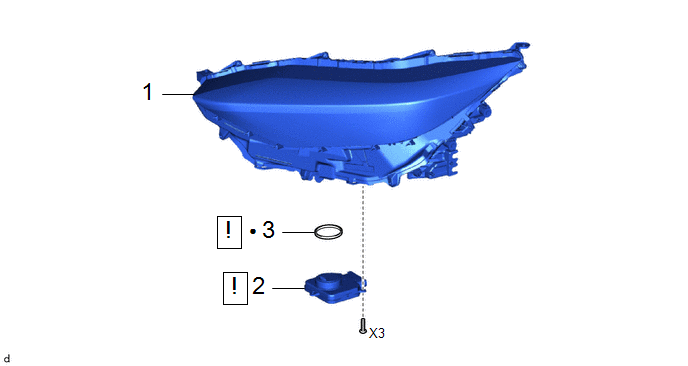

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) |
|
1 | ENSEMBLE DE PHARE |
81150 | - |
- | - |
|

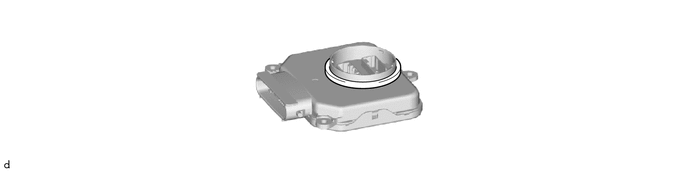

2 | SOUS-ENSEMBLE D'ECU DE PHARE |
81056A |
|
- | - |
|
3 | JOINT D'ETANCHEITE DE PHARE |
81134 |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE PHARE
Cliquer ici

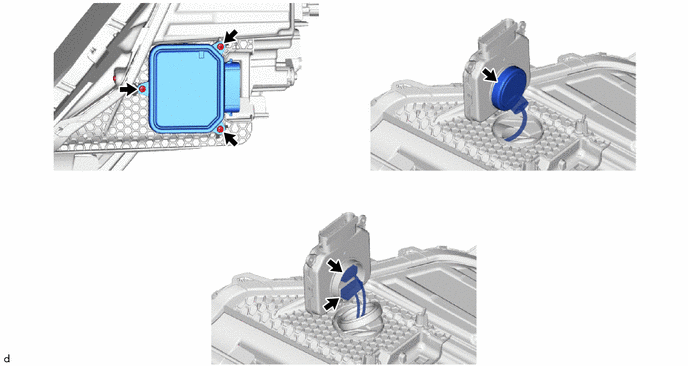

2. DEPOSER LE SOUS-ENSEMBLE D'ECU DE PHARE
|
|
REMARQUE:
- S'assurer de porter des gants en caoutchouc propres pour exécuter cette opération.
- Ne pas laisser de saleté ou de corps étrangers sur le bloc de phare ou sur d'autres éléments.
- La prévention de l'effet de l'électricité statique est nécessaire lors de cette procédure.
- L'effet de l'électricité statique déclenche des mesures correctives sur le SST (ensemble de tapis anti-statique de bureau) et prendre toutes les mesures de précaution nécessaires pour éviter d'endommager le système par une décharge électrostatique (ESD).
- Ne pas toucher le bloc de phare à mains nues.
- Empêcher les surfaces métalliques de s'encrasser, car de telles surfaces peuvent être endommagées même en étant essuyées légèrement avec un chiffon doux.
- S'il y a des traces de doigts ou des corps étrangers sur le bloc de phare ou sur d'autres éléments, les essuyer avec un chiffon doux.
- Ne pas nettoyer les pièces constitutives à l'aide d'un solvant. Les nettoyer uniquement à l'aide d'un chiffon sec.
- Veiller à remplacer le sous-ensemble d'ECU de phare par un élément neuf. Le non-respect de cette consigne peut provoquer une infiltration d'eau.
|
SST: 09890-47010
09891-04010
09891-04020
09891-04030
09891-04040
3. DEPOSER LE JOINT D'ETANCHEITE DE PHARE
|
|
REMARQUE:
- S'assurer de porter des gants en caoutchouc propres pour exécuter cette opération.
- Ne pas laisser de saleté ou de corps étrangers sur le bloc de phare ou sur d'autres éléments.
- La prévention de l'effet de l'électricité statique est nécessaire lors de cette procédure.
- L'effet de l'électricité statique déclenche des mesures correctives sur le SST (ensemble de tapis anti-statique de bureau) et prendre toutes les mesures de précaution nécessaires pour éviter d'endommager le système par une décharge électrostatique (ESD).
- Ne pas toucher le bloc de phare à mains nues.
- Empêcher les surfaces métalliques de s'encrasser, car de telles surfaces peuvent être endommagées même en étant essuyées légèrement avec un chiffon doux.
- S'il y a des traces de doigts ou des corps étrangers sur le bloc de phare ou sur d'autres éléments, les essuyer avec un chiffon doux.
- Ne pas nettoyer les pièces constitutives à l'aide d'un solvant. Les nettoyer uniquement à l'aide d'un chiffon sec.
- Veiller à remplacer le joint d'étanchéité de phare par un élément neuf. Le non-respect de cette consigne peut provoquer une infiltration d'eau.
|
SST: 09890-47010
09891-04010
09891-04020
09891-04030
09891-04040
