Toyota bZ4X - Manuel de réparation (2021-2024): Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante concerne le côté gauche.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

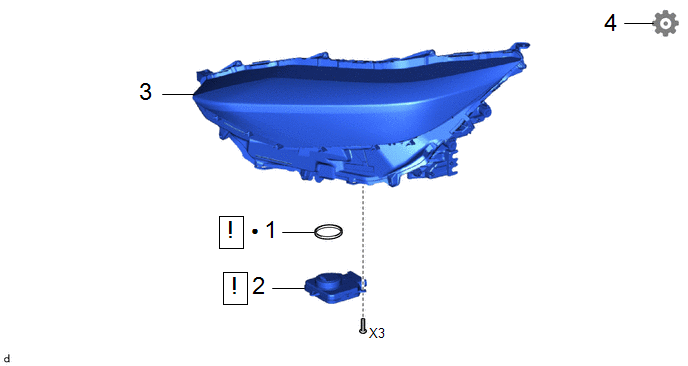

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) |
|
1 | JOINT D'ETANCHEITE DE PHARE |
81134 |
.gif) | | |
|
2 | SOUS-ENSEMBLE D'ECU DE PHARE |
81056A |
|
- | - |
|
3 | ENSEMBLE DE PHARE |
81150 | - |
- | - |
|
4 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER LE JOINT D'ETANCHEITE DE PHARE
|
|
REMARQUE:
- S'assurer de porter des gants en caoutchouc propres pour exécuter cette opération.
- Ne pas laisser de saleté ou de corps étrangers sur le bloc de phare ou sur d'autres éléments.
- La prévention de l'effet de l'électricité statique est nécessaire lors de cette procédure.
- L'effet de l'électricité statique déclenche des mesures correctives sur le SST (ensemble de tapis anti-statique de bureau) et prendre toutes les mesures de précaution nécessaires pour éviter d'endommager le système par une décharge électrostatique (ESD).
- Ne pas toucher le bloc de phare à mains nues.
- Empêcher les surfaces métalliques de s'encrasser, car de telles surfaces peuvent être endommagées même en étant essuyées légèrement avec un chiffon doux.
- S'il y a des traces de doigts ou des corps étrangers sur le bloc de phare ou sur d'autres éléments, les essuyer avec un chiffon doux.
- Ne pas nettoyer les pièces constitutives à l'aide d'un solvant. Les nettoyer uniquement à l'aide d'un chiffon sec.
- Veiller à remplacer le joint d'étanchéité de phare par un élément neuf. Le non-respect de cette consigne peut provoquer une infiltration d'eau.
|
SST: 09890-47010
09891-04010
09891-04020
09891-04030
09891-04040
2. REPOSER LE SOUS-ENSEMBLE D'ECU DE PHARE
|
|
REMARQUE:
- S'assurer de porter des gants en caoutchouc propres pour exécuter cette opération.
- Ne pas laisser de saleté ou de corps étrangers sur le bloc de phare ou sur d'autres éléments.
- La prévention de l'effet de l'électricité statique est nécessaire lors de cette procédure.
- L'effet de l'électricité statique déclenche des mesures correctives sur le SST (ensemble de tapis anti-statique de bureau) et prendre toutes les mesures de précaution nécessaires pour éviter d'endommager le système par une décharge électrostatique (ESD).
- Ne pas toucher le bloc de phare à mains nues.
- Empêcher les surfaces métalliques de s'encrasser, car de telles surfaces peuvent être endommagées même en étant essuyées légèrement avec un chiffon doux.
- S'il y a des traces de doigts ou des corps étrangers sur le bloc de phare ou sur d'autres éléments, les essuyer avec un chiffon doux.
- Ne pas nettoyer les pièces constitutives à l'aide d'un solvant. Les nettoyer uniquement à l'aide d'un chiffon sec.
- Veiller à remplacer le sous-ensemble d'ECU de phare par un élément neuf. Le non-respect de cette consigne peut provoquer une infiltration d'eau.
|
SST: 09890-47010
09891-04010
09891-04020
09891-04030
09891-04040
3. REPOSER L'ENSEMBLE DE PHARE
Cliquer ici
4. EFFECTUER L'INITIALISATION
Cliquer ici
