Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
|

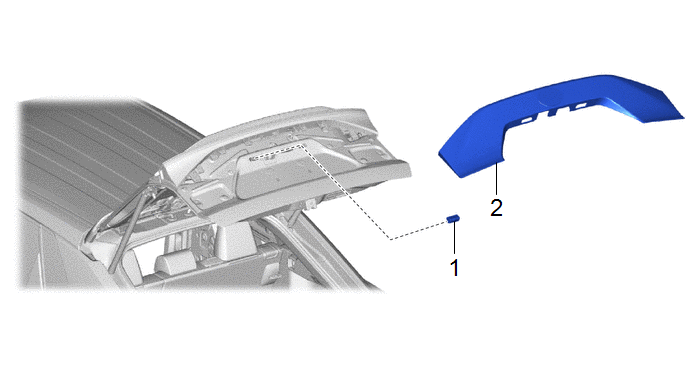

Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE |
76801 | - |
- | - |
|
2 | ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION |
81270 | - |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE
Cliquer ici .gif)

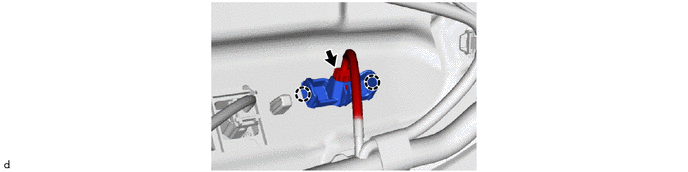

2. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION
Verification
VERIFICATION
PROCÉDURE
1. REPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION GAUCHE
(a) Vérifier l'ensemble d'éclairage de plaque d'immatriculation gauche.

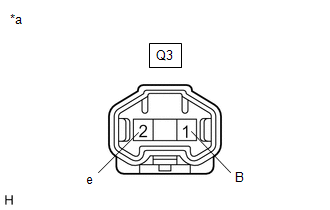

| (1) Appliquer 6,0 V (4 piles sèches en série) au connecteur et vérifier les conditions d'éclairage. REMARQUE: Ne pas appliquer une tension supérieure à 6,0 V. OK.: Cliquer sur Location & Routing(Q3) Cliquer sur Location & Routing(Q3) Cliquer sur Connector(Q3) Cliquer sur Connector(Q3)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage gauche de plaque d'immatriculation.
2. REPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION DROIT
(a) Vérifier l'ensemble d'éclairage droit de la plaque d'immatriculation.

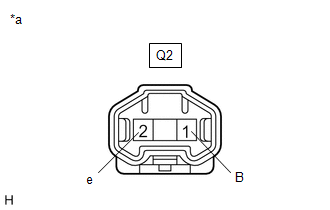

| (1) Appliquer 6,0 V (4 piles sèches en série) au connecteur et vérifier les conditions d'éclairage. REMARQUE: Ne pas appliquer une tension supérieure à 6,0 V. OK.: Cliquer sur Location & Routing(Q2) Cliquer sur Location & Routing(Q2) Cliquer sur Connector(Q2) Cliquer sur Connector(Q2)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'éclairage droit de plaque d'immatriculation.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION |
81270 | - |
- | - |
|
2 | SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE |
76801 | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION
2. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE
Cliquer ici .gif)
