DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
.png)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

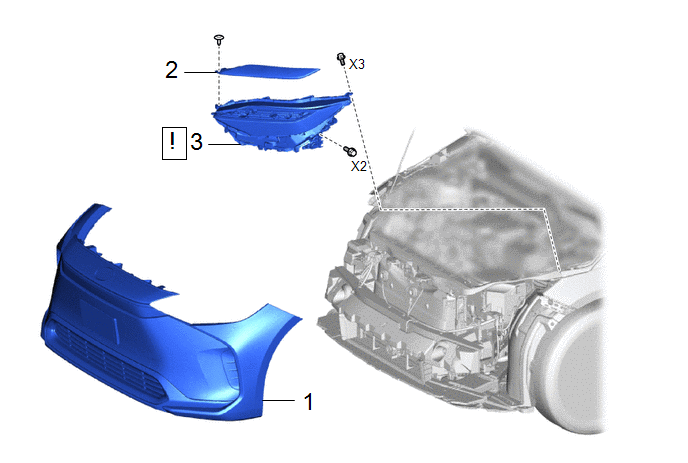

1 | ENSEMBLE DE PARE-CHOCS AVANT |
- | - |
- | - |
|
2 | CACHE DE PHARE |
53182E | - |
- | - |
|
3 | ENSEMBLE DE PHARE |
- |
|
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
.gif)
2. DEPOSER LE CACHE DE PHARE
Cliquer ici
3. DEPOSER L'ENSEMBLE DE PHARE
.png)
.png) |
Déposer dans ce sens | - |
- |

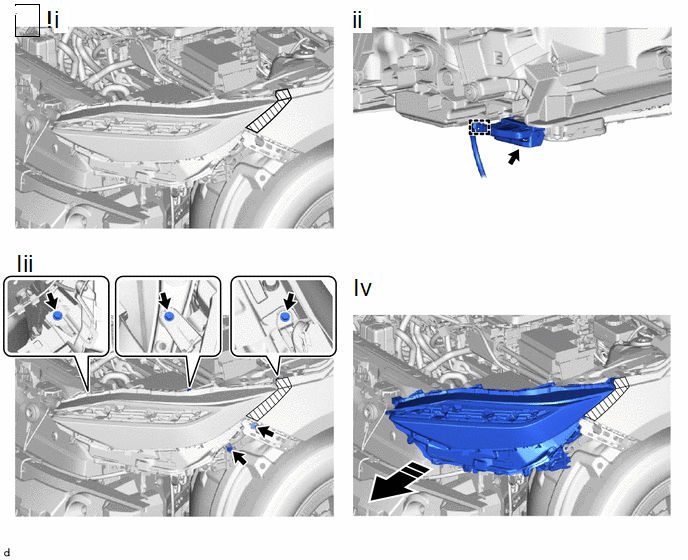

(1) Appliquer du ruban adhésif de protection autour de l'ensemble de phare comme indiqué sur le schéma.
(2) Libérer l'attache pour débrancher le connecteur.
(3) Déposer les 2 boulons et les 3 vis.
(4) Déposer l'ensemble de phares comme indiqué sur le schéma.
