DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

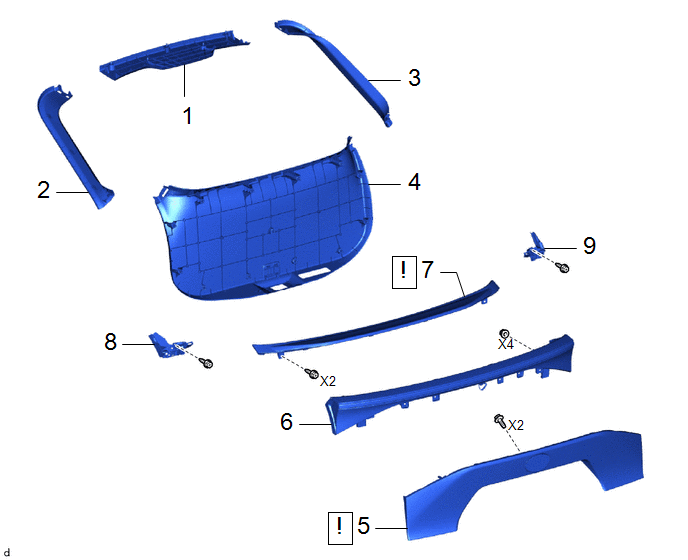

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | GARNISSAGE CENTRAL DE PORTE DE COFFRE |
67939B | - |
- | - |
|
2 | GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE |
67938A | - |
- | - |
|
3 | GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE |
67937B | - |
- | - |
|
4 | ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE |
67750 | - |
- | - |
|
5 | SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE |
76801 |
|
- | - |
|
6 | ENSEMBLE DE FEU ARRIERE |
- | - |
- | - |
|
7 | GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 2 |
76812B |
|
- | - |
|
8 | GARNISSAGE EXTERIEUR SUPERIEUR GAUCHE DE PORTE DE COFFRE |
76814 | - |
- | - |
|
9 | GARNISSAGE EXTERIEUR SUPERIEUR DROIT DE PORTE DE COFFRE |
76813 | - |
- | - |
PROCÉDURE
1. DEPOSER LE GARNISSAGE CENTRAL DE PORTE DE COFFRE
Cliquer ici
.gif)
2. DEPOSER LE GARNISSAGE LATERAL GAUCHE DE PORTE DE COFFRE
Cliquer ici
3. DEPOSER LE GARNISSAGE LATERAL DROIT DE PORTE DE COFFRE
(a) Procéder de la même manière que pour le côté gauche.
4. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE DE COFFRE
Cliquer ici

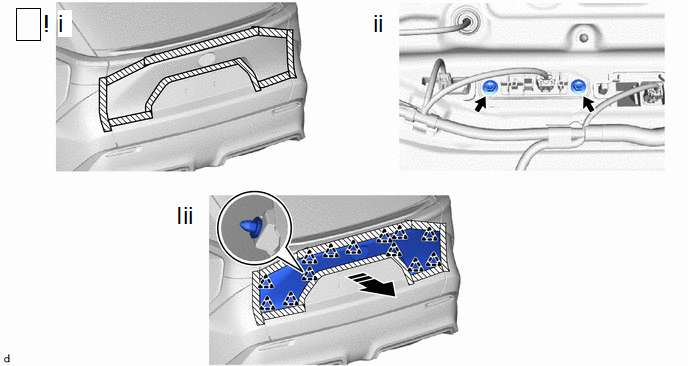

5. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE
.png) |
Déposer dans ce sens | - |
- |
(1) Appliquer du ruban adhésif de protection autour du sous-ensemble de garnissage extérieur de porte de coffre, comme indiqué sur le schéma.
(2) Retirer les 2 boulons.
(3) Libérer les agrafes pour déposer le sous-ensemble de garnissage extérieur de porte de coffre, comme indiqué sur le schéma.
6. DEPOSER L'ENSEMBLE DE FEU ARRIERE
Cliquer ici

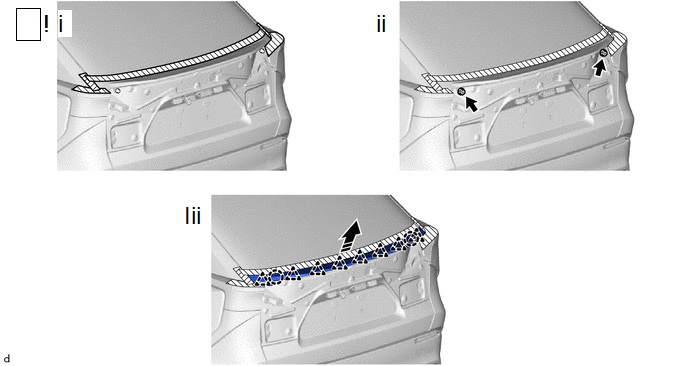

7. DEPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 2
|
|
Déposer dans ce sens | - |
- |
(1) Appliquer du ruban adhésif de protection autour du garnissage extérieur de porte de compartiment à bagages n° 2, comme indiqué sur le schéma.
(2) Déposer les 2 vis.
(3) Libérer les agrafes et les griffes pour déposer le garnissage extérieur de porte de compartiment à bagages n° 2, comme indiqué sur le schéma.

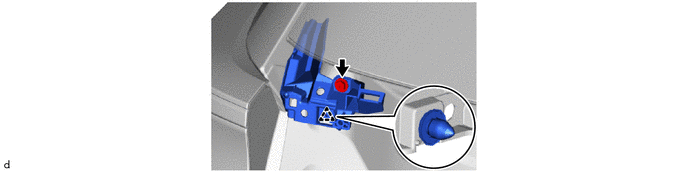

8. DEPOSER LE GARNISSAGE EXTERIEUR SUPERIEUR DE PORTE DE COFFRE GAUCHE
9. DEPOSER LE GARNISSAGE EXTERIEUR SUPERIEUR DE PORTE DE COFFRE DROIT
(a) Procéder de la même manière que pour le côté gauche.
