DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'obturateur de grille sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Ensemble d'obturateur de radiateur |
Changer les modes de commande d'obturateur de calandre et/ou procéder à l'initialisation |
Système d'obturateur de grille |
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL

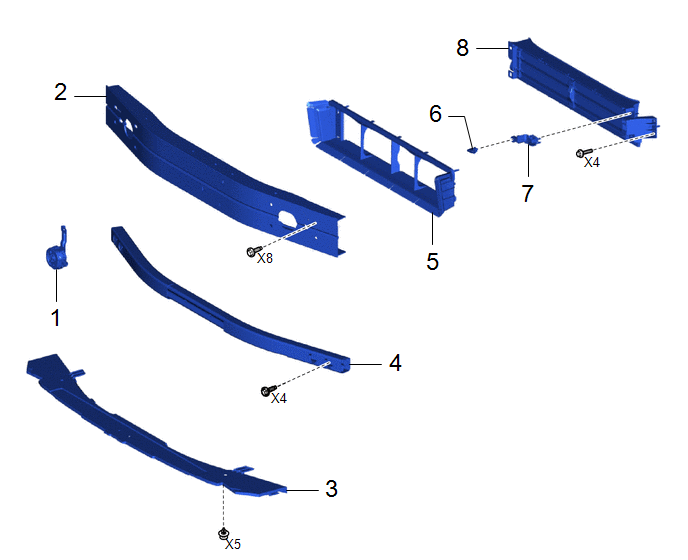

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2 |
86570A | - |
- | - |
|
2 | SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT |
52021 | - |
- | - |
|
3 | AMORTISSEUR INFERIEUR DE PARE-CHOCS AVANT |
52618 | - |
- | - |
|
4 | SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT N° 2 |
52029C | - |
- | - |
|
5 | PLAQUE DE GUIDAGE D'AIR LATERALE DROITE DE RADIATEUR AVANT |
16691A | - |
- | - |
|
6 | ENSEMBLE DE THERMISTANCE |
88790B | - |
- | - |
|
7 | SUPPORT DE THERMISTANCE DE REFROIDISSEUR |
88688S | - |
- | - |
|
8 | ENSEMBLE D'OBTURATEUR DE RADIATEUR |
53180D | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2
Cliquer ici
.gif)
2. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT
Cliquer ici
3. DEPOSER L'AMORTISSEUR INFERIEUR DE PARE-CHOCS AVANT
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT N° 2
Cliquer ici

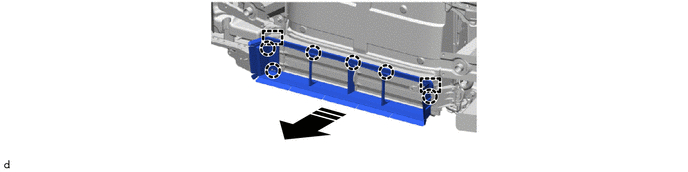

5. DEPOSER LA PLAQUE DE GUIDAGE D'AIR LATERALE DE RADIATEUR AVANT DROITE
.png) |
Déposer dans ce sens | - |
- |
6. DEPOSER L'ENSEMBLE DE THERMISTANCE
Cliquer ici
7. DEPOSER LE SUPPORT DE THERMISTANCE DE REFROIDISSEUR
Cliquer ici

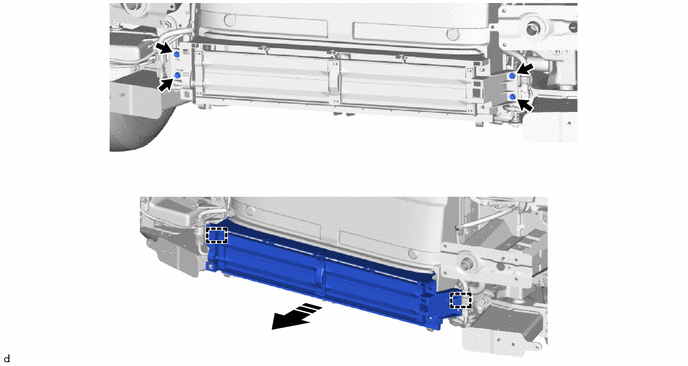

8. DEPOSER L'ENSEMBLE D'OBTURATEUR DE RADIATEUR
|
|
Déposer dans ce sens | - |
- |
