DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de pare-chocs avant sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure à effectuer | Effet / Fonction inopérante lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| *1: Même si la pièce n'est pas remplacée, il est nécessaire d'effectuer les procédures nécessaires indiquées après la repose. | |||
| Ensemble de pare-chocs avant*1 |
Réglage de vision de caméra de télévision avant |
Avance du stationnement (avec stationnement avancé) |
|
|
Système de moniteur de vision panoramique |
| ||
|
Ensemble de caméra de télévision avant*1 |
Réglage de vision de caméra de télévision avant |
Système de moniteur de vision panoramique |
|
|
Avance du stationnement (avec stationnement avancé) |
| ||
MESURE DE PRECAUTION / REMARQUE / CONSEIL

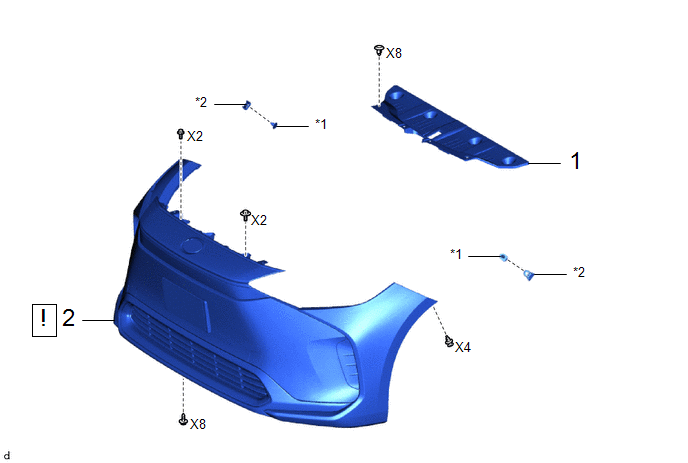

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | COUVERCLE D'OUVERTURE DE SUPPORT DE RADIATEUR |
53289A | - |
- | - |
|
2 | ENSEMBLE DE PARE-CHOCS AVANT |
- |
|
- | - |
|
*1 | AGRAFE DE MAINTIEN DE GOUPILLE |
*2 | DISPOSITIF DE RETENUE DE DOUBLURE D'AILE AVANT |
PROCÉDURE
1. DEPOSER LE CACHE D'OUVERTURE DE SUPPORT DU RADIATEUR
2. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT

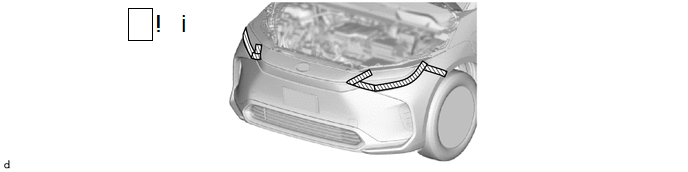

(1) Appliquer du ruban adhésif de protection autour de l'ensemble de pare-chocs avant comme indiqué sur le schéma.

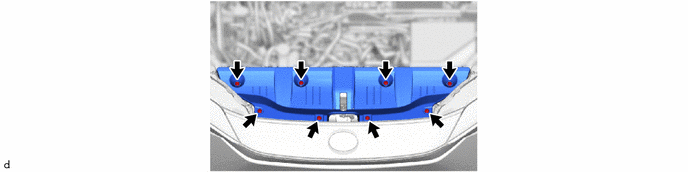

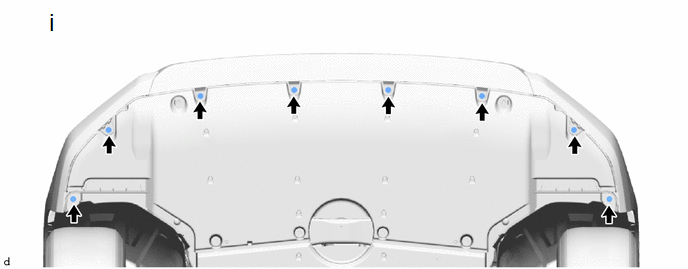

(1) Déposer les 8 vis.
.png) |
Détacher dans ce sens | - |
- |

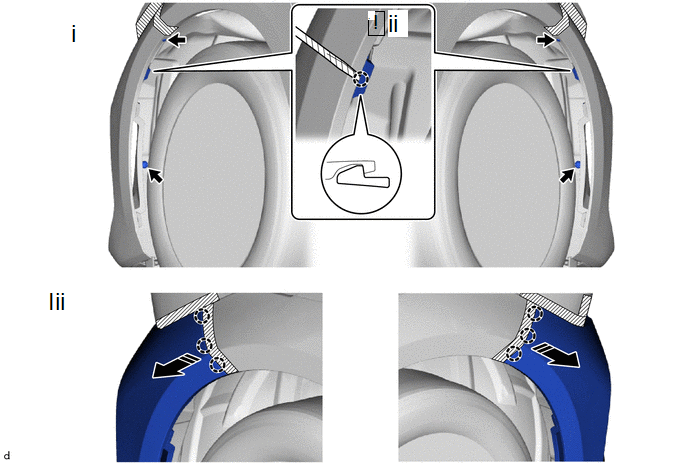

(1) Déposer les 4 agrafes.
(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour détacher les 2 dispositifs de retenue de doublure d'aile avant.

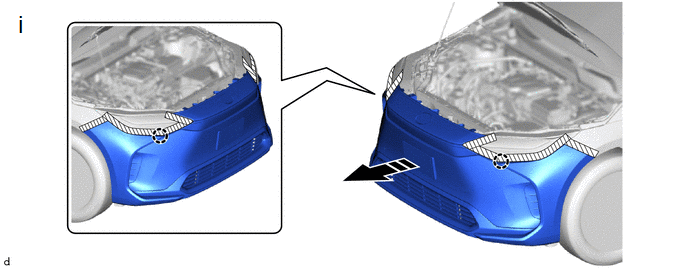

(3) Libérer les griffes pour détacher l'ensemble de pare-chocs avant, comme indiqué sur le schéma.

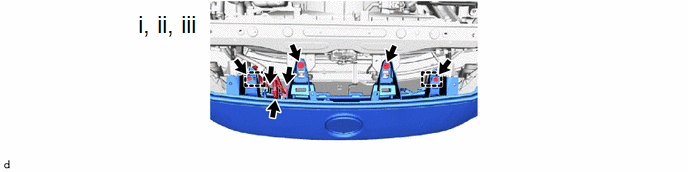

(1) Débrancher les 3 connecteurs.
(2) Déposer les 2 boulons et les 2 vis.
(3) Libérer les guides.
|
|
Déposer dans ce sens | - |
- |
(1) Libérer les griffes pour déposer l'ensemble de pare-chocs avant, comme indiqué sur le schéma.
|
|
Déposer dans ce sens | - |
- |

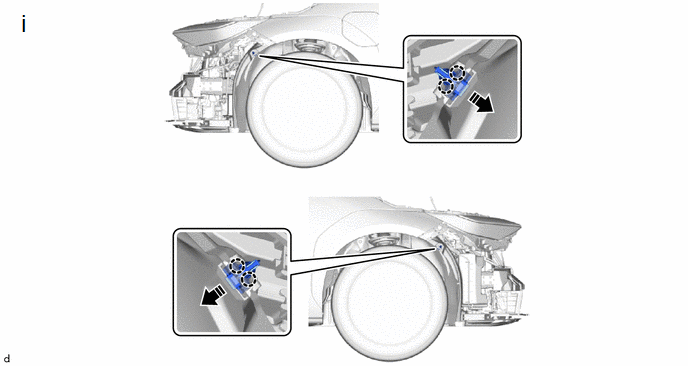

(1) Libérer les griffes pour déposer les 2 agrafes de maintien de goupille, comme indiqué sur le schéma.
|
|
Déposer dans ce sens | - |
- |

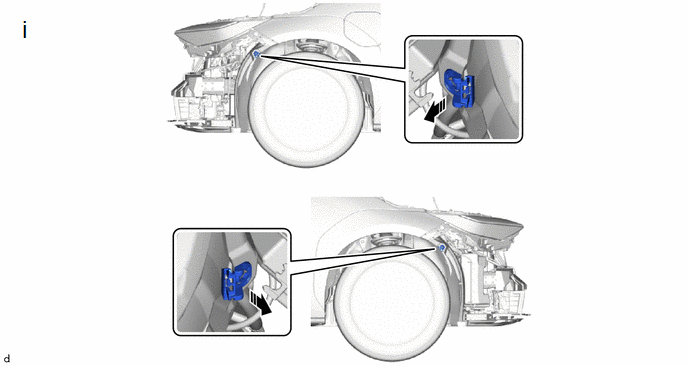

(1) Déposer les 2 dispositifs de retenue de doublure d'aile avant, comme indiqué sur le schéma.
