DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

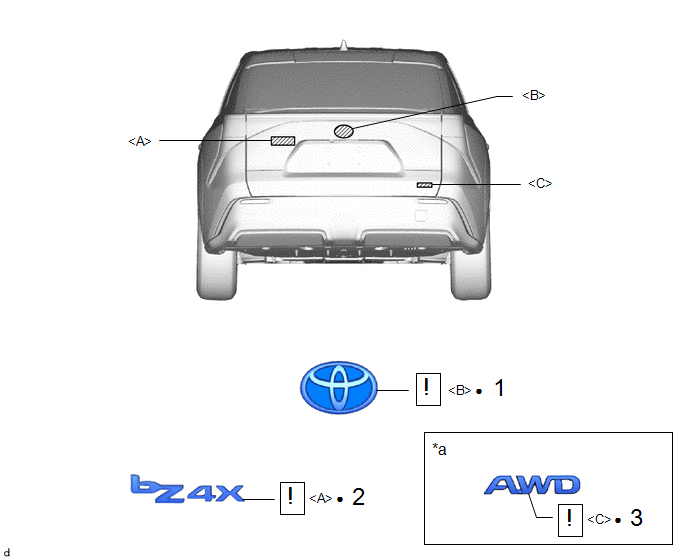

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | EMBLEME |
75741E |
|
- | - |
|
2 | EMBLEME DE PORTE DE COFFRE N° 1 |
75431A |
|
- | - |
|
3 | PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COFFRE N° 4 |
75444A |
|
- | - |
|
*a | Pour AWD |
- | - |
|
● | Pièce non réutilisable |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

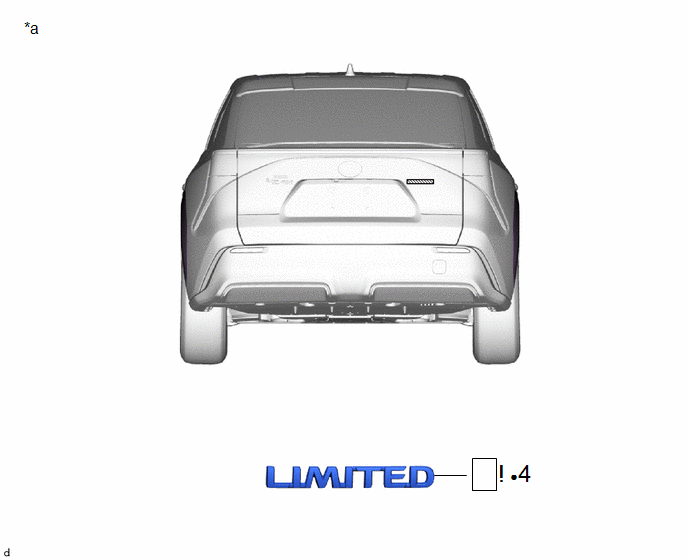

4 | PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COFFRE N° 3 |
75443 |
|
- | - |
|
*a | Avec repère de marque |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE

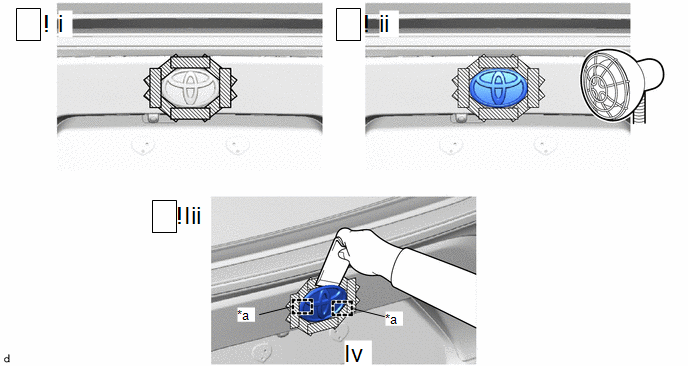

1. DEPOSER L'EMBLEME
|
*a | Goupille de position |
- | - |
(1) Appliquer du ruban adhésif de protection autour de l'emblème comme indiqué sur le schéma.
(2) A l'aide d'une lampe chauffante, chauffer la surface de l'emblème.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Emblème | 20 à 30°C (68 à 86°F) |
- | - |
|

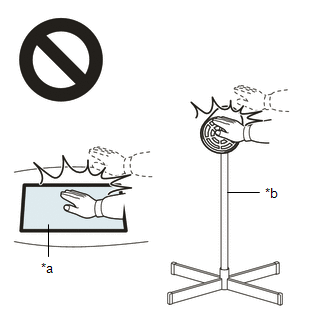

*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas excessivement chauffer l'emblème.
(3) A l'aide d'un extracteur de moulure D, détacher le ruban adhésif double face et libérer les goupilles de position pour déposer l'emblème.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
(4) Déposer le ruban adhésif de protection.
2. DEPOSER L'EMBLEME DE PORTE DE COFFRE N° 1
|
*a | Corde à piano |
*b | Bloc de bois |

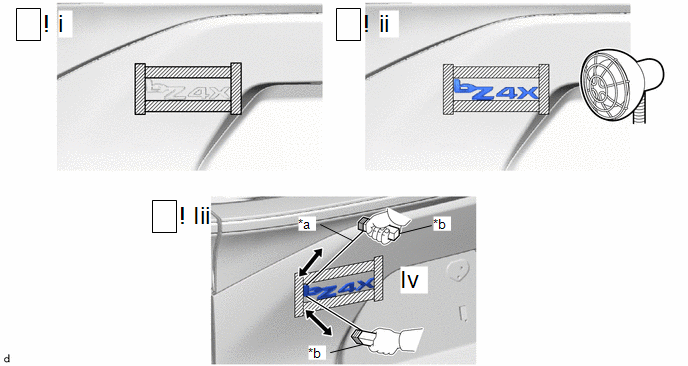

(1) Appliquer du ruban adhésif de protection autour de l'emblème de porte de coffre n° 1 comme indiqué sur le schéma.
(2) A l'aide d'une lampe chauffante, chauffer la surface de l'emblème de porte de coffre n° 1.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Emblème de porte de coffre n° 1 |
20 à 30°C (68 à 86°F) |
- | - |
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement l'emblème de porte de coffre n° 1.
(3) Déposer l'emblème de porte de coffre n° 1 en suivant la procédure ci-dessous.
1. Introduire une corde de piano entre le sous-ensemble de garnissage extérieur de porte de coffre et l'emblème de porte de coffre n° 1.
2. Attacher des objets pouvant servir de poignée (des blocs de bois, par exemple) aux deux extrémités de câble.
3. Tirer la corde de piano et découper le ruban adhésif double face qui maintient l'emblème de porte de coffre n° 1 sur le sous-ensemble de garnissage extérieur de porte de coffre pour déposer l'emblème de porte de coffre n° 1.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
(4) Déposer le ruban adhésif de protection.
3. DEPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COFFRE N° 4 (pour AWD)
|
*a | Corde à piano |
*b | Bloc de bois |

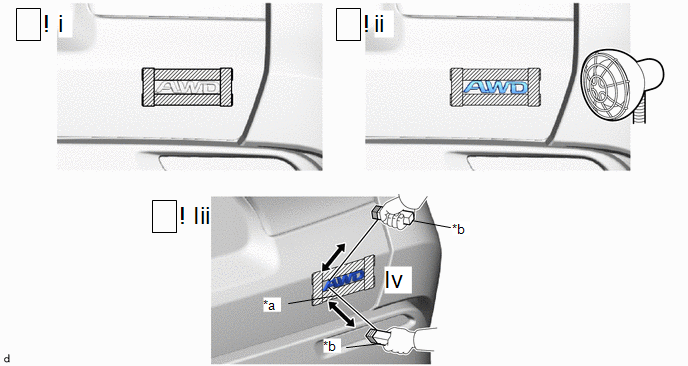

(1) Appliquer du ruban adhésif de protection autour de la plaquette de désignation de modèle de porte de coffre n° 4 comme indiqué sur le schéma.
(2) A l'aide d'une lampe chauffante, chauffer la surface de la plaquette de désignation de modèle de porte de coffre n° 4.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Plaquette de désignation de modèle de porte de coffre n° 4 |
20 à 30°C (68 à 86°F) |
- | - |
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la plaquette de désignation de modèle de porte de coffre n° 4.
(3) Déposer la plaquette de désignation de modèle de porte de coffre n° 4 en suivant la procédure ci-dessous.
1. Introduire une corde de piano entre le panneau de porte de coffre et la plaquette de désignation de modèle de porte de coffre n° 4.
2. Attacher des objets pouvant servir de poignée (des blocs de bois, par exemple) aux deux extrémités de câble.
3. Tirer la corde de piano et découper le ruban adhésif double face qui maintient la plaquette de désignation de modèle de porte de coffre n° 4 sur le panneau de porte de coffre pour déposer la plaquette de désignation de modèle de porte de coffre n° 4.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
(4) Déposer le ruban adhésif de protection.
4. DEPOSER LA PLAQUETTE DE DESIGNATION DE MODELE DE PORTE DE COFFRE N° 3 (avec repère de marque)
|
*a | Corde à piano |
*b | Bloc de bois |

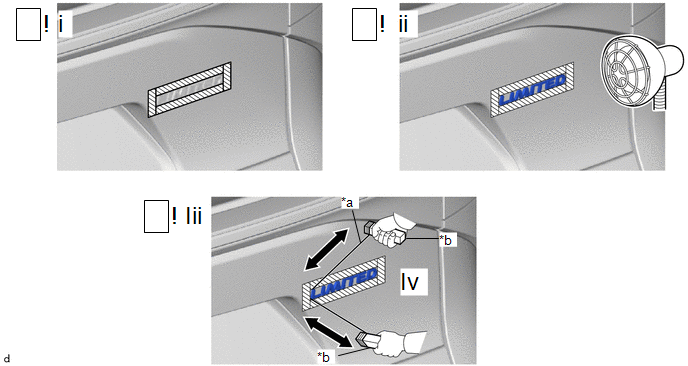

(1) Appliquer du ruban adhésif de protection autour de la plaquette de désignation de modèle de porte de coffre n° 3 comme indiqué sur le schéma.
(2) A l'aide d'une lampe chauffante, chauffer la surface de la plaquette de désignation de modèle de porte de coffre n° 3.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Plaquette de désignation de modèle de porte de coffre n° 3 |
20 à 30°C (68 à 86°F) |
- | - |
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la plaquette de désignation de modèle de porte de coffre n° 3.
(3) Déposer la plaquette de désignation de modèle de porte de coffre n° 3 en suivant la procédure ci-dessous.
1. Introduire une corde de piano entre le sous-ensemble de garnissage extérieur de porte de coffre et la plaquette de désignation de modèle de porte de coffre n° 3.
2. Attacher des objets pouvant servir de poignée (des blocs de bois, par exemple) aux deux extrémités de câble.
3. Tirer la corde de piano et découper le ruban adhésif double face qui maintient la plaquette de désignation de modèle de porte de coffre n° 3 sur le sous-ensemble de garnissage extérieur de porte de coffre pour déposer la plaquette de désignation de modèle de porte de coffre n° 3.
REMARQUE:
Veiller à ne pas endommager la carrosserie du véhicule.
(4) Déposer le ruban adhésif de protection.
