DESCRIPTION DE SYSTEME
FONCTIONNEMENT DU TEMOIN DE RETROVISEUR EXTERIEUR ET DU SIGNAL SONORE RCTA (SIGNAL SONORE DE MONITEUR D'ANGLE MORT)
(a) Vérification initiale
(1) Lorsque le système de moniteur d'angle mort est mis en position ON avec le contacteur d'allumage en position ON, les témoins de rétroviseur extérieur sur l'ensemble de rétroviseur extérieur s'allument pendant 3 secondes.
(2) Lorsque le contacteur d'allumage est amené de la position OFF à la position IG avec le système de moniteur d'angle mort en position ON, les témoins de rétroviseur extérieur sur l'ensemble de rétroviseur extérieur s'allument pendant 3 secondes.
(b) Description du fonctionnement

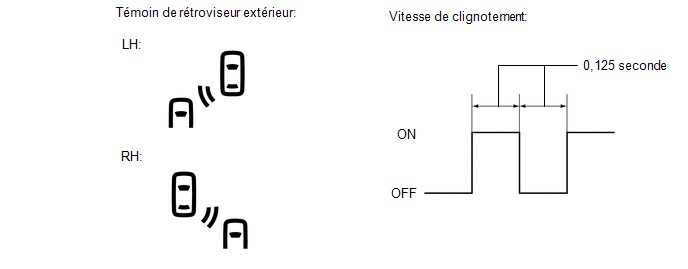

(1) Fonctionnement de la fonction de moniteur d'angle mort

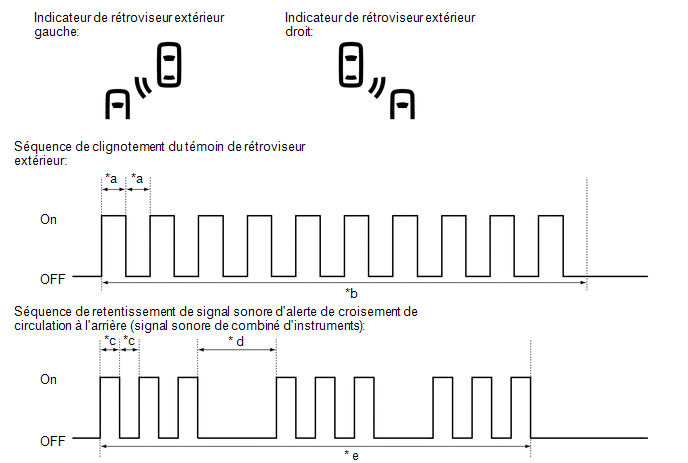

(2) Fonctionnement de la fonction RCTA
|
*a | 0,125 seconde |
*b | 2,5 secondes |
|
*c | 0,1 seconde |
* d | 0,4 seconde |
|
* e | 2,3 secondes |
- | - |
