Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Procédure à effectuer |
Lien |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre. |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

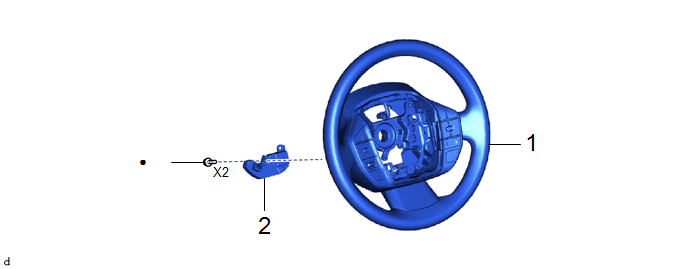

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE VOLANT |
45100 | - |
- | - |
|
2 | ECU DE DIRECTION DU RESEAU MULTIPLEX |
864A1A | - |
- | - |
|
● | Pièce non réutilisable |
★ | Pièce préenduite |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE VOLANT
Cliquer ici

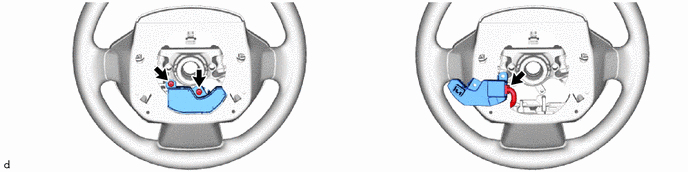

2. DEPOSER L'ECU DE DIRECTION DU RESEAU MULTIPLEX
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

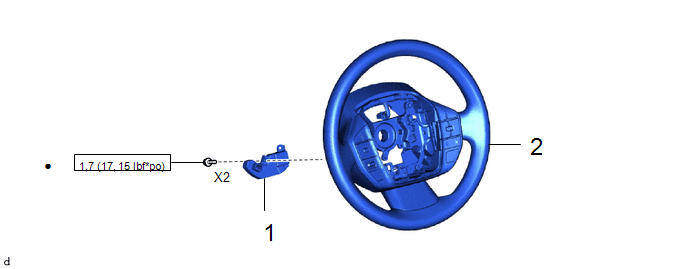

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ECU DE DIRECTION DU RESEAU MULTIPLEX |
864A1A | - |
- | - |
|
2 | ENSEMBLE DE VOLANT |
45100 | - |
- | - |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
● | Pièce non réutilisable |
|
★ | Pièce pré-enduite |
- | - |
PROCÉDURE
1. REPOSER L'ECU DE DIRECTION DU RESEAU MULTIPLEX
Torque:
1,7 N·m {17 kgf·cm, 1,5 ft·lbf}
2. REPOSER L'ENSEMBLE DE VOLANT
Cliquer ici
