POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

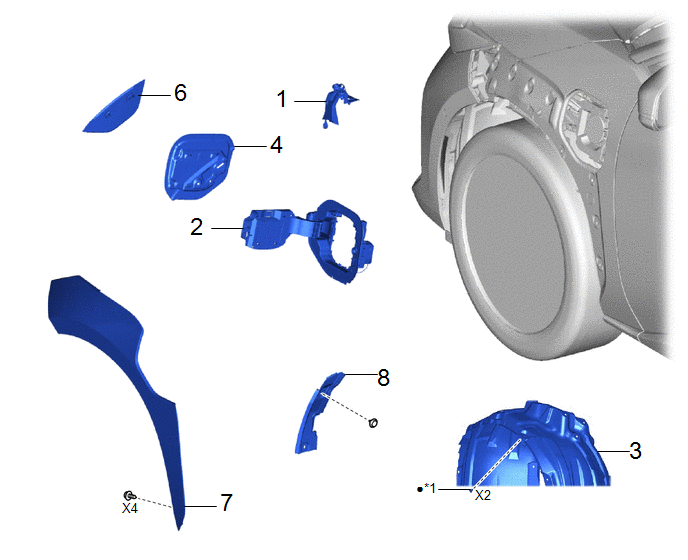

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE CABLE DE COMMANDE DE VERROUILLAGE DE COUVERCLE DE CHARGE |
77035C | - |
- | - |
|
2 | ENSEMBLE DE BOITIER D'ENTREE DE CHARGE |
773B0 | - |
- | - |
|
4 | ENSEMBLE DE COUVERCLE D'ENTREE DE CHARGE |
773D0 | - |
- | - |
|
5 | MOULURE DE PANNEAU LATERAL N° 1 |
75621B | - |
- | - |
|
6 | SOUS-ENSEMBLE DE MOULURE D'AILE AVANT |
75602A | - |
- | - |
|
7 | PROTECTION DE PANNEAU LATERAL D'AILE AVANT |
53828K | - |
- | - |
|
*1 | OEILLET |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER LE SOUS-ENSEMBLE DE CABLE DE COMMANDE DE VERROUILLAGE DE COUVERCLE DE CHARGE
2. REPOSER L'ENSEMBLE DE BOITIER D'ENTREE DE CHARGE
3. REPOSER L'ENSEMBLE DE COUVERCLE D'ENTREE DE CHARGE
4. REPOSER LA MOULURE DE PANNEAU LATERAL N° 1
|
|
Cliquer ici |
5. REPOSER LE SOUS-ENSEMBLE DE MOULURE D'AILE AVANT
6. REPOSER LA PROTECTION DE PANNEAU LATERAL D'AILE AVANT
RemontageTableau Du Mode De Securite
TABLEAU DU MODE DE SECURITE FONCTION DE SECURITE
(a) Opération lorsqu'un dysfonctionnement est détecté
Contenu Fonctionnement
Un dysfonctionnement de thermistance (coupure) est détecté
Sortie de chauffage en position OFF
