DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

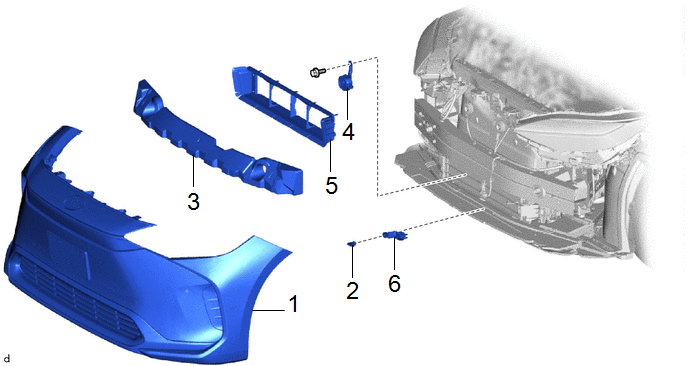

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE PARE-CHOCS AVANT |
- | - |
- | - |
|
2 | ENSEMBLE DE THERMISTANCE |
88790B | - |
- | - |
|
3 | ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2 |
52614 | - |
- | - |
|
4 | ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2 |
86570A | - |
- | - |
|
5 | PLAQUE AVANT DE GUIDE D'AIR LATERAL DE RADIATEUR |
16691A | - |
- | - |
|
6 | SUPPORT DE THERMISTANCE DE REFROIDISSEUR |
88688S | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
.gif)

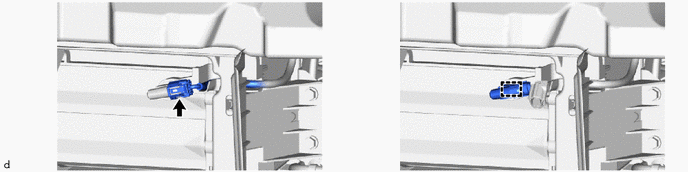

2. DEPOSER L'ENSEMBLE DE THERMISTANCE
3. DEPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement du support de thermistance de refroidisseur est nécessaire.
Cliquer ici
4. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement du support de thermistance de refroidisseur est nécessaire.
Cliquer ici
5. DEPOSER LA PLAQUE DE GUIDAGE D'AIR LATERALE DE RADIATEUR AVANT
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement du support de thermistance de refroidisseur est nécessaire.
Cliquer ici

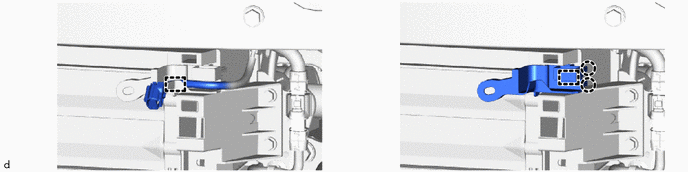

6. DEPOSER LE SUPPORT DE THERMISTANCE DE REFROIDISSEUR
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement du support de thermistance de refroidisseur est nécessaire.
