VERIFICATION
PROCÉDURE
1. VERIFIER L'ENSEMBLE DE THERMISTANCE
(a) Vérifier la résistance.

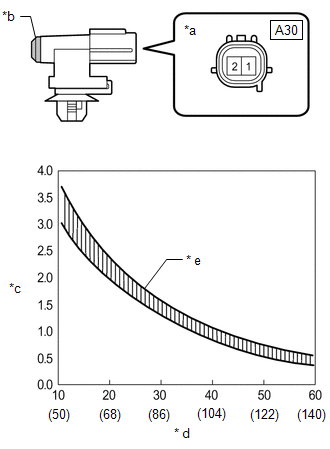

| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(A30) Cliquer sur Location & Routing(A30) Cliquer sur Connector(A30) Cliquer sur Connector(A30)
REMARQUE:
CONSEIL: La résistance diminue à mesure que la température augmente (voir graphique). |
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de thermistance.
