POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

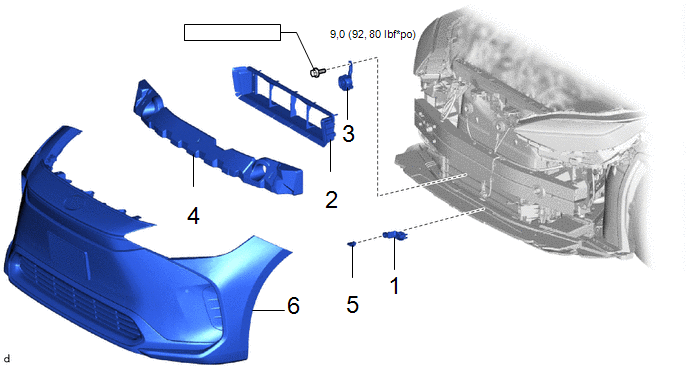

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | SUPPORT DE THERMISTANCE DE REFROIDISSEUR |
88688S | - |
- | - |
|
2 | PLAQUE AVANT DE GUIDE D'AIR LATERAL DE RADIATEUR |
16691A | - |
- | - |
|
3 | ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2 |
86570A | - |
- | - |
|
4 | ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2 |
52614 | - |
- | - |
|
5 | ENSEMBLE DE THERMISTANCE |
88790B | - |
- | - |
|
6 | ENSEMBLE DE PARE-CHOCS AVANT |
- | - |
- | - |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER LE SUPPORT DE THERMISTANCE DE REFROIDISSEUR
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement du support de thermistance de refroidisseur est nécessaire.
2. REPOSER LA PLAQUE DE GUIDAGE D'AIR LATERALE DE RADIATEUR AVANT
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement du support de thermistance de refroidisseur est nécessaire.
3. REPOSER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement du support de thermistance de refroidisseur est nécessaire.
4. REPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2
CONSEIL:
Effectuer cette procédure uniquement lorsque le remplacement du support de thermistance de refroidisseur est nécessaire.
5. REPOSER L'ENSEMBLE DE THERMISTANCE
6. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
