EMPLACEMENT DES PIECES

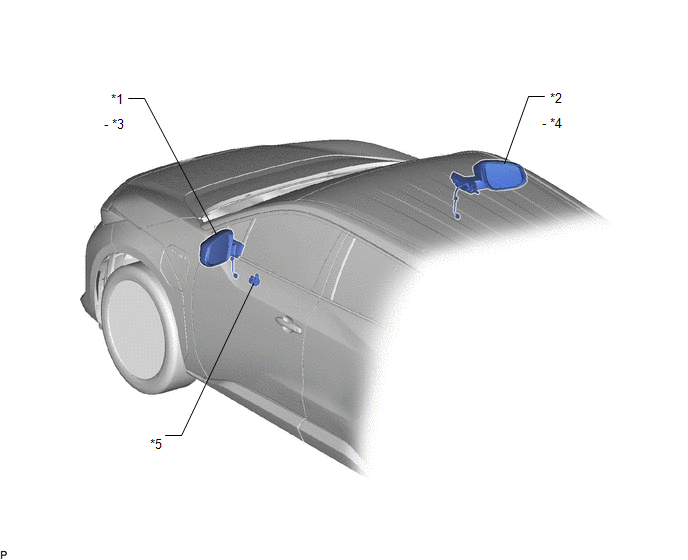

SCHEMA
|
*1 | ENSEMBLE DE RETROVISEUR EXTERIEUR GAUCHE |
*2 | ENSEMBLE DE RETROVISEUR EXTERIEUR DROIT |
|
*3 | RETROVISEUR EXTERIEUR GAUCHE |
*4 | RETROVISEUR EXTERIEUR DROIT |
|
*5 | ENSEMBLE DE CONTACTEUR DE RETROVISEUR EXTERIEUR |
- | - |

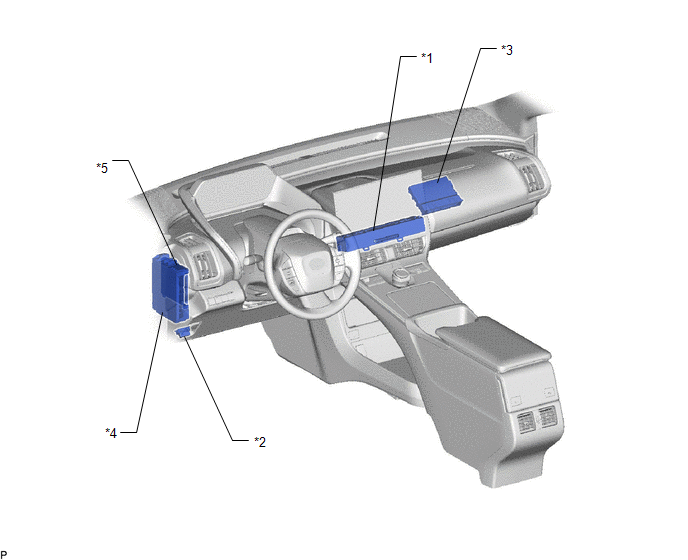

SCHEMA
|
*1 | ENSEMBLE DE COMMANDE DE CLIMATISATION - CONTACTEUR DE DESEMBUEUR DE LUNETTE ARRIERE |
*2 | DLC3 |
|
*3 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*4 | ENSEMBLE DE BOITE DE DISTRIBUTION D'ENERGIE - FUSIBLE ECU-ACC |
|
*5 | ECU DE LA CARROSSERIE PRINCIPAL (ECU DE LA CARROSSERIE DU RESEAU MULTIPLEX) |
- | - |
