POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

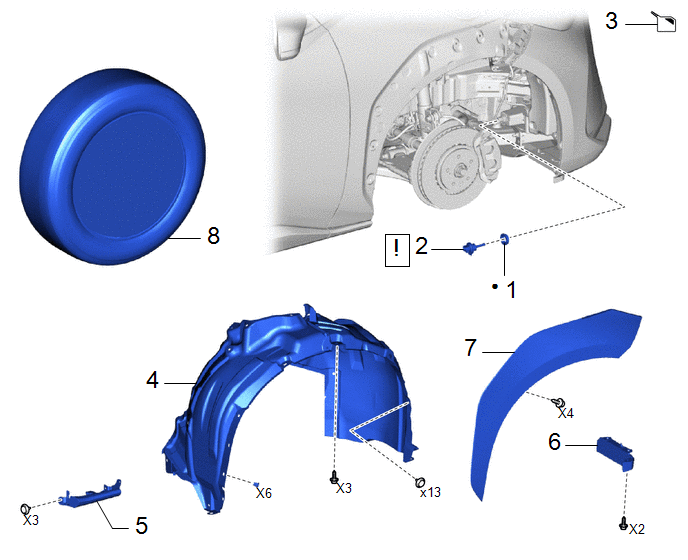

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | GARNITURE DE LAVE-GLACE |
85336F | - |
- | - |
|
2 | ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU |
85397 |
|
- | - |
|
3 | AJOUTER DU LIQUIDE DE LAVE-GLACE AVANT |
- | - |
|
- |
| 4 |
DOUBLURE D'AILE AVANT DROITE |
53875A | - |
- | - |
|
5 | SOUS-ENSEMBLE DE GARDE-BOUE DE PANNEAU D'AILE DROITE |
76901B | - |
- | - |
|
6 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE |
53895B | - |
- | - |
|
7 | SOUS-ENSEMBLE DE MOULURE D'AILE AVANT DROITE |
75601A | - |
- | - |
|
8 | ROUE AVANT DROITE |
- | - |
- | |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER LA GARNITURE D'ETANCHEITE DE LAVE-GLACE
2. REPOSER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU
|
*a | Saillie |
*b | Repère |

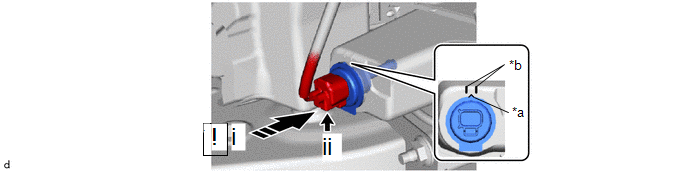

(1) Reposer l'ensemble de contacteur de rappel de niveau comme indiqué sur le schéma.
REMARQUE:
S'assurer que la saillie de l'ensemble de contacteur de rappel de niveau se situe entre les 2 repères.
(2) Brancher le connecteur.
3. AJOUTER DU LIQUIDE DE LAVE-GLACE AVANT
4. REPOSER LA DOUBLURE D'AILE AVANT DROITE
5. REPOSER LE SOUS-ENSEMBLE DE GARDE-BOUE DE PANNEAU D'AILE DROITE
6. REPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE
7. REPOSER LE SOUS-ENSEMBLE DE MOULURE D'AILE AVANT DROITE
8. REPOSER LA ROUE AVANT DROITE
