Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

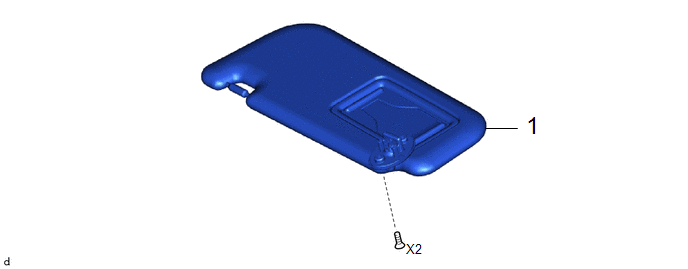

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | CONTACTEUR D'ECLAIRAGE DE COURTOISIE (ENSEMBLE DE PARE-SOLEIL) |
74320 | - |
- | - |
PROCÉDURE
1. DEPOSER LE CONTACTEUR D'ECLAIRAGE DE COURTOISIE (ENSEMBLE DE PARE-SOLEIL)
Cliquer ici
Verification
VERIFICATION
PROCÉDURE

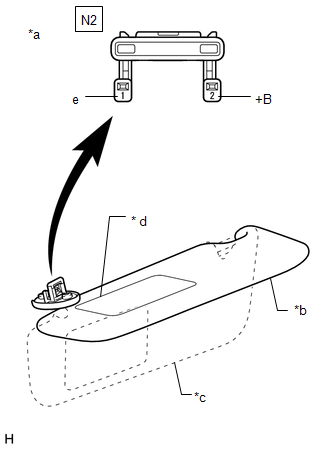

1. VERIFIER LE CONTACTEUR D'ECLAIRAGE DE COURTOISIE GAUCHE (ENSEMBLE DE PARE-SOLEIL GAUCHE)
(a) Vérifier la résistance.
| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(N2) Cliquer sur Location & Routing(N2) Cliquer sur Connector(N2) Cliquer sur Connector(N2)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur d'éclairage de courtoisie gauche (ensemble de pare-soleil gauche).

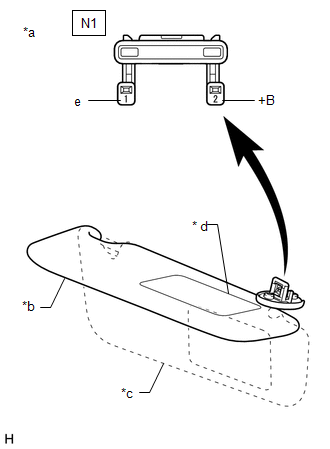

2. VERIFIER LE CONTACTEUR D'ECLAIRAGE DE COURTOISIE DROIT (ENSEMBLE DE PARE-SOLEIL DROIT)
(a) Vérifier la résistance.
| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(N1) Cliquer sur Location & Routing(N1) Cliquer sur Connector(N1) Cliquer sur Connector(N1)
|
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur d'éclairage de courtoisie droit (ensemble de pare-soleil droit).
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | CONTACTEUR D'ECLAIRAGE DE COURTOISIE (ENSEMBLE DE PARE-SOLEIL) |
74320 | - |
- | - |
PROCÉDURE
1. REPOSER LE CONTACTEUR D'ECLAIRAGE DE COURTOISIE (ENSEMBLE DE PARE-SOLEIL)
