Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE GAUCHE (ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

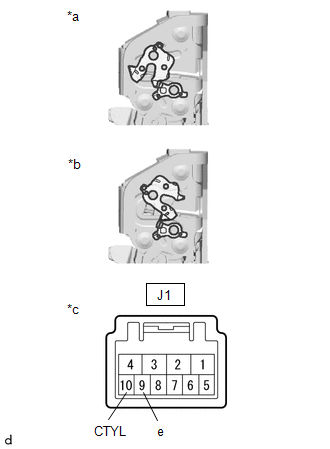

Cliquer sur Location & Routing(J1) Cliquer sur Location & Routing(J1) Cliquer sur Connector(J1) Cliquer sur Connector(J1)

Branchement du tester	Condition	Condition spécifiée
J1-10 (CTYL) - J1-9 (E)	Verrouiller	10 kΩ ou plus
J1-10 (CTYL) - J1-9 (E)	Déverrouiller	En dessous de 1 Ω

Verrouiller

Déverrouiller

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de contacteur d'éclairage de seuil de porte arrière gauche (ensemble de serrure de porte arrière gauche avec moteur))

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'éclairage de seuil de porte arrière gauche (ensemble de serrure de porte arrière gauche avec moteur).

2. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE ARRIERE DROITE (ENSEMBLE DE SERRURE DE PORTE ARRIERE DROITE AVEC MOTEUR)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

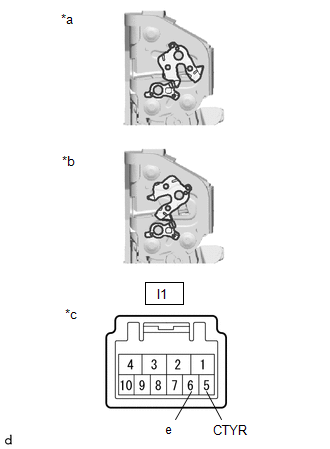

Cliquer sur Location & Routing(I1) Cliquer sur Location & Routing(I1) Cliquer sur Connector(I1) Cliquer sur Connector(I1)

Branchement du tester	Condition	Condition spécifiée
I1-5 (CTYR) - I1-6 (E)	Verrouiller	10 kΩ ou plus
I1-5 (CTYR) - I1-6 (E)	Déverrouiller	En dessous de 1 Ω

Verrouiller

Déverrouiller

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de contacteur d'éclairage de seuil de porte arrière droite (ensemble de serrure de porte arrière droite avec moteur))

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'éclairage de seuil de porte arrière droite (ensemble de serrure de porte arrière droite avec moteur).
