DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

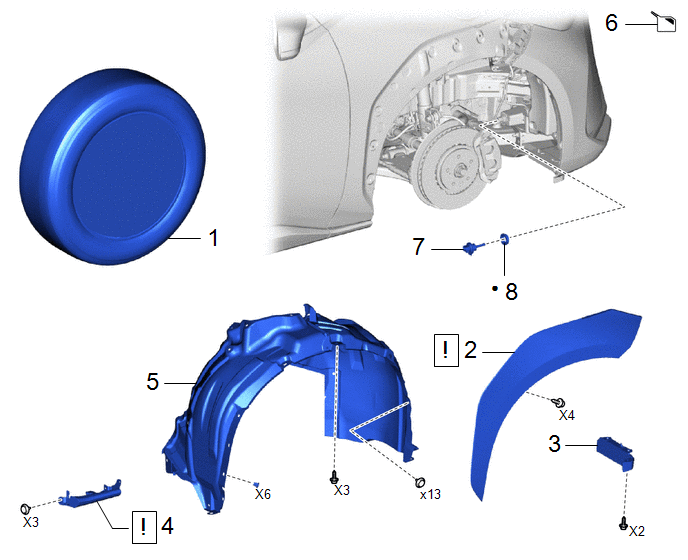

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ROUE AVANT DROITE |
- | - |
- | - |
|
2 | SOUS-ENSEMBLE DE MOULURE D'AILE AVANT DROITE |
75601A | - |
- | - |
|
3 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE |
53895B | - |
- | - |
|
4 | SOUS-ENSEMBLE DE GARDE-BOUE DE PANNEAU D'AILE DROITE |
76901B |
|
- | - |
|
5 | DOUBLURE D'AILE AVANT DROITE |
53875A | - |
- | - |
|
6 | VIDANGER LE LIQUIDE DE LAVE-GLACE |
- | - |
|
- |
| 7 |
ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU |
85397 | - |
- | - |
|
8 | GARNITURE DE LAVE-GLACE |
85336F | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LA ROUE AVANT DROITE
Cliquer ici
.gif)
2. DEPOSER LE SOUS-ENSEMBLE DE MOULURE D'AILE AVANT DROITE
|
|
|
3. DEPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE
(a) Procéder de la même manière que pour le côté gauche.
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE GARDE-BOUE DE PANNEAU D'AILE DROITE
|
|
|
5. DEPOSER LA DOUBLURE D'AILE AVANT DROITE
(a) Procéder de la même manière que pour le côté gauche.
Cliquer ici
6. VIDANGER LE LIQUIDE DE LAVE-GLACE
Cliquer ici

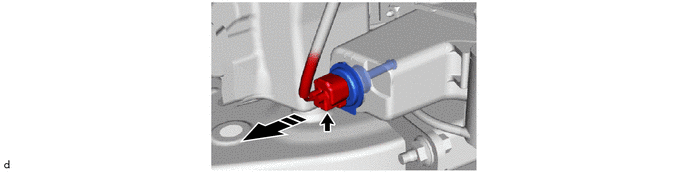

7. DEPOSER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU
.png) |
Déposer dans ce sens | - |
- |

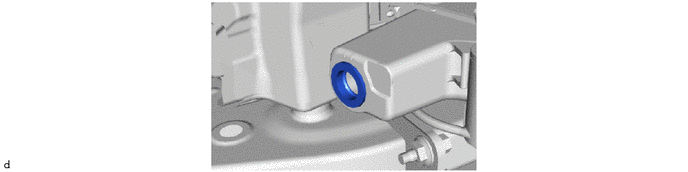

8. DEPOSER LA GARNITURE D'ETANCHEITE DE LAVE-GLACE
Verification Sur Vehicule
PoseData List/active Test
DATA LIST/ACTIVE TEST DATA LIST CONSEIL:
Relever la Data List à l'aide du GTS permet de relever les valeurs ou états des contacteurs, des capteurs, des actionneurs et d'autres éléments sans avoir à déposer de pièces. Cette vérification non intrusive peut être très utile dans la mesure o ...
